Порты подключения БРС SP
розетка(азиатский разъём, БРС папа) и и компрессионное соединение с накидной гайкой.
Быстроразъемные соединения

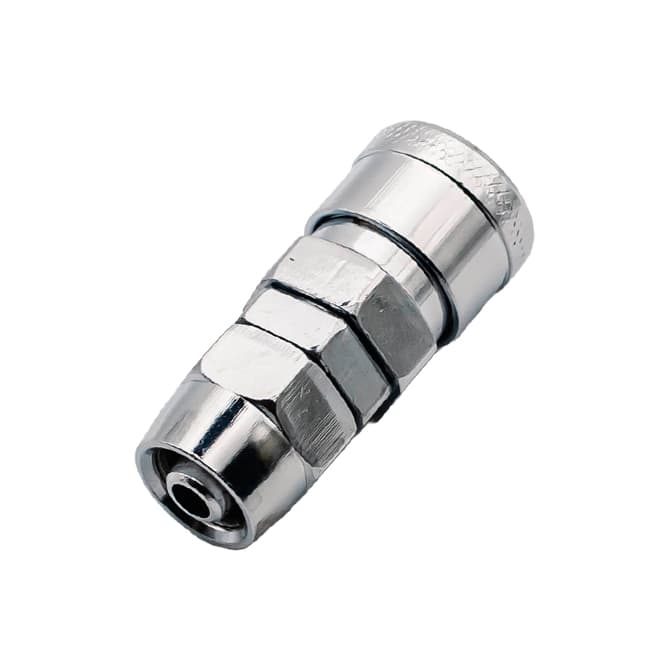

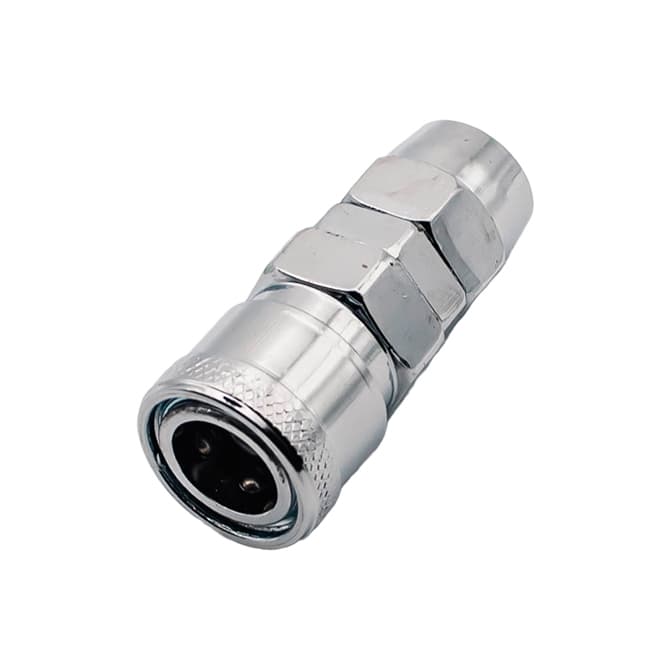

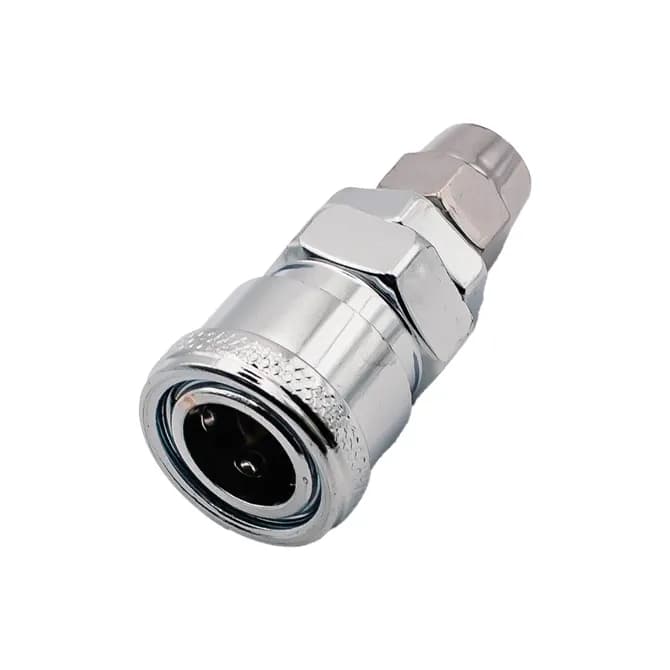

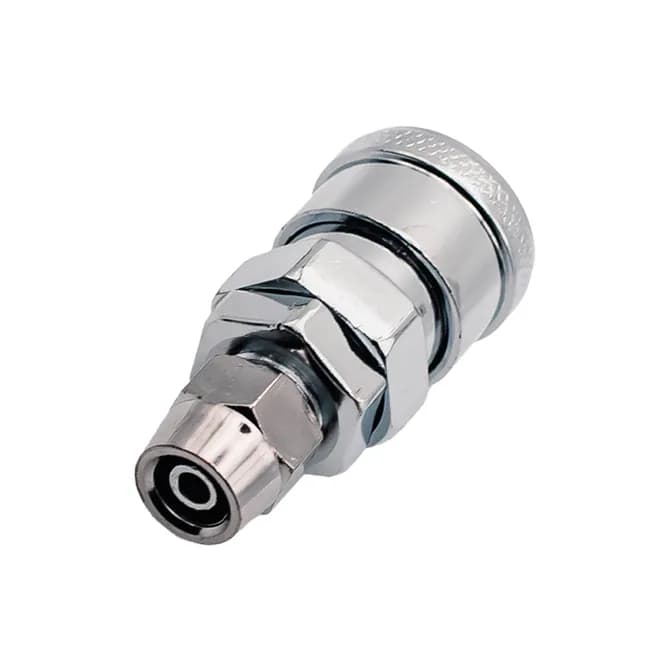

Розетка БРС азиатская стальная компрессионная SP
Цена по запросу
Размерный ряд фитинга
| Модель фитинга | Внешний диаметр трубки, (мм) | Внутренний диаметр трубки, (мм) | |
|---|---|---|---|
| 10SP | 6 | 4 | — |
| 20SP | 8 | 6 | — |
| 30SP | 10 | 6,5 | — |
| 40SP | 12 | 8 | — |
Описание
Пневматический быстросъемный соединитель (БРС) стальной SP используются для подключения пневмоинструмента к пневматической магистрали.
Соединитель имеет уплотнительное кольцо из бутадиен-нитрильного каучука (NBR), что позволяет гораздо дольше сохранять герметичность соединений в тяжелых условиях, в том числе при некачественной подготовке воздуха.
- Рабочая температура от - 20 °C до +70 °C
под трубку 12*8 мм
Технические характеристики
Используется с пневмотрубками
PU, PE, PA6, PA12.
Надёжность соединения гарантируется только при использовании штекеров (папа) азиатского типа производства NBPT
PC-P-E, PF, PM, PH, PP.
Встроенный клапан
есть
Рабочая среда
воздух
Рабочее давление
0 - 1,0 Мпа (10 Атм)
Максимально допустимое давление
1,5 Мпа(14,0 Атм)
Материал исполнения
корпус - углеродистая сталь, покрытие корпуса - никель, уплотнение - NBR
Пример условного обозначения фитинга
40 SP , где SP - модель, 40 - компрессионное соединение
