Порты подключения БРС SM
розетка(азиатский разъём, БРС мама) и резьбовой с наружной коническая резьбой R.
Быстроразъемные соединения

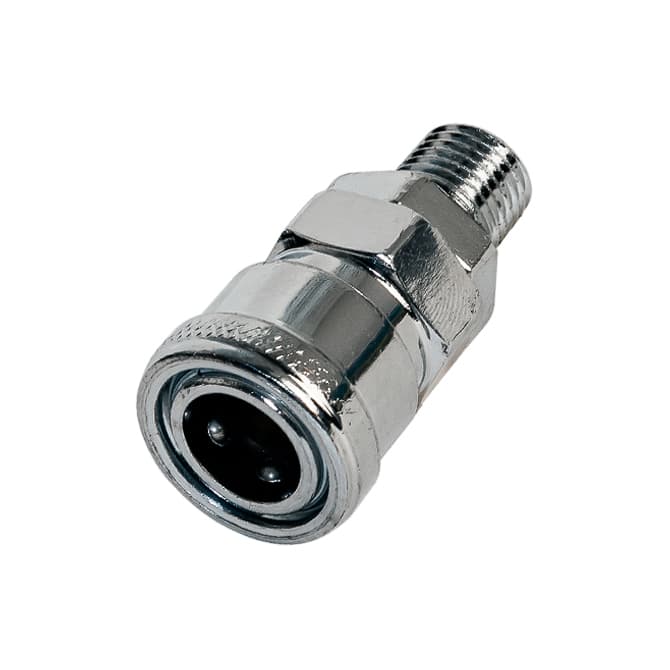

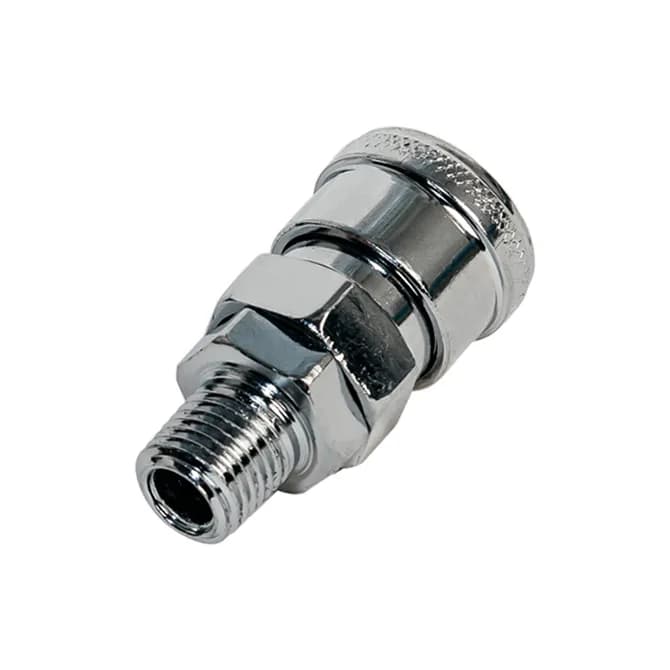

Розетка БРС азиатская стальная с резьбой SM
Цена по запросу
Размерный ряд фитинга
| МОДЕЛЬ ФИТИНГА | Размер наружной резьбы R (дюймы) |
|---|---|
| 20 SM | R1/4 |
| 30 SM | R3/8 |
| 40 SM | R1/2 |
Описание
Пневматический быстросъемный соединитель (БРС) стальной SM используются для подключения пневмоинструмента к пневматической магистрали.
Соединитель имеет уплотнительное кольцо из бутадиен-нитрильного каучука (NBR), что позволяет гораздо дольше сохранять герметичность соединений в тяжелых условиях, в том числе при некачественной подготовке воздуха.
- Рабочая температура от - 20 °C до +70 °C
Технические характеристики
Используется с пневмотрубками
PU, PE, PA6, PA12.
Надёжность соединения гарантируется только при использовании штекеров (папа) азиатского типа производства NBPT
PC-P-E, PF, PM, PH, PP.
Встроенный клапан
есть
Рабочая среда
воздух
Рабочее давление
0 - 1,0 Мпа (10 Атм)
Максимально допустимое давление
1,5 Мпа(14,0 Атм)
Материал исполнения
корпус - углеродистая сталь, покрытие корпуса - никель, уплотнение - NBR
Пример условного обозначения фитинга
40 SM , где SM - модель, 40 - резьба коническая R 1/2 дюйма
