Розетка БРС европейская стальная со штуцером SH

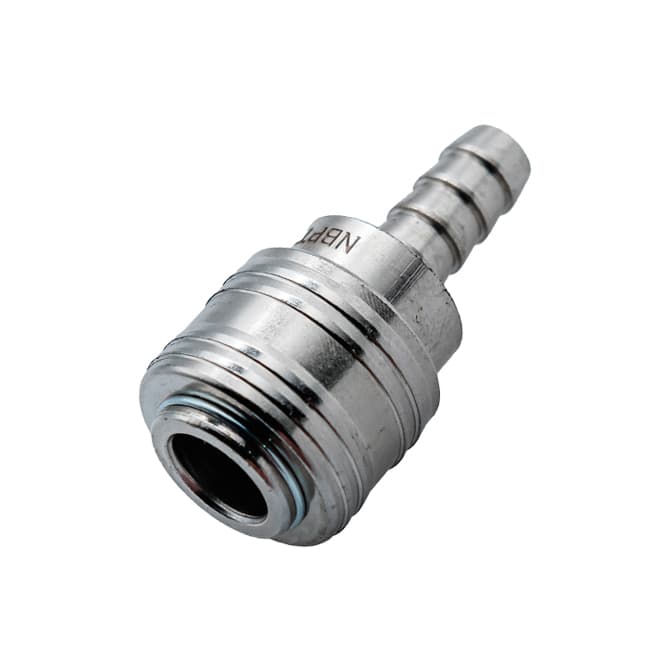

Розетка БРС европейская стальная со штуцером SH — фото 1

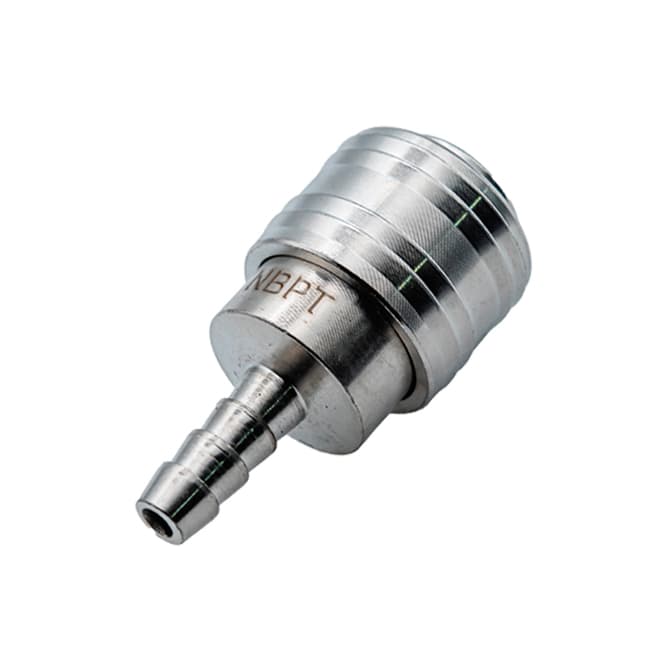

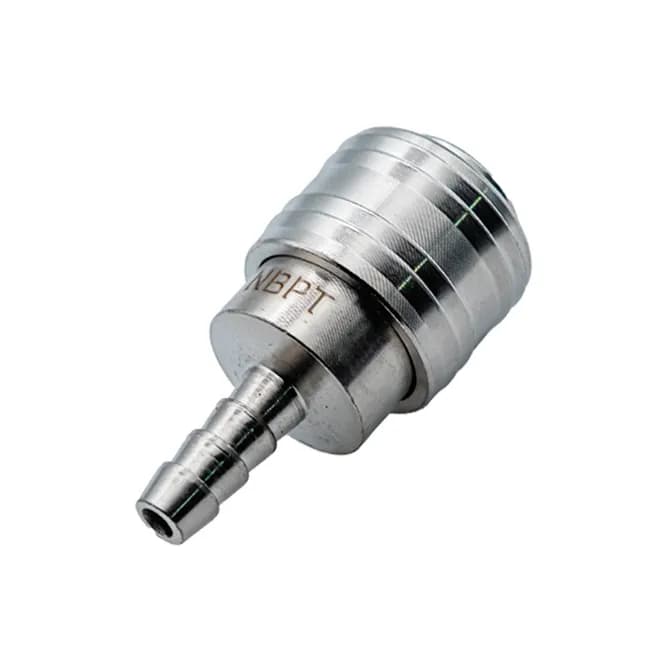

Розетка БРС европейская стальная со штуцером SH — фото 2

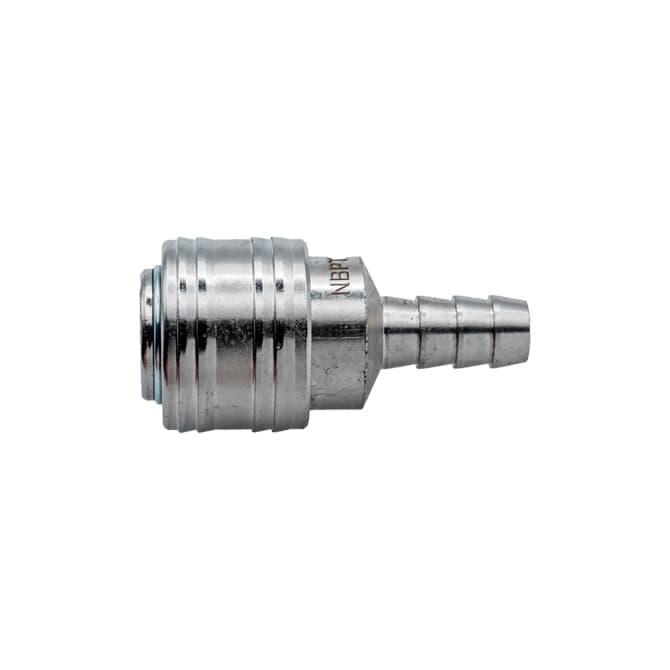

Розетка БРС европейская стальная со штуцером SH — фото 3

Цена по запросу

Размерный ряд БРС

МОДЕЛЬ ФИТИНГАВнутренний диаметр трубки, (⁠мм⁠)
6 mm SH(⁠cutter⁠)6
8 mm SH(⁠cutter⁠)8
10 mm SH(⁠cutter⁠)10
12 mm SH(⁠cutter⁠)12
Описание

Пневматический быстросъемный соединитель (БРС) стальной SH используются для подключения пневмоинструмента к пневматической магистрали.

Соединитель имеет уплотнительное кольцо из бутадиен-нитрильного каучука (NBR), что позволяет гораздо дольше сохранять герметичность соединений в тяжелых условиях, в том числе при некачественной подготовке воздуха.

  • Рабочая температура от - 20 °C до +70 °C



         пример условного обозначения фитинга 10 мм SH(cutter), где

         10 мм - внутренний диаметр присоединяемой трубки 10 мм,

         SH(cutter) - модель(сталь).


Технические характеристики

Порты подключения БРС SH

розетка (⁠европейский разъём БРС мама⁠) и штуцер(⁠ёлочка⁠) для подключения пневматической трубки.

Используется с пневмотрубками

PU, PE, PA6, PA12.

Надёжность соединения гарантируется только при использовании штекеров (⁠папа⁠) европейского типа производства NBPT

PC-P-E, PF, PM, PH, PP.

Встроенный клапан

есть

Рабочая среда

воздух

Рабочее давление

0 - 1,0 Мпа (⁠10 Атм⁠)

Максимально допустимое давление

1,5 Мпа(⁠14,0 Атм⁠)

Материал исполнения

корпус - углеродистая сталь, покрытие корпуса - никель,  уплотнение - NBR
