Порты подключения БРС SF
розетка (европейский разъём БРС мама) и резьбовой с внутренней цилиндрической резьбой G.
Быстроразъемные соединения

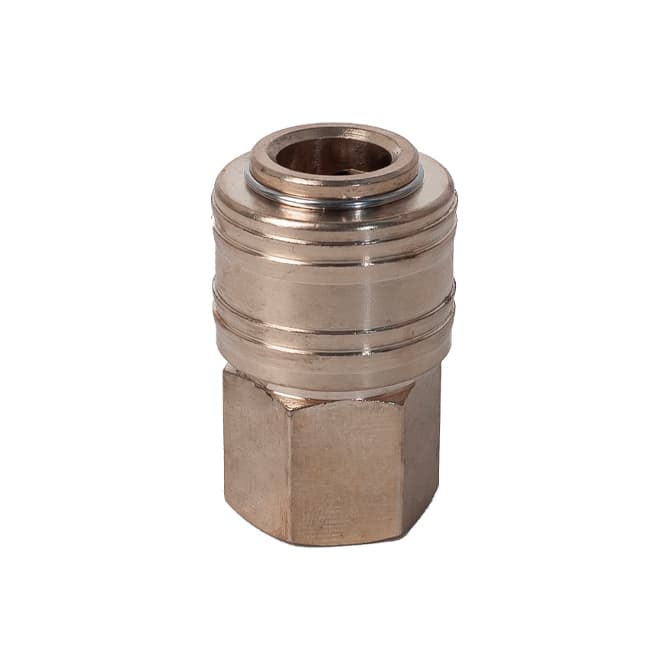

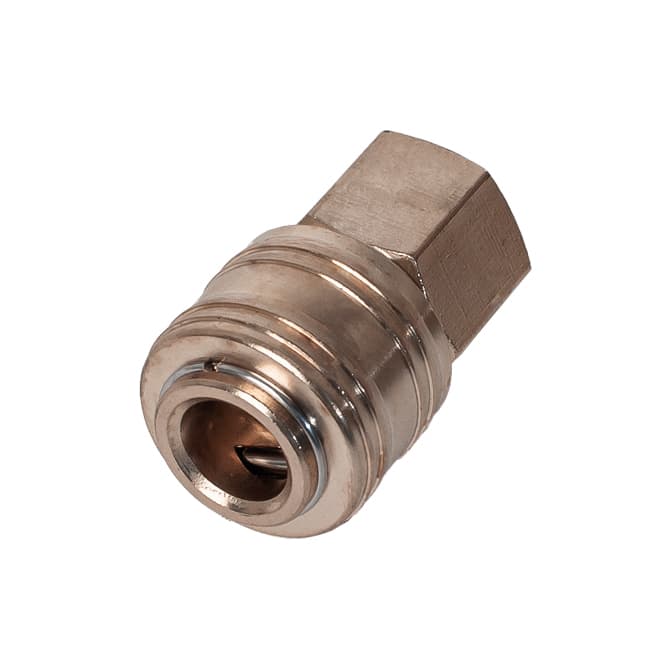

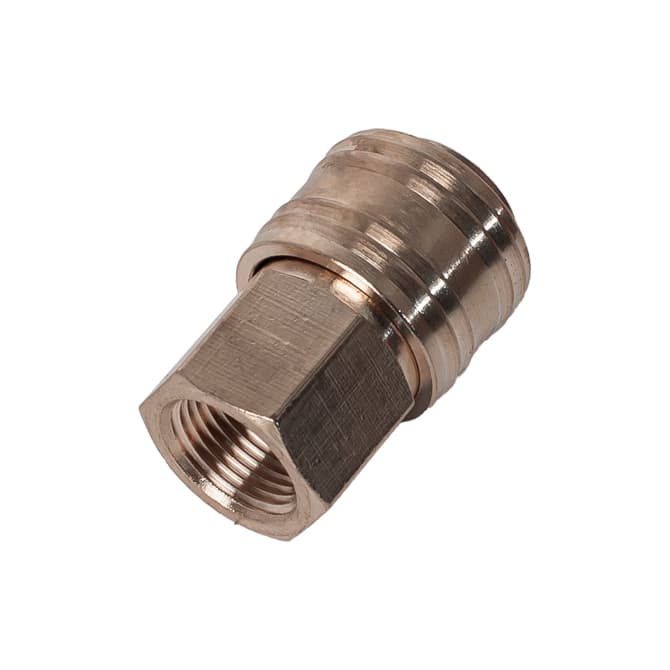

Розетка БРС европейский латунный с резьбой SF
Цена по запросу
Размерный ряд фитинга
| Модель фитинга | Размер внутренней резьбы G (дюймы) |
|---|---|
| 1/4 SF (brass) | G1/4 |
| 3/8 SF (brass) | G3/8 |
| 1/2 SF (brass) | G1/2 |
Описание
Пневматический латунный быстросъемный соединитель (БРС) SF используются для подключения пневмоинструмента к пневматической магистрали.
Соединитель имеет уплотнительное кольцо из бутадиен-нитрильного каучука (NBR), что позволяет гораздо дольше сохранять герметичность соединений в тяжелых условиях, в том числе при некачественной подготовке воздуха.
- Рабочая температура от - 20 °C до +70 °C
Технические характеристики
Используется с пневмотрубками
PU, PE, PA6, PA12.
Надёжность соединения гарантируется только при использовании штекеров (папа) европейского типа производства NBPT
PC-P-E, PF, PM, PH, PP.
Встроенный клапан
есть
Рабочая среда
воздух
Рабочее давление
0 - 1,0 Мпа (10 Атм)
Максимально допустимое давление
1,5 Мпа(14,0 Атм)
Материал исполнения
корпус - латунь марки ЛС59-1, уплотнение - NBR
Пример условного обозначения фитинга
3/8 SF(brass) , где 3/8 - резьба цилиндрическая G 3/8 дюйма, SF(brass) - модель(латунь)
