Порты подключения БРС SH
розетка (европейский разъём, БРС мама) и штуцер(ёлочка) для подключения пневматической трубки.
Быстроразъемные соединения

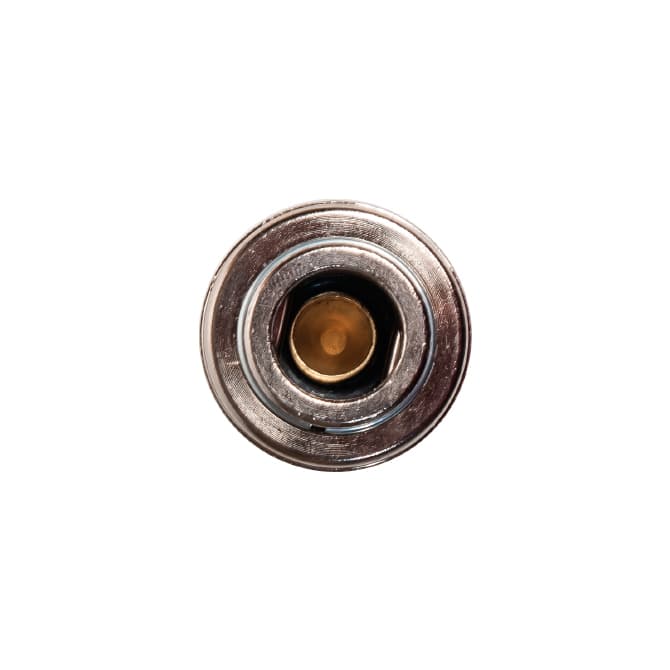

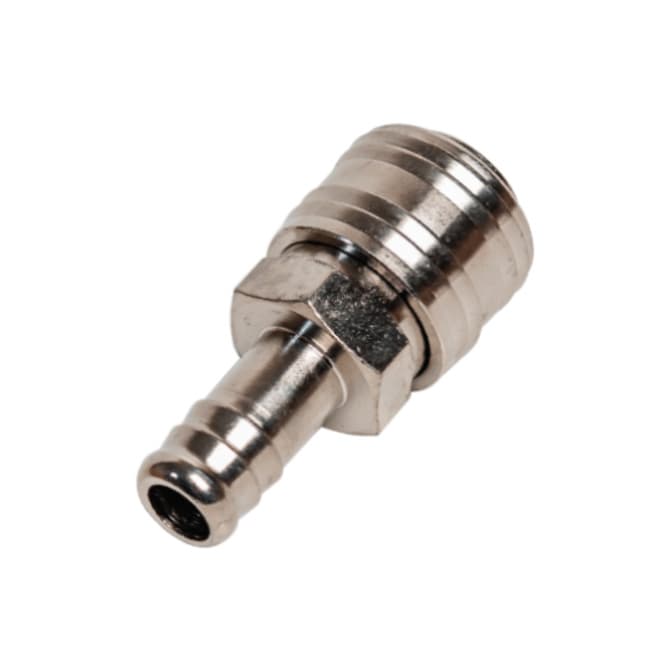

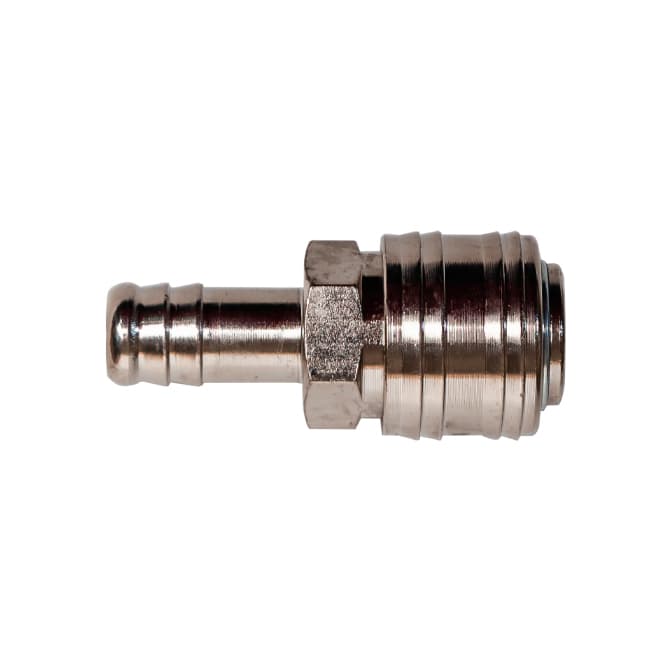

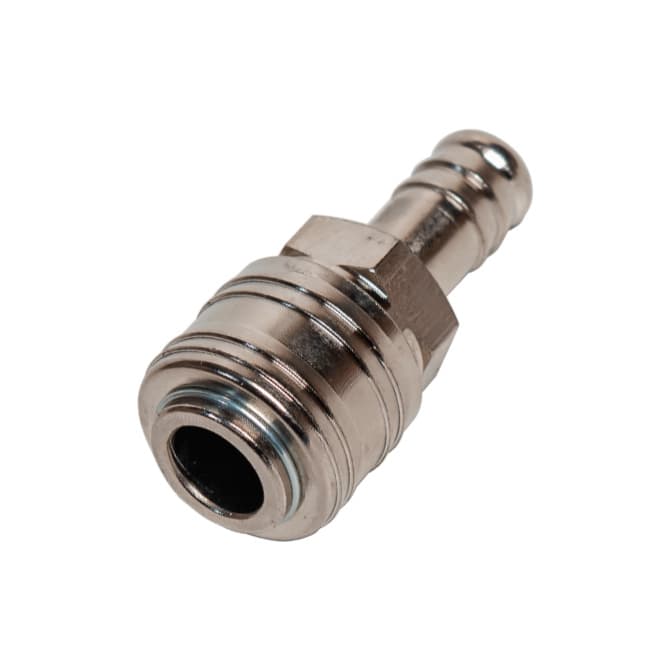

Розетка БРС европейский латунный со штуцером SH
Цена по запросу
Размерный ряд БРС
| Модель фитинга | Внутренний диаметр трубки, (мм) |
|---|---|
| 6mm SH (brass) | 6 |
| 8mm SH (brass) | 8 |
| 10mm SH (brass) | 10 |
| 12mm SH (brass) | 12 |
Описание
Пневматический быстросъемный соединитель европейского типа (БРС) SH используются для подключения пневмоинструмента к пневматической магистрали.
Соединитель имеет уплотнительное кольцо из бутадиен-нитрильного каучука (NBR), что позволяет гораздо дольше сохранять герметичность соединений в тяжелых условиях, в том числе при некачественной подготовке воздуха.
- Рабочая температура от - 20 °C до +70 °C
пример условного обозначения фитинга - 10 мм SH(brass), где
10 мм - внутренний диаметр присоединяемой трубки 10 мм
SH (brass) - модель(латунь)
Технические характеристики
Используется с пневмотрубками
PU, PE, PA6, PA12.
Встроенный клапан
есть
Рабочая среда
воздух
Рабочее давление
0 - 1,0 Мпа (10 Атм)
Максимально допустимое давление
1,5 Мпа(14,0 Атм)
Материал исполнения
корпус - латунь марки ЛС59-1, пружина- пружинная сталь, уплотнение - NBR
