Порты подключения БРС SM
розетка (европейский разъём, БРС мама) и резьбовой с наружной цилиндрической резьбой G.
Быстроразъемные соединения

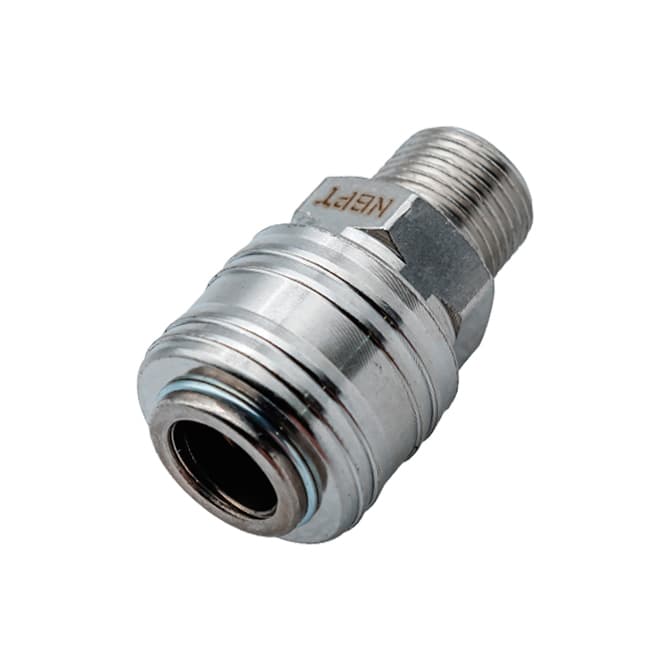

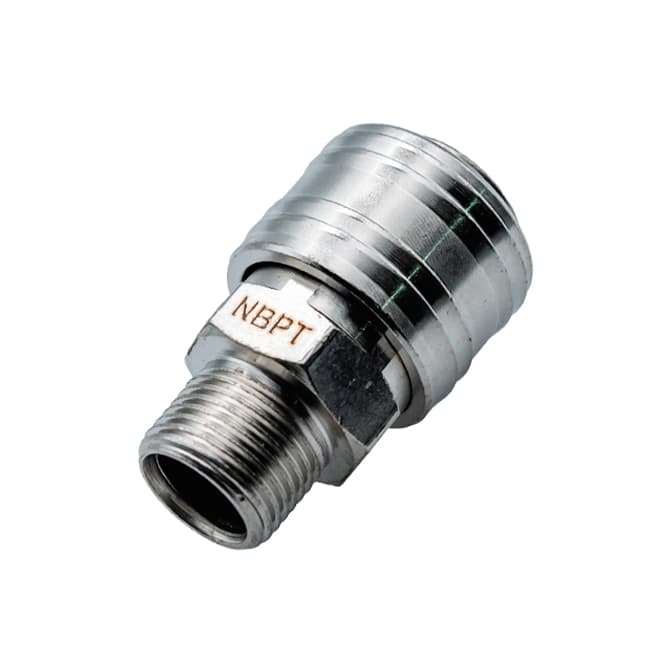

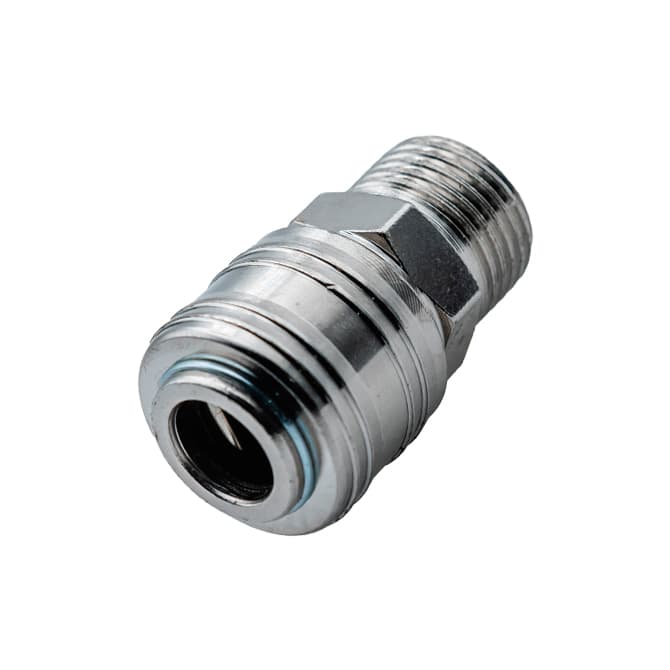

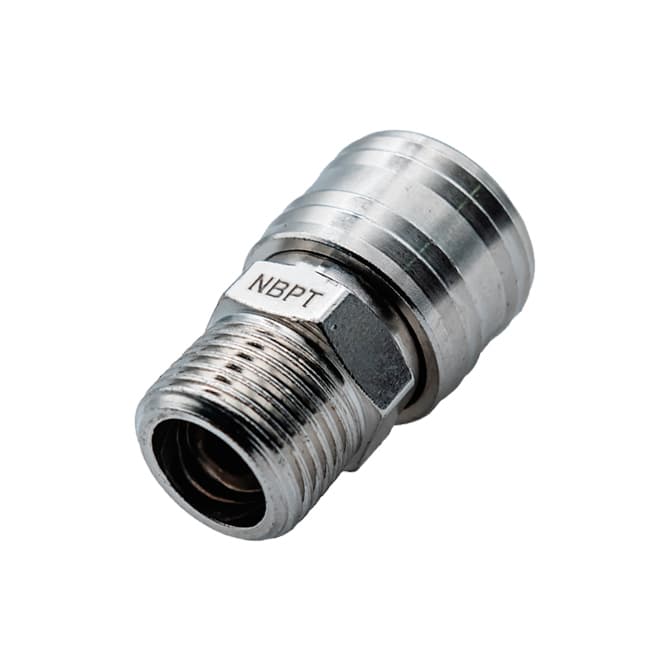

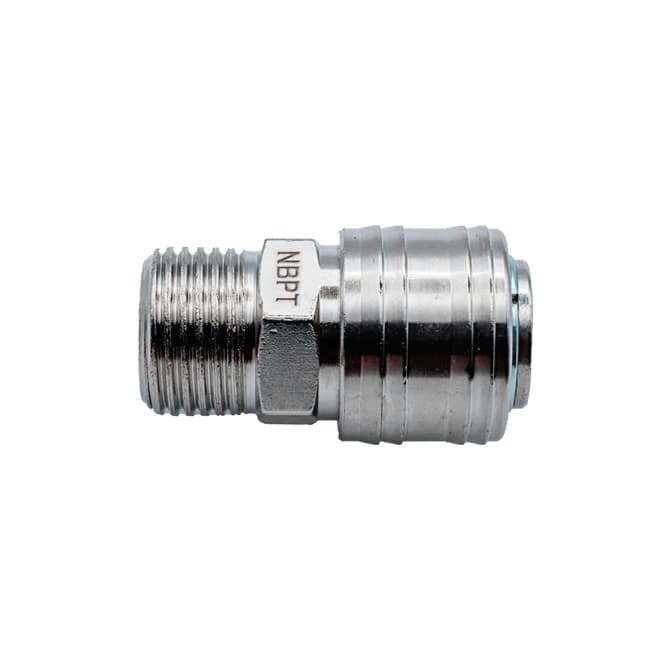

Розетка БРС европейский стальной с резьбой SM
Цена по запросу
Размерный ряд фитинга
| Модель фитинга | Размер наружной резьбы G (дюймы) |
|---|---|
| 1/4 SM(cutter) | G1/4 |
| 3/8 SM(cutter) | G3/8 |
| 1/2 SM(cutter) | G1/2 |
Описание
Пневматический быстросъемный соединитель (БРС) стальной SM используются для подключения пневмоинструмента к пневматической магистрали.
Соединитель имеет уплотнительное кольцо из бутадиен-нитрильного каучука (NBR), что позволяет гораздо дольше сохранять герметичность соединений в тяжелых условиях, в том числе при некачественной подготовке воздуха.
- Рабочая температура от - 20 °C до +60 °C
Технические характеристики
Используется с пневмотрубками
PU, PE, PA6, PA12.
Надёжность соединения гарантируется только при использовании штекеров (папа) европейского типа производства NBPT
PC-P-E, PF, PM, PH, PP.
Встроенный клапан
есть
Рабочая среда
воздух
Рабочее давление
0 - 1,0 Мпа (10 Атм)
Максимально допустимое давление
1,5 Мпа(14,0 Атм)
Материал исполнения
корпус - углеродистая сталь, покрытие корпуса - никель, уплотнение - NBR
Пример условного обозначения фитинга
1/2 SM(cutter) , где SM(cutter) - модель(сталь), 1/2 - резьба G 1/2 дюйма
