Штекер БРС азиатский стальной с резьбой PM

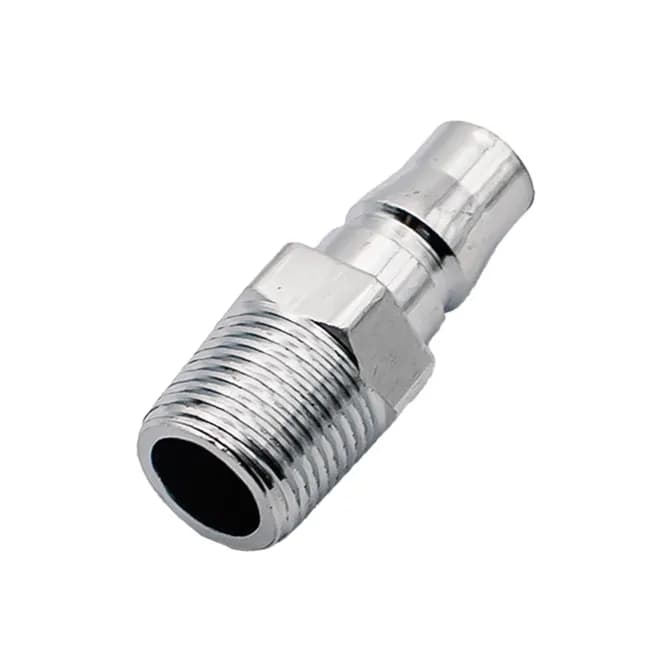

Штекер БРС азиатский стальной с резьбой PM — фото 1

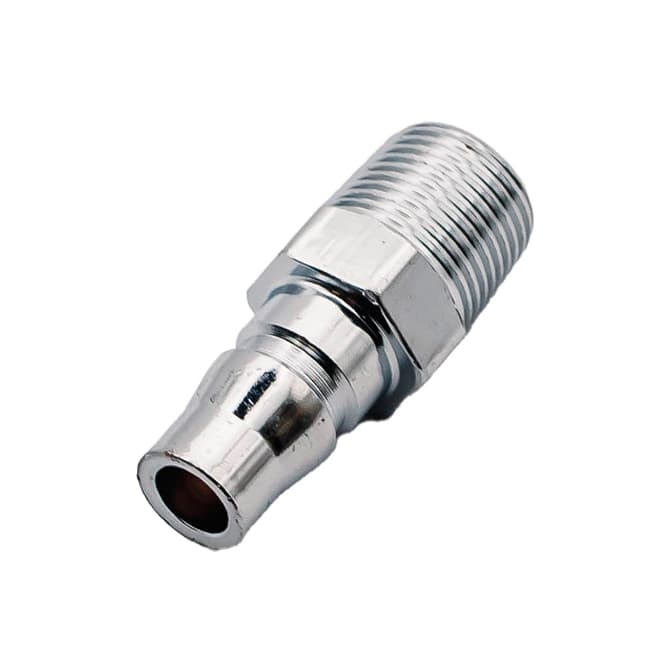

Штекер БРС азиатский стальной с резьбой PM — фото 2
Штекер БРС азиатский стальной с резьбой PM — фото 3

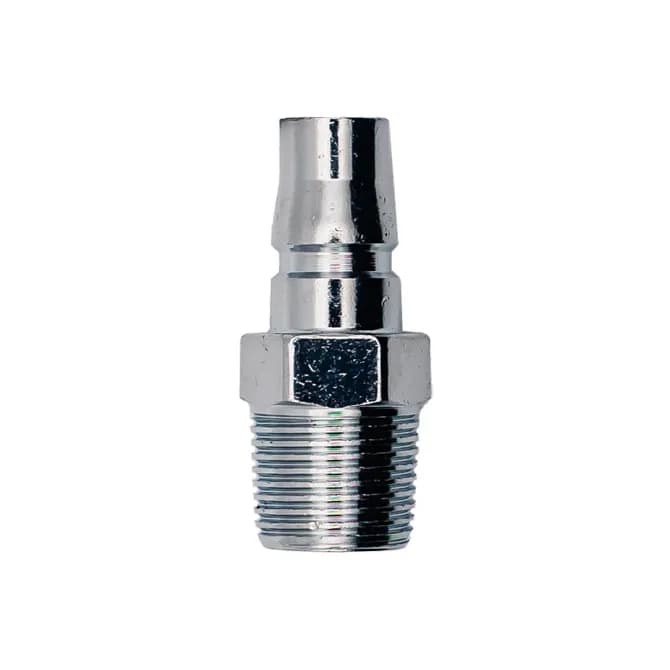

Штекер БРС азиатский стальной с резьбой PM — фото 4

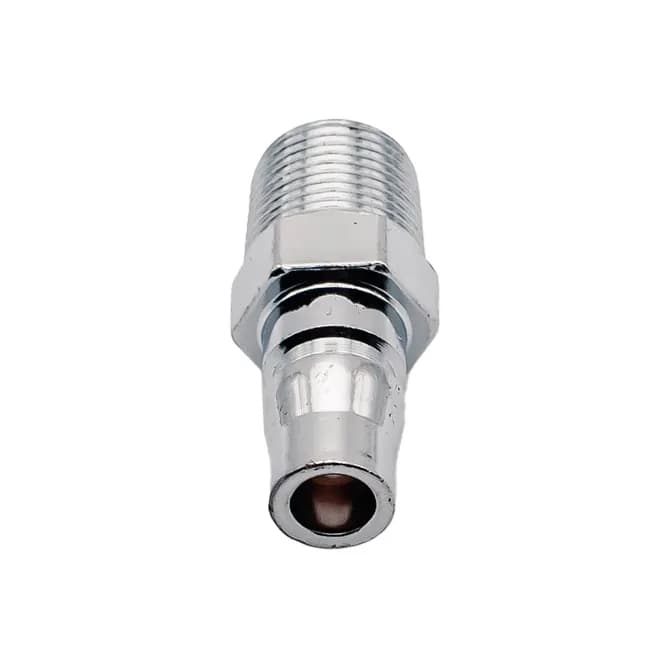

Штекер БРС азиатский стальной с резьбой PM — фото 5

Цена по запросу

Размерный ряд БРС

Модель фитингаРазмер наружной резьбы R (⁠дюймы⁠)
20PMR1/4
30PMR3/8
40PMR1/2
Описание

Пневматический быстросъемный соединитель (БРС) стальной PM используются для подключения пневмоинструмента к пневматической магистрали.



  • Рабочая температура от - 20 °C до +70 °C



Технические характеристики

Порты подключения БРС PM

штекер (⁠азиатский разъём, БРС папа⁠) и резьбовой с наружной конической резьбой R.

Используется с пневмотрубками

PU, PE, PA6, PA12

Надёжность соединения гарантируется только при использовании розеток (⁠мама⁠) азиатского типа, производства NBPT

SFPC-P-E, SF, SM, SH.

Рабочая среда

воздух

Рабочее давление

0 - 1,0 Мпа (⁠10 Атм⁠)

Максимально допустимое давление

1,5 Мпа(⁠14,0 Атм⁠)

Материал исполнения

корпус - углеродистая сталь, покрытие корпуса - никель

Пример условного обозначения фитинга

40  PM , где  PM  - модель,  40  - резьба коническая R 1/2 дюйма
