Порты подключения фитинга PC-P-Е
штекер (европейский разъём, БРС папа) и цанговый под трубку.
Быстроразъемные соединения

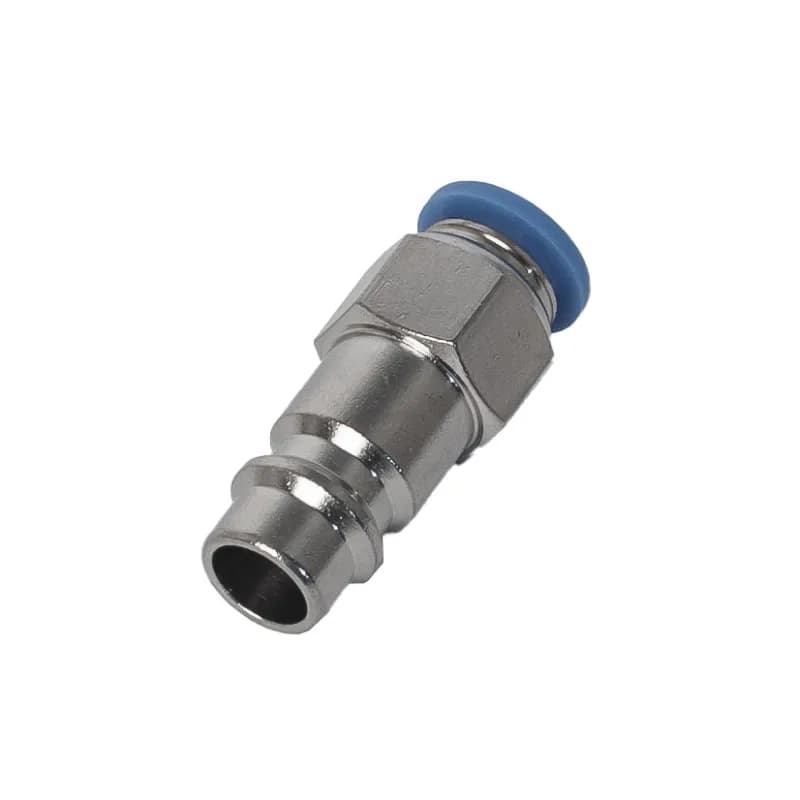

Штекер БРС европейский латунный цанговый PC-P-Е
Цена по запросу
Размерный ряд фитинга
| МОДЕЛЬ ФИТИНГА | Внутренний диаметр цанги (мм) |
|---|---|
| PC 4-P-Е | 4 |
| PC 6-P-Е | 6 |
| PC 8-P-Е | 8 |
| PC 10-P-Е | 10 |
| PC 12-P-Е | 12 |
Описание
Пневматический быстросъемный соединитель латунный (БРС) PC-P-Е используются для подключения пневмоинструмента к пневматической магистрали.
Размеры цанг в миллиметрах (мм), соответствуют наружным диаметрам присоединяемых пневматических трубок в (мм).
- Рабочая температура от - 20 °C до +70 °C
Технические характеристики
Используется с пневмотрубками
PU, PE, PA6, PA12.
Надёжность соединения гарантируется только при использовании розеток (мама) европейского типа производства NBPT
SFPC-P-E, SF, SM, SH.
Рабочая среда
воздух
Рабочее давление
0 - 1,0 Мпа (10 Атм)
Максимально допустимое давление
1,5 Мпа(14,0 Атм)
Материал исполнения
корпус - латунь марки ЛС59-1, покрытие - никель.
Пример условного обозначения фитинга
PC 4-P-Е , где PC-P-E - модель, 4 - внутренний диаметр цанги 4 мм.
