Порты подключения БРС PP

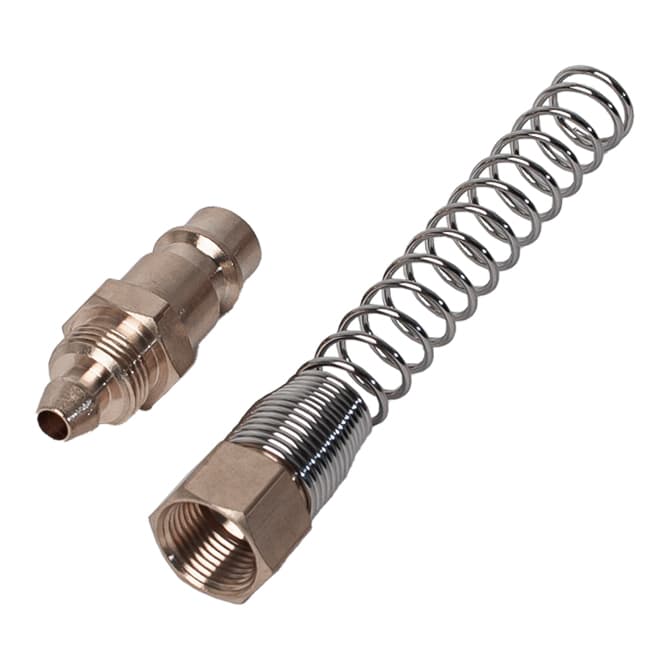

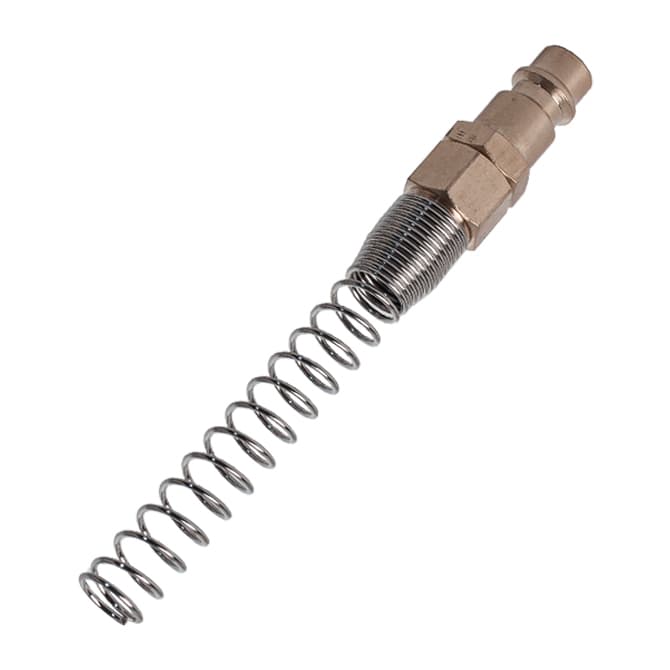

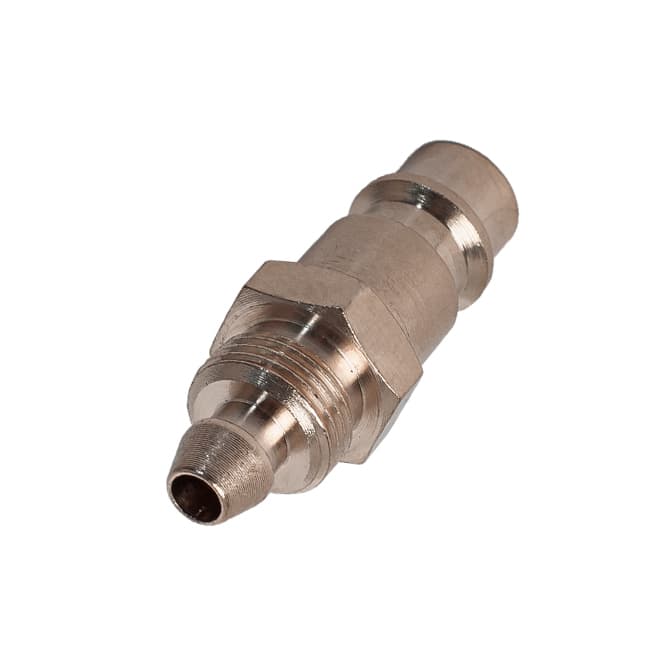

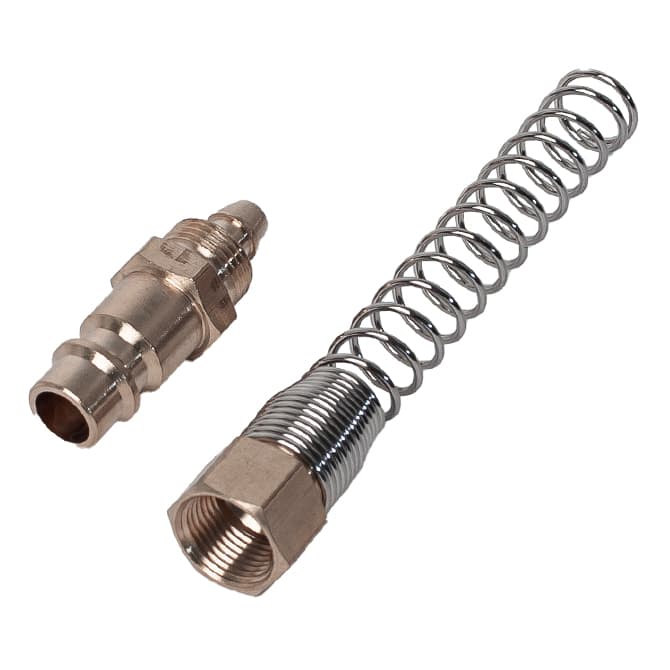

штекер (европейский разъём БРС папа) и компрессионное соединение с накидной гайкой и стальной пружиной для предотвращения изломов трубки.
Быстроразъемные соединения
Штекер БРС европейский латунный с пружиной PP
Цена по запросу
Размерный ряд БРС
| Модель фитинга | Внутренний диаметр трубки, D1 (мм) | Внешний диаметр трубки, (мм) |
|---|---|---|
| 4*6 PP(brass with spring) | 4 | 6 |
| 5*8 PP(brass with spring) | 5 | 8 |
| 6.5*10 PP(brass with spring) | 6,5 | 10 |
| 8*12 PP(brass with spring) | 8 | 12 |
| 9*12 PP(brass with spring) | 9 | 12 |
Описание
Пневматический латунный быстросъемный соединитель (БРС) PP используются для подключения пневмоинструмента к пневматической магистрали.
- Рабочая температура от - 20 °C до +70 °C
пример условного обозначения фитинга 8*12 PP (brass with spring), где:
8*12 - параметры присоединяемой трубки (8мм внутренний диаметр, 12мм наружный диаметр)
PP (brass with spring) - модель (латунь с пружиной)
Технические характеристики
Используется с пневмотрубками
PU, PE, PA6, PA12
Рабочая среда
воздух
Рабочее давление
0 - 1,0 Мпа (10 Атм)
Максимально допустимое давление
1,5 Мпа(14,0 Атм)
Материал исполнения
корпус - латунь марки ЛС59-1, пружина- пружинная сталь
