Быстроразъемные соединения

Штекер БРС европейский латунный с резьбой PF

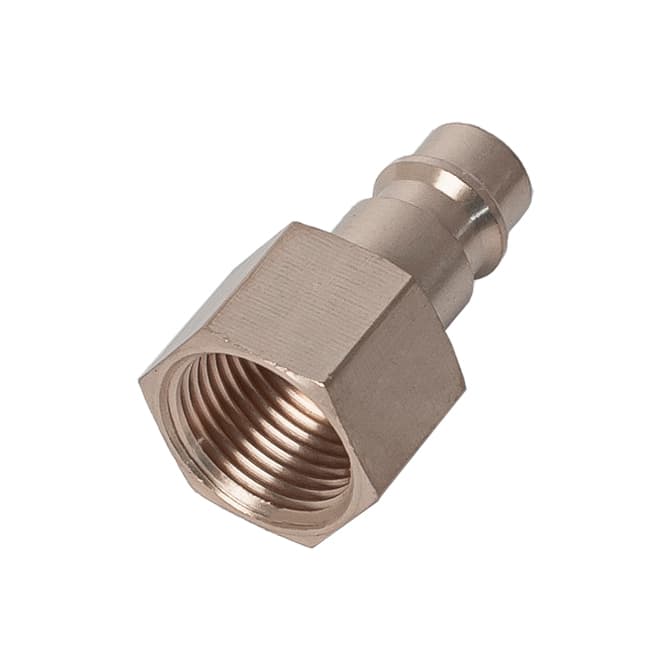

Штекер БРС европейский латунный с резьбой PF — фото 1

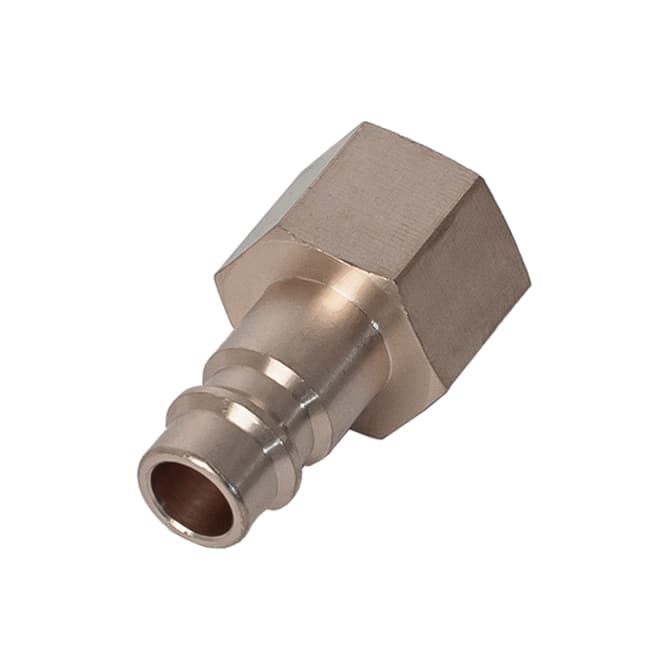

Штекер БРС европейский латунный с резьбой PF — фото 2

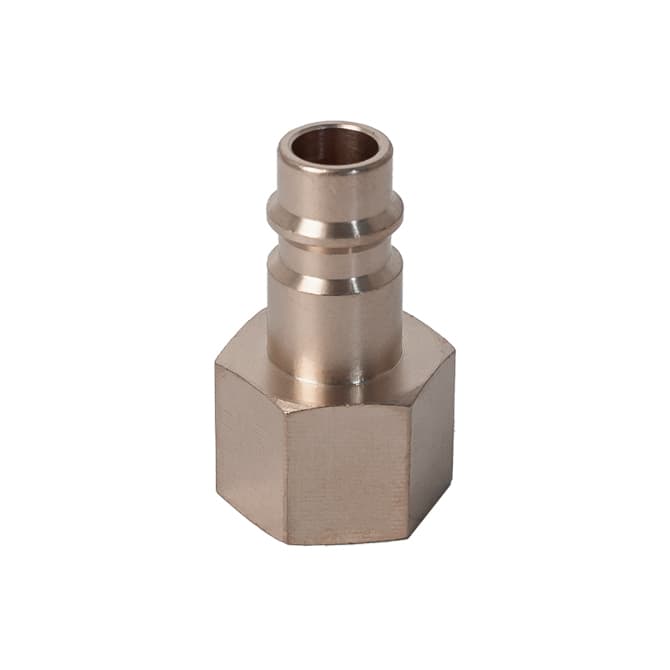

Штекер БРС европейский латунный с резьбой PF — фото 3

Цена по запросу

Размерный ряд фитинга

МОДЕЛЬ ФИТИНГАРазмер внутренней резьбы G (⁠дюймы⁠)
1/8 PF (⁠brass⁠)G1/8
1/4 PF (⁠brass⁠)G1/4
3/8 PF (⁠brass⁠)G3/8
1/2 PF (⁠brass⁠)G1/2
Описание

Пневматический быстросъемный латунный соединитель (БРС) PF используются для подключения пневмоинструмента к пневматической магистрали.

  • Рабочая температура от - 20 °C до +70 °C



Технические характеристики

Порты подключения БРС PF

штекер (⁠европейский разъём БРС папа⁠) и резьбовой (⁠внутренняя цилиндрическая резьба G⁠).

Используется с пневмотрубками

PU, PE, PA6, PA12.

Надёжность соединения гарантируется только при использовании розеток (⁠мама⁠) европейского типа производства NBPT

SFPC-P-E, SF, SM, SH.

Рабочая среда

воздух

Рабочее давление

0 - 1,0 Мпа (⁠10 Атм⁠)

Максимально допустимое давление

1,5 Мпа(⁠14,0 Атм⁠)

Материал исполнения

корпус - латунь марки ЛС59-1

Пример условного обозначения фитинга

3/8  PF(⁠brass⁠) , где  3/8  - резьба цилиндрическая G 3/8 дюйма, PF(⁠brass⁠)  - модель(⁠латунь⁠)
