Порты подключения БРС PP

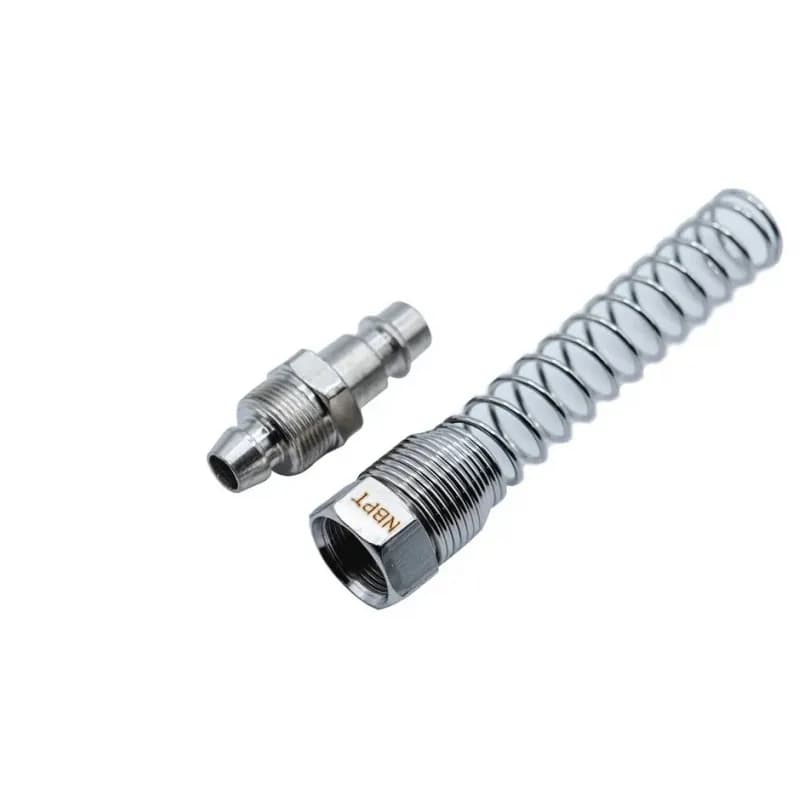

штекер (европейский разъём, БРС папа) и компрессионное соединение с накидной гайкой и стальной пружиной для предотвращения изломов трубки.
Быстроразъемные соединения

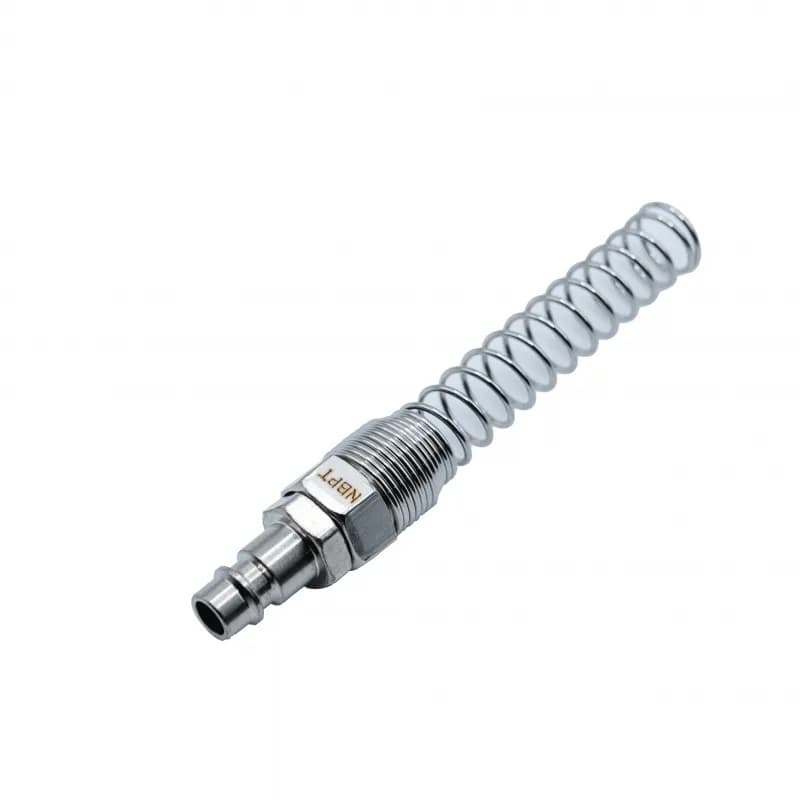

Штекер БРС европейский стальной с пружиной PP
Цена по запросу
Размерный ряд БРС
| Модель фитинга | Внутренний диаметр трубки, D1 (мм) | Внешний диаметр трубки, (мм) |
|---|---|---|
| 4*6 PP(cutter with spring) | 4 | 6 |
| 5*8 PP(cutter with spring) | 5 | 8 |
| 6.5*10 PP(cutter with spring) | 6,5 | 10 |
| 8*12 PP(cutter with spring) | 8 | 12 |
| 9*12 PP(cutter with spring) | 9 | 12 |
Описание
Пневматический быстросъемный соединитель (БРС) стальной PP используются для подключения пневмоинструмента к пневматической магистрали.
- Рабочая температура от - 20 °C до +70 °C
пример условного обозначения фитинга 8*12 PP (cutter with spring), где:
8*12 - параметры присоединяемой трубки (8мм внутренний диаметр, 12мм наружный диаметр)
PP (cutter with spring) - модель (сталь с пружиной)
Технические характеристики
Используется с пневмотрубками
PU, PE, PA6, PA12
Надёжность соединения гарантируется только при использовании розеток (мама) европейского типа производства NBPT
SFPC-P-E, SF, SM, SH.
Рабочая среда
воздух
Рабочее давление
0 - 1,0 Мпа (10 Атм)
Максимально допустимое давление
1,5 Мпа(14,0 Атм)
Материал исполнения
корпус - углеродистая сталь, покрытие корпуса - никель
