Порты подключения БРС PH
штекер(европейский разъём БРС папа) и штуцер(ёлочка) для подключения пневматической трубки.
Быстроразъемные соединения

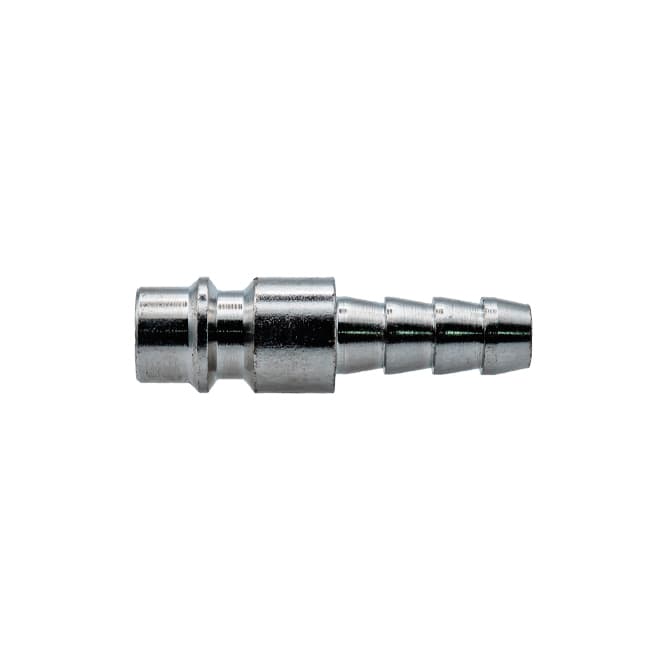

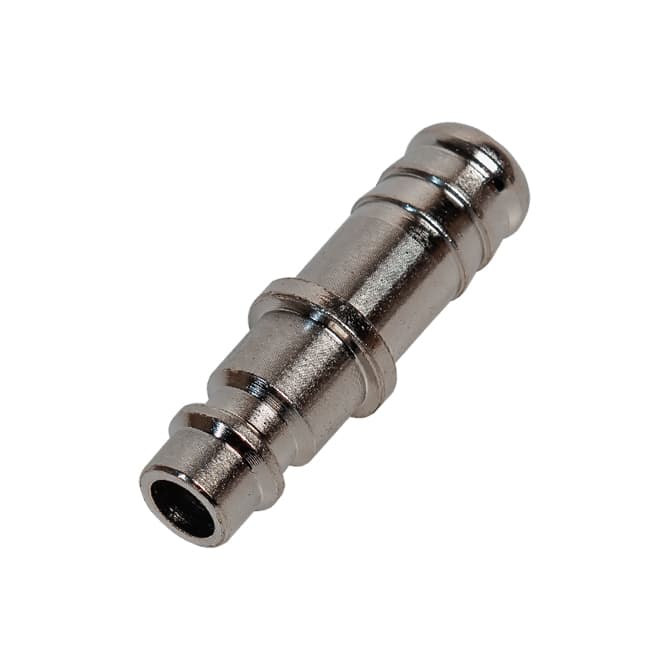

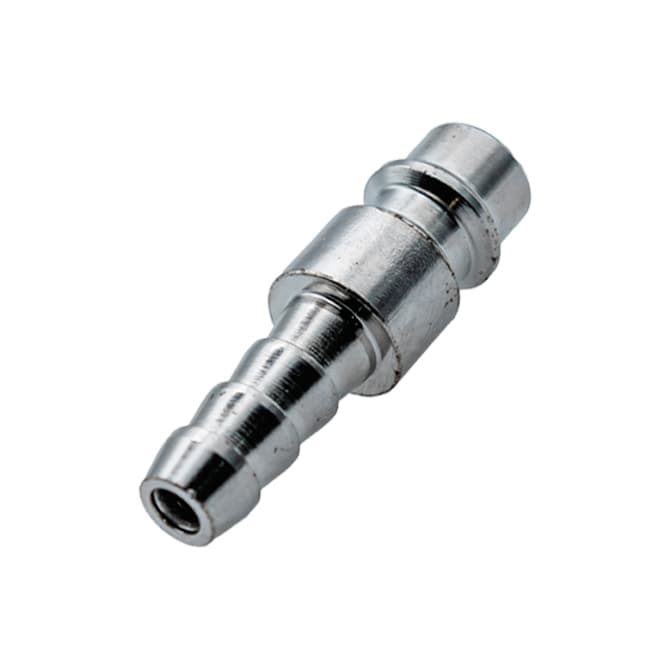

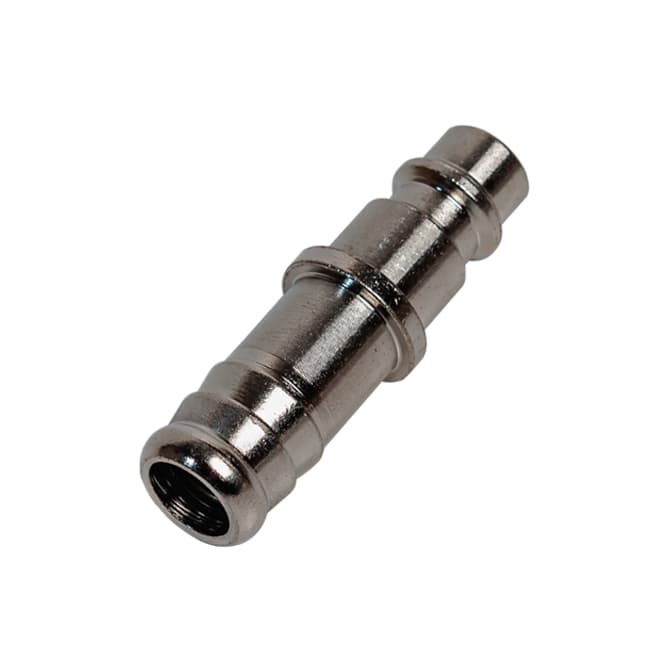

Штекер БРС европейский стальной со штуцером PH
Цена по запросу
Размерный ряд фитинга
| МОДЕЛЬ ФИТИНГА | Внутренний диаметр трубки, (мм) |
|---|---|
| 6mm PH(cutter) | 6 |
| 8mm PH(cutter) | 8 |
| 10mm PH(cutter) | 10 |
| 12mm PH(cutter) | 12 |
Описание
Пневматический быстросъемный соединитель (БРС) стальной PH используются для подключения пневмоинструмента к пневматической магистрали.
- Рабочая температура от - 20 °C до +70 °C
пример условного обозначения фитинга - 10 мм PH(cutter), где
10 мм - внутренний диаметр присоединяемой трубки 10 мм
PH (cutter) - модель(сталь)
Технические характеристики
Используется с пневмотрубками
PU, PE, PA6, PA12
Надёжность соединения гарантируется только при использовании розеток (мама) европейского типа производства NBPT
SFPC-P-E, SF, SM, SH.
Рабочая среда
воздух
Рабочее давление
0 - 1,0 Мпа (10 Атм)
Максимально допустимое давление
1,5 Мпа(14,0 Атм)
Материал исполнения
корпус - углеродистая сталь, покрытие корпуса - никель
