Рабочее давление
0 – 1 МПа (10 Атм)
Дроссели и клапаны

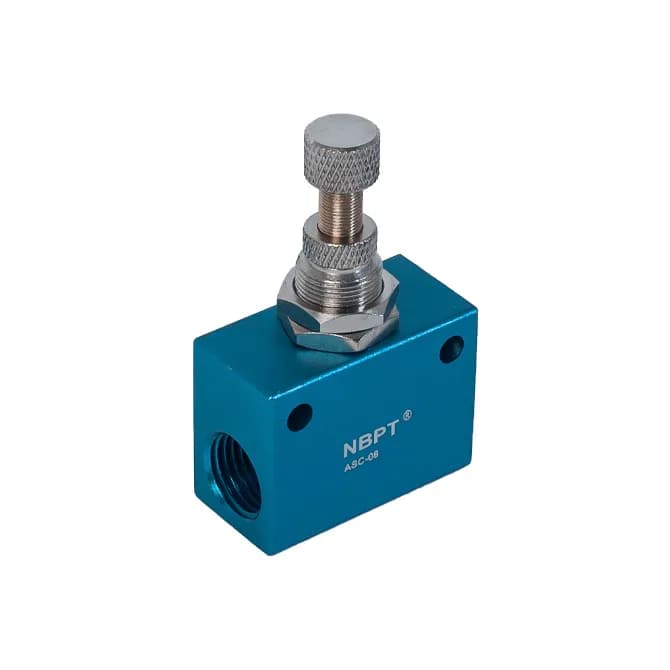

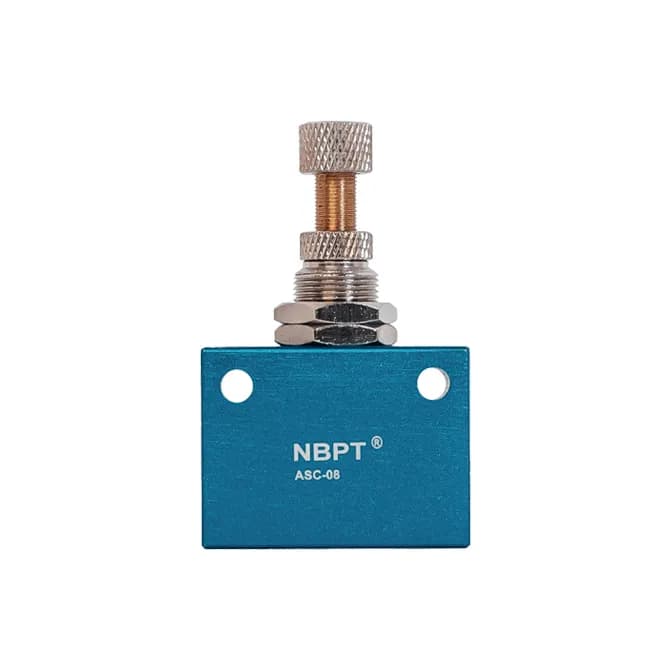

Дроссель алюминиевый резьбовой ASC
Цена по запросу
Размерный ряд дросселя
| МОДЕЛЬ ФИТИНГА | Резьба присоединительных отверстий (дюймы) |
|---|---|
| ASC-06 | G1/8 |
| ASC-08 | G1/4 |
| ASC-10 | G3/8 |
| ASC-15 | G1/2 |
Описание
Дроссель с обратным клапаном ASC используется для регулировки скорости потока воздуха и управления пневмоцилиндрами.
Регулировка скорости потока воздуха в пневматической линии осуществляется при помощи винта.
Дроссель ASC обеспечивают контролируемый поток воздуха в одном направлении и свободный поток в другом направлении.
Дроссель имеет два порта подключения одного размера.
Резьба присоединительных отверстий - трубная цилиндрическая G.
Технические характеристики
Максимально допустимое давление
1,5 МПа (14,0 Атм)
Отрицательное давление
0,1 МПа (1 Атм)
Рабочая температура
от -200 °C до +60 °C
Рабочая среда
воздух
Материал исполнения
корпус - алюминий
Пример условного обозначения фитинга
ASC 06 , где A SC - модель, 06 – резьба G 1/8
