Дроссели и клапаны

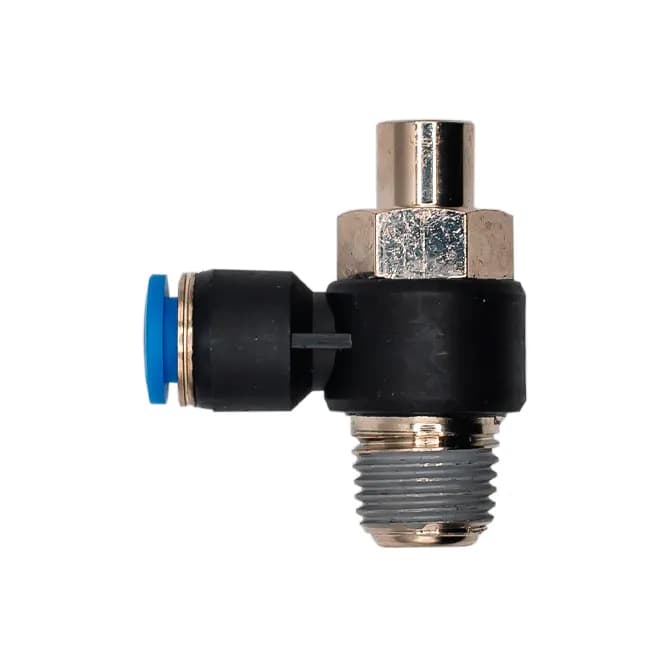

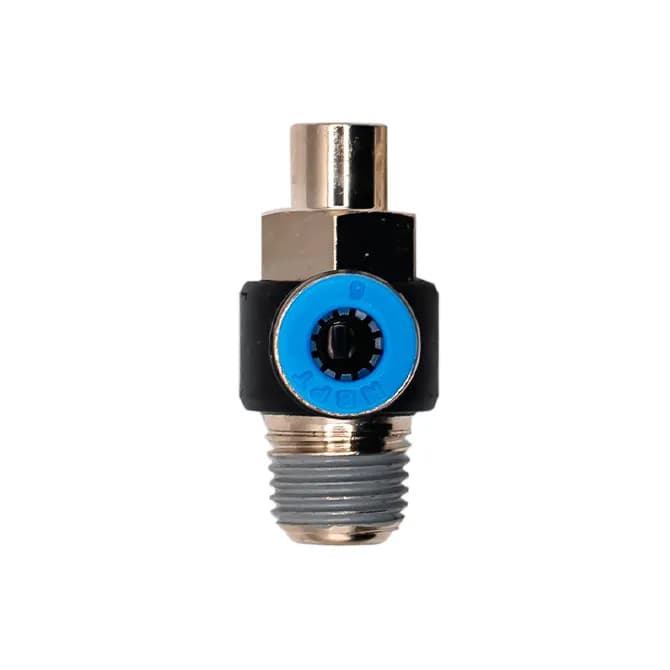

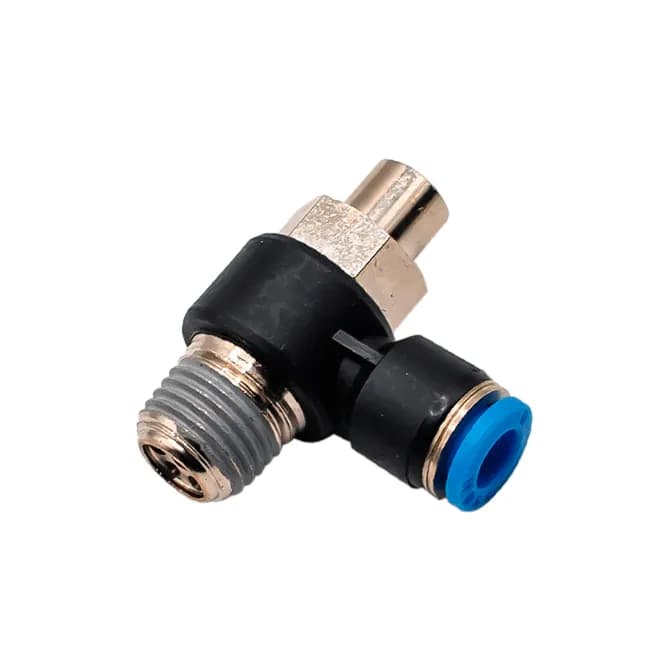

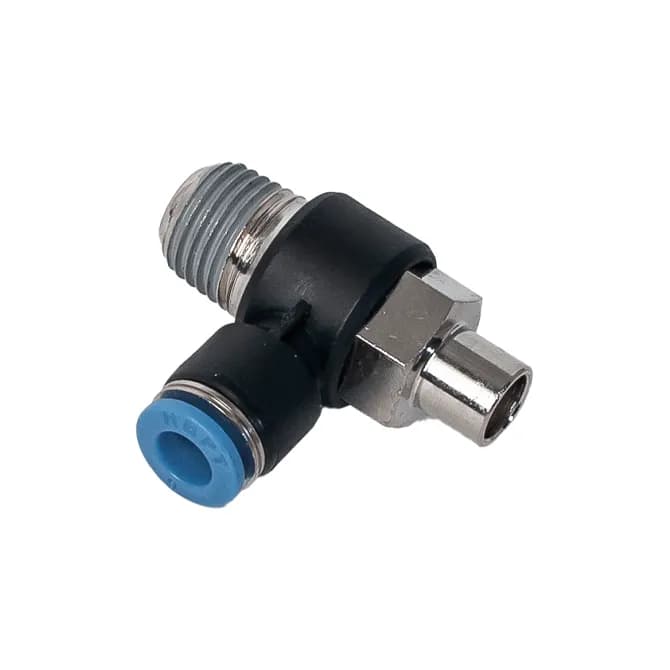

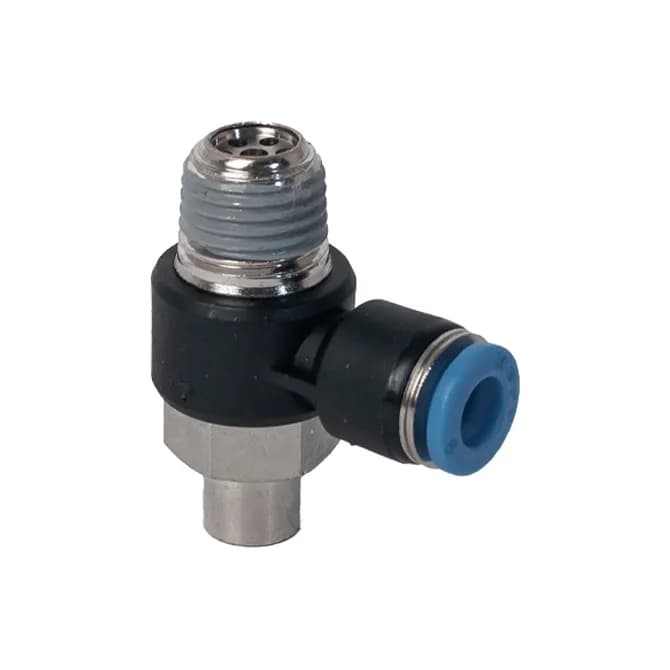

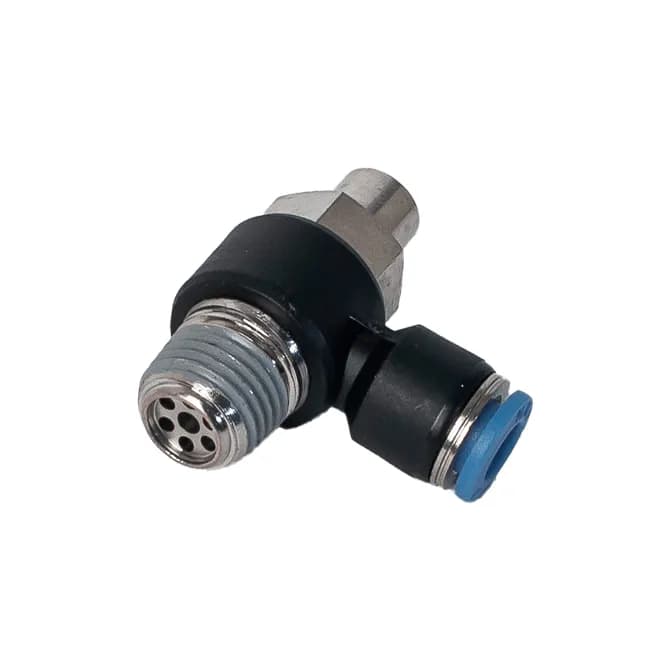

Дроссель с обратным клапаном L-образный SCDC
Цена по запросу
Размерный ряд
| МОДЕЛЬ ФИТИНГА | Внутренний диаметр цанги (мм) | Размер внешней резьбы R (дюймы) | Резьба внешняя М (мм*шаг) |
|---|---|---|---|
| SCDC 4-M5 | 4 | — | M5*0.8 |
| SCDC 6-M5 | 6 | — | M5*0.8 |
| SCDC 4-01 | 4 | R1/8 | — |
| SCDC 4-02 | 4 | R1/4 | — |
| SCDC 6-01 | 6 | R1/8 | — |
| SCDC 6-02 | 6 | R1/4 | — |
| SCDC 6-03 | 6 | R 3/8 | — |
| SCDC 6-04 | 6 | R1/2 | — |
| SCDC 8-01 | 8 | R1/8 | — |
| SCDC 8-02 | 8 | R1/4 | — |
| SCDC 8-03 | 8 | R 3/8 | — |
| SCDC 8-04 | 8 | R1/2 | — |
| SCDC 10-01 | 10 | R1/8 | — |
| SCDC 10-02 | 10 | R1/4 | — |
| SCDC 10-03 | 10 | R 3/8 | — |
| SCDC 10-04 | 10 | R1/2 | — |
| SCDC 12-01 | 12 | R1/8 | — |
| SCDC 12-02 | 12 | R1/4 | — |
| SCDC 12-03 | 12 | R 3/8 | — |
| SCDC 12-04 | 12 | R1/2 | — |
Описание
Дроссель цанговый с обратным клапаном SCDC используется для регулировки скорости потока воздуха в пневматической магистрали.
Регулировка потока воздуха осуществляется при помощи винта(под отвертку), в одном направлении.
Размеры цанг в миллиметрах (мм), соответствуют наружным диаметрам присоединяемых пневматических трубок в (мм).
Пневматические дроссели NBPT имеют усиленные цанговые зажимы, которые образуют равномерное уплотнение вокруг трубки, обеспечивая высокую надежность и длительный срок службы,позволяя многократно подсоединять и отсоединять трубку (более 1000 циклов). Применяется для труб из полиуретана и нейлона.
Технические характеристики
Рабочее давление
0 – 1 МПа (10 Атм)
Максимально допустимое давление
1,5 МПа (14,0 Атм)
Отрицательное давление
0,1 МПа (1 Атм)
Рабочая температура
от -20 °C до +60 °C
Рабочая среда
воздух
Материал исполнения
корпус - пластик-полибутилентерефталат, нажимная втулка - полиоксиметилен (POM), стопорные зубчатые кольца - нержавеющая сталь AISI 304/316, уплотнение - нитрильный каучук (NBR).
Пример условного обозначения фитинга
SCDC 8-03 , где SCF - модель, 8 – внутренний диаметр цанги 8мм, 03 - резьба коническая R 3/8
