Дроссель имеет два порта подключения
цанговый и резьбовой (резьба метрическая М, резьба трубная коническая R).
Дроссели и клапаны

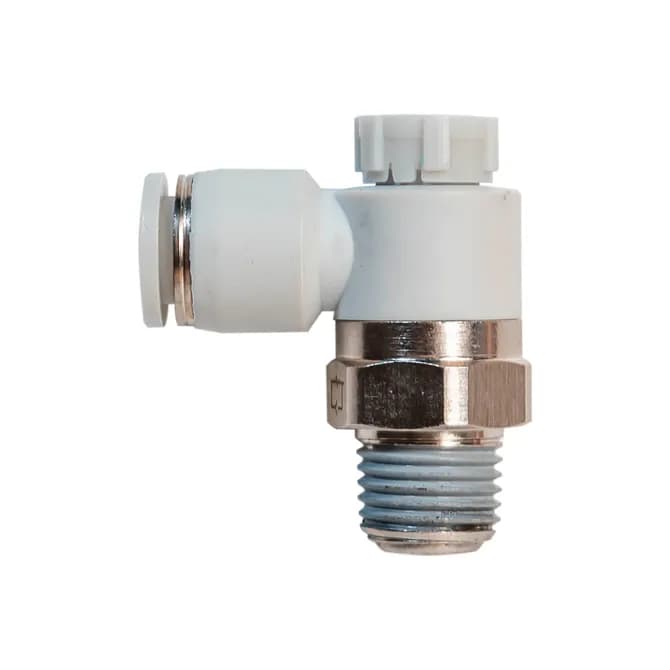

Дроссель с обратным клапаном L-образный ZSC
Цена по запросу
Размерный ряд
| МОДЕЛЬ ФИТИНГА | Внутренний диаметр цанги (мм) | Размер внешней резьбы R (дюймы) | Резьба внешняя М (мм*шаг) |
|---|---|---|---|
| ZSC 4-M5 | 4 | — | M5*0.8 |
| ZSC 6-M5 | 6 | — | M5*0.8 |
| ZSC 4-01 | 4 | R1/8 | — |
| ZSC 6-01 | 6 | R1/8 | — |
| ZSC 6-02 | 6 | R1/4 | — |
| ZSC 8-01 | 8 | R1/8 | — |
| ZSC 8-02 | 8 | R1/4 | — |
Описание
Дроссель угловой с обратным клапаном ZSC используется для регулировки скорости потока воздуха и управления пневмоцилиндрами.
Регулировка потока воздуха осуществляется при помощи вращения ручки.
Дроссель обеспечивают контролируемый поток воздуха в одном направлении и свободный поток в другом направлении.
Дроссель ZSC отличается удобством эксплуатации( возможность точной синхронизации нескольких дросселей),высокой точностью регулировки, надёжностью и длительным сроком службы. Применяется для пневмотрубок из полиуретана и нейлона.
Размеры цанг в миллиметрах (мм), соответствуют наружным диаметрам присоединяемых пневматических трубок в (мм).
Пневматические дроссели NBPT имеют усиленные цанговые зажимы, которые образуют равномерное уплотнение вокруг трубки, обеспечивая высокую надежность и длительный срок службы,позволяя многократно подсоединять и отсоединять трубку (более 1000 циклов).
Технические характеристики
Рабочее давление
0 – 1 МПа (10 Атм)
Максимально допустимое давление
1,5 МПа (14,0 Атм)
Отрицательное давление
0,1 МПа (1 Атм)
Рабочая температура
от -20 °C до +60 °C
Рабочая среда
воздух
Материал исполнения
корпус - пластик-полибутилентерефталат, металлическая часть-никелированная латунь, нажимная втулка - полиоксиметилен (POM), стопорные зубчатые кольца - нержавеющая сталь AISI 304/316, уплотнение - нитрильный каучук (NBR).
Пример условного обозначения фитинга
ZSC 8-02 , где ZSC - модель, 8 – внутренний диаметр цанги 8мм, 02 - резьба коническая R 1/4
