Рабочее давление
0 - 1,0 Мпа (10 Атм).
Дроссели и клапаны

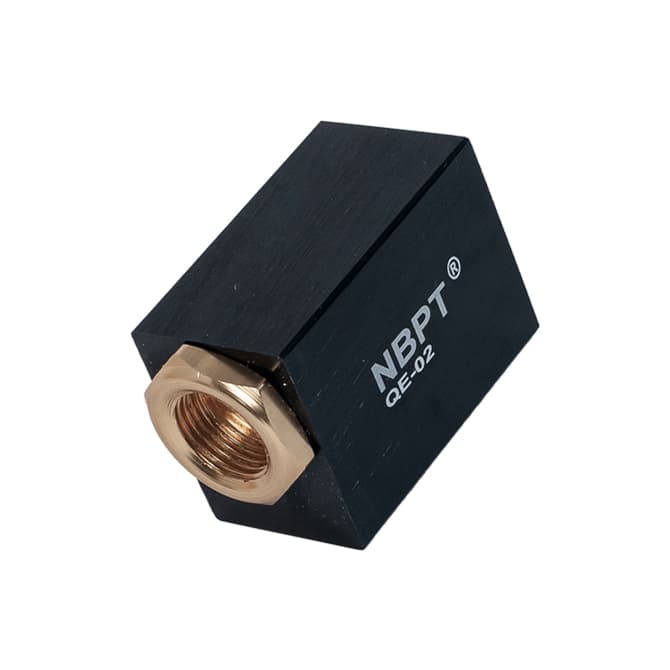

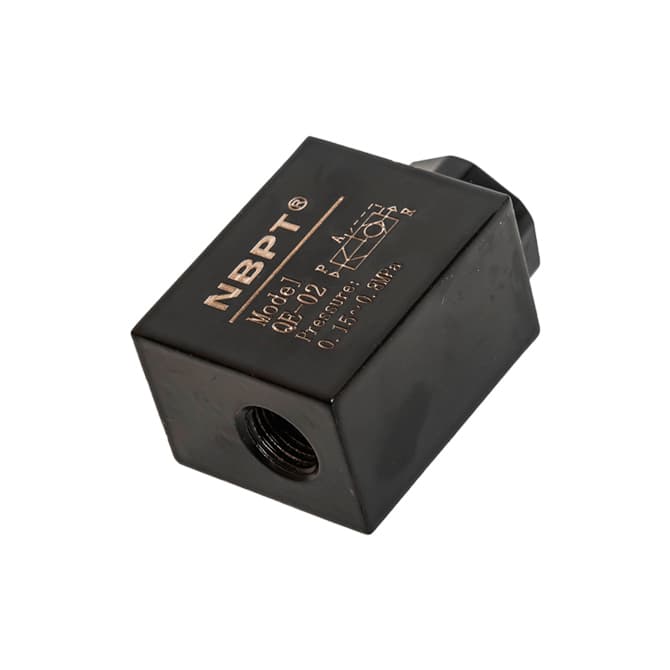

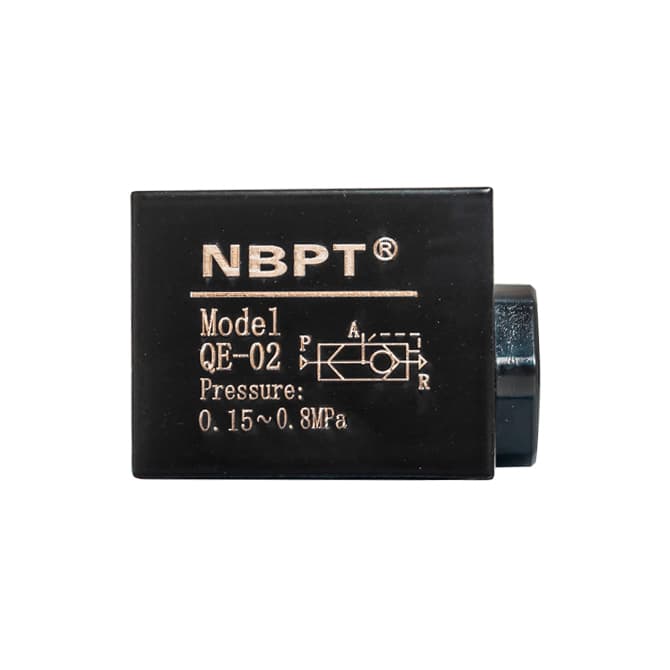

Клапан быстрого выхлопа резьбовой QE
Цена по запросу
Размерный ряд клапана
| МОДЕЛЬ КЛАПАНА | Размер резьбы входного отверстия (P) | Размер резьбы выходного отверстия (A) | Размер резьбы выхлопа (R) |
|---|---|---|---|
| QE 01 | G1/8 | G1/8 | G1/8 |
| QE 02 | G1/4 | G1/4 | G3/8 |
| QE 03 | G3/8 | G3/8 | G3/8 |
| QE 04 | G1/2 | G1/2 | G3/8 |
Описание
Клапаны быстрого выхлопа серии QE предназначены для увеличения быстродействия пневматического привода путем уменьшения сопротивления в линии сброса. Установка клапана позволяет ускорить движение исполнительных устройств пневмосистем, что повышает продуктивность их работы.
Рекомендуется установка глушителя в выхлопном отверстии клапана(R).

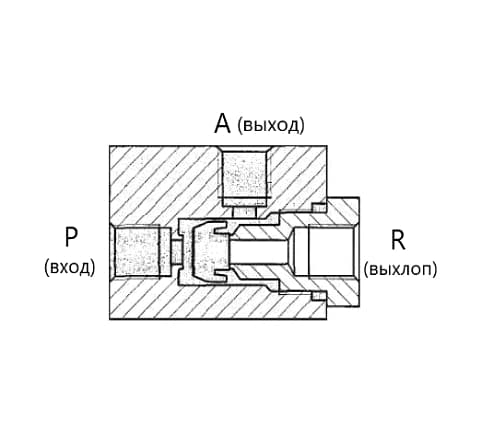

Резьба присоединительных отверстий P, A, R - трубная цилиндрическая G .
Технические характеристики
Макс. давление
1,5 Мпа (14,0 Атм).
Рабочая температура
0°C +60°C
Материал исполнения
корпус - алюминий сплав
Пример условного обозначения фитинга
QE 01 , где QE - модель, 01- размер присоединительных резьб G 1/8
