Дроссели и клапаны

Клапан подкачки резьбовой QZ

Клапан подкачки резьбовой QZ — фото 1
Клапан подкачки резьбовой QZ — фото 2

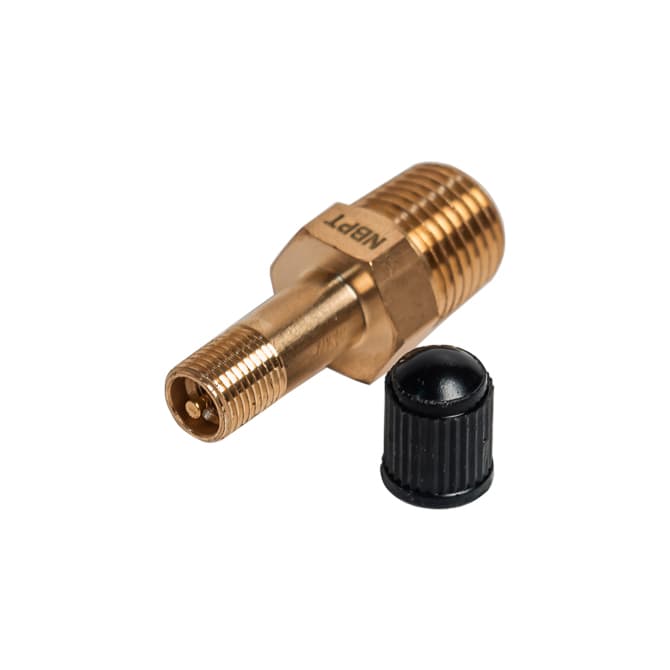

Клапан подкачки резьбовой QZ — фото 3

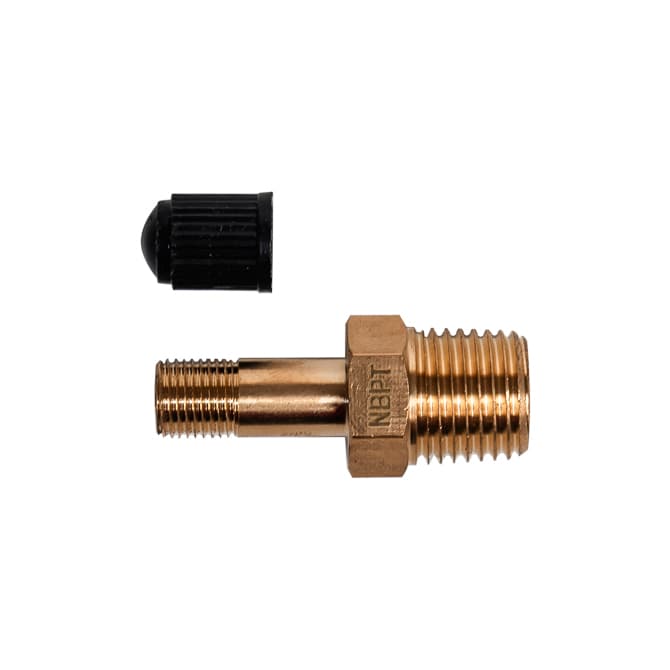

Клапан подкачки резьбовой QZ — фото 4

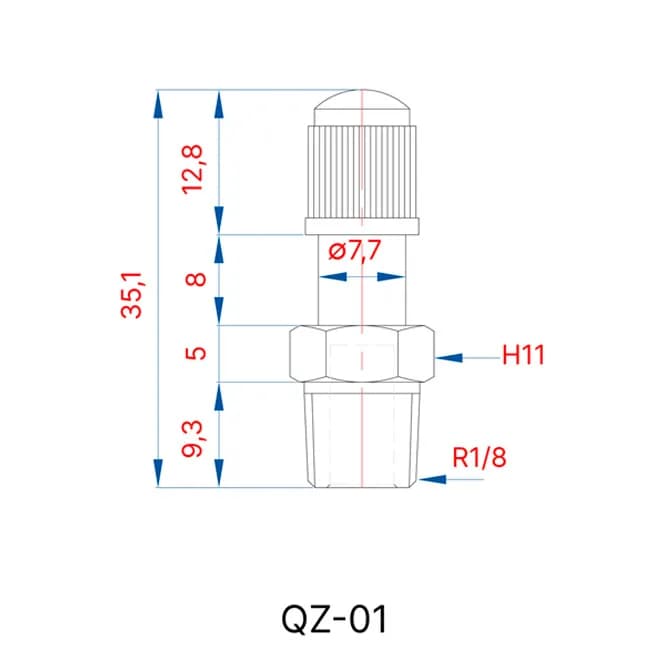

Клапан подкачки резьбовой QZ — фото 5

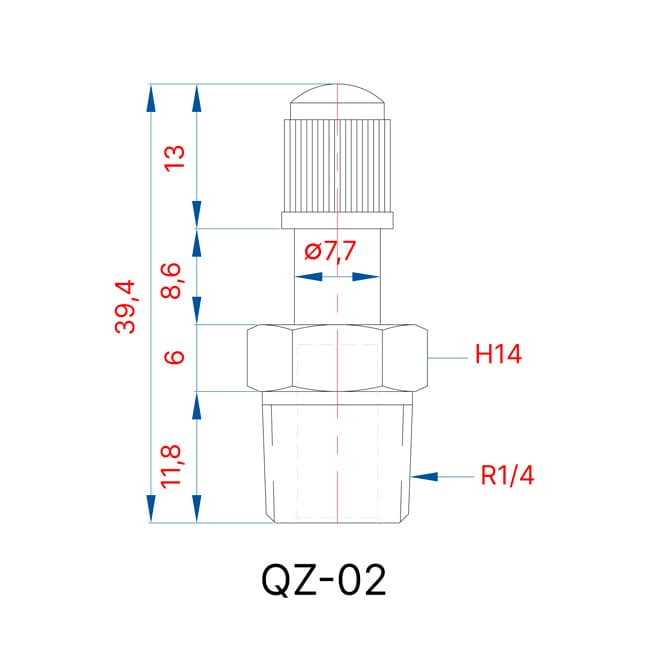

Клапан подкачки резьбовой QZ — фото 6

Цена по запросу

Размерный ряд клапана

МОДЕЛЬ ФИТИНГАРазмер наружной резьбы R (⁠дюймы⁠)
QZ-01R1/8
QZ-02R1/4
Описание

Клапан подкачки NBPT QZ. Используется на пневмооборудовании, пневмоинструменте, пневмосистемах, пневмоподвесках и отопительных системах.

Клапан имеет один порт подключения - резьбовой (внешняя резьба R).

  • Максимально допустимое давление 1,6 Мпа(16,0 Атм)

  • Рабочая температура от -20 °C до +60 °C

Технические характеристики

Рабочая среда

воздух

Рабочее давление

0 - 1,0 Мпа (⁠10 Атм⁠)

Материал исполнения

холоднокатаная латунь марки ЛС59-1. Многокомпонентный медный сплав, содержание меди: 57-60%, цинк: 37,5-42,2%, свинец: 0,8-1,9%

Пример условного обозначения фитинга

QZ-01 , где  QZ  - модель,  01  - резьба коническая R 1/8 дюйма
