Рабочее давление
0 – 1 МПа (10 Атм)
Дроссели и клапаны

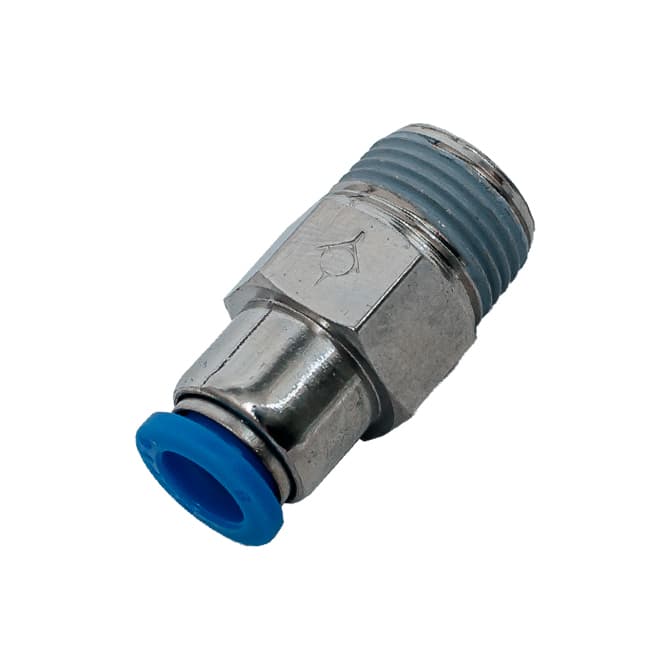

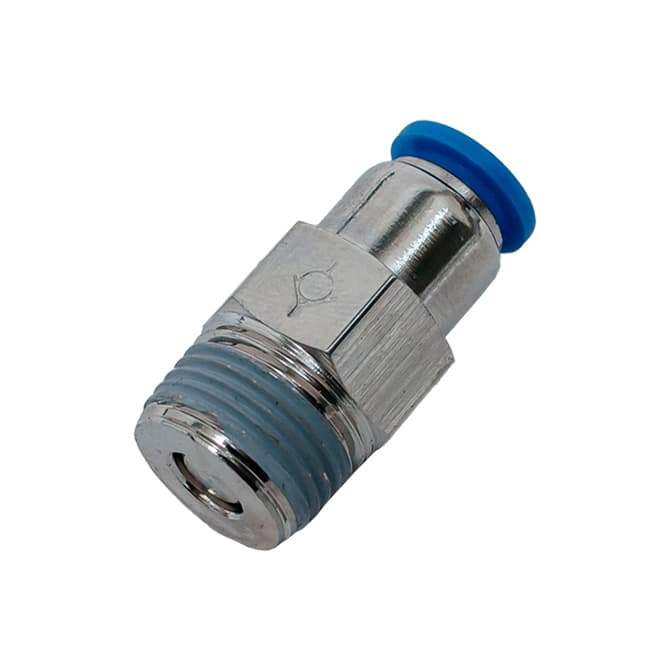

Обратный клапан комбинированный цанга-резьба CVPC
Цена по запросу
Размерный ряд клапана
| МОДЕЛЬ ФИТИНГА | Внутренний диаметр цанги (мм) | Размер внешней резьбы R (дюймы) | Резьба внешняя М (мм*шаг) |
|---|---|---|---|
| CVPC 4-М5 | 4 | — | M5*0.8 |
| CVPC 4-М6 | 4 | — | M6*0.8 |
| CVPC 4-01 | 4 | R1/8 | — |
| CVPC 6-01 | 6 | R1/8 | — |
| CVPC 6-02 | 6 | R1/4 | — |
| CVPC 8-01 | 8 | R1/8 | — |
| CVPC 8-02 | 8 | R1/4 | — |
| CVPC 8-03 | 8 | R3/8 | — |
| CVPC 10-02 | 10 | R1/4 | — |
| CVPC 10-03 | 10 | R3/8 | — |
| CVPC 10-04 | 10 | R1/2 | — |
| CVPC 12-03 | 12 | R3/8 | — |
| CVPC 12-04 | 12 | R1/2 | — |
Описание
Обратный клапан CVPC обеспечивает прохождение воздушного потока в одном направлении и перекрытие его в обратном.
Перекрытие потока происходит от цангового соединения к резьбе, от резьбы к цанге поток проходит свободно.
Предназначен для монтажа пневматических линий.
Клапан имеет два порта подключения - цанговый и резьбовой (внешняя резьба М,R).
Технические характеристики
Максимально допустимое давление
1,5 МПа (14,0 Атм)
Отрицательное давление
0,1 МПа (1 Атм)
Рабочая температура
от -20 °C до +60 °C
Рабочая среда
воздух
Материал исполнения
корпус - латунь марки ЛС59-1(многокомпонентный медный сплав, содержание меди:57-60%, цинк:37,5-42,2%, свинец:0,8-1,9%) с никелевым покрытием, нажимная втулка - полиоксиметилен (POM), стопорные зубчатые кольца - нержавеющая сталь AISI 304/316, уплотнение - нитрильный каучук (NBR).
Пример условного обозначения фитинга
CVPC 6-01 , где CVPC - модель, 6 - внутренний ø цанги 6мм, 01 - резьба коническая R 1/8 дюйма
