Рабочее давление
0 – 1 МПа (10 Атм)
Дроссели и клапаны

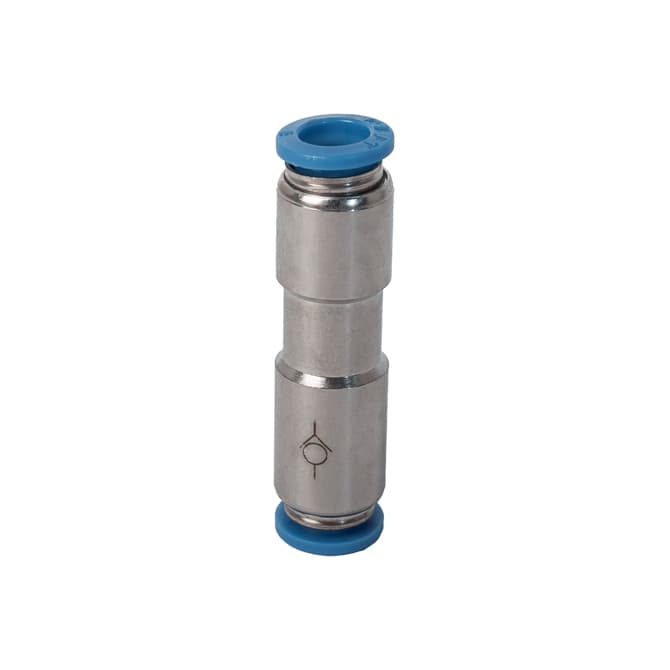

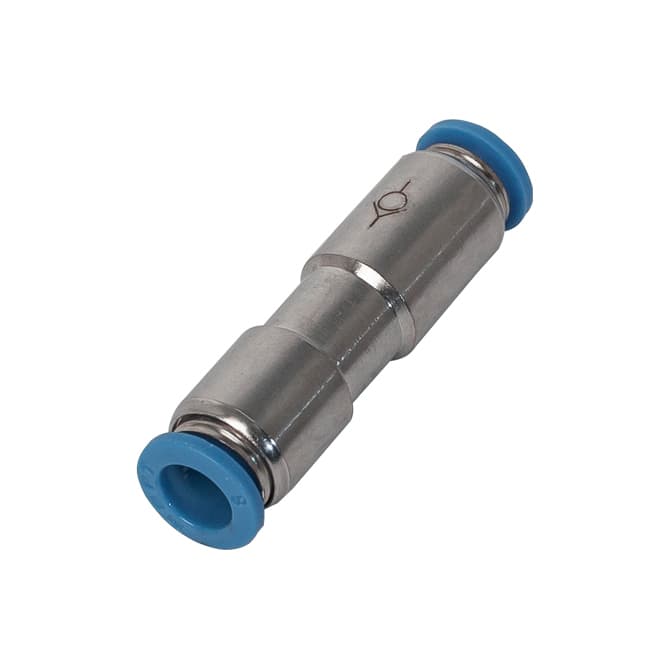

Обратный клапан комбинированный цанговый CVPU
Цена по запросу
Размерный ряд фитинга
| МОДЕЛЬ ФИТИНГА | Внутренний диаметр цанг D (мм) |
|---|---|
| CVPU 4 | 4 |
| CVPU 6 | 6 |
| CVPU 8 | 8 |
| CVPU 10 | 10 |
| CVPU 12 | 12 |
Описание
Обратный клапан CVPU обеспечивает прохождение воздушного потока в одном направлении и перекрытие его в обратном.
Предназначен для монтажа пневматических линий.
Клапан имеет два цанговых порта подключения одного размера.
Технические характеристики
Максимально допустимое давление
1,5 МПа (14,0 Атм)
Отрицательное давление
0,1 МПа (1 Атм)
Давление открыти я
0,02 Мпа
Давление полного закрытия
1,2 Мпа
Рабочая температура
от -20 °C до +60 °C
Рабочая среда
воздух
Материал исполнения
корпус - латунь марки ЛС59-1(многокомпонентный медный сплав, содержание меди:57-60%, цинк:37,5-42,2%, свинец:0,8-1,9%) с никелевым покрытием, нажимная втулка - полиоксиметилен (POM), стопорные зубчатые кольца - нержавеющая сталь AISI 304/316, уплотнение - нитрильный каучук (NBR).
Пример условного обозначения фитинга
CVPU 6 , где CVPU - модель, 6 - внутренний диаметр цанг 6мм
