Рабочее давление
0 – 1 МПа (10 Атм)
Дроссели и клапаны

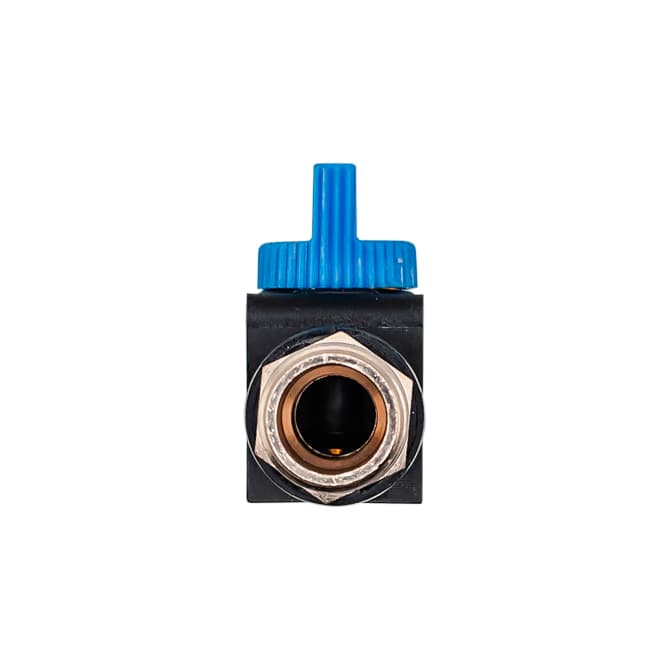

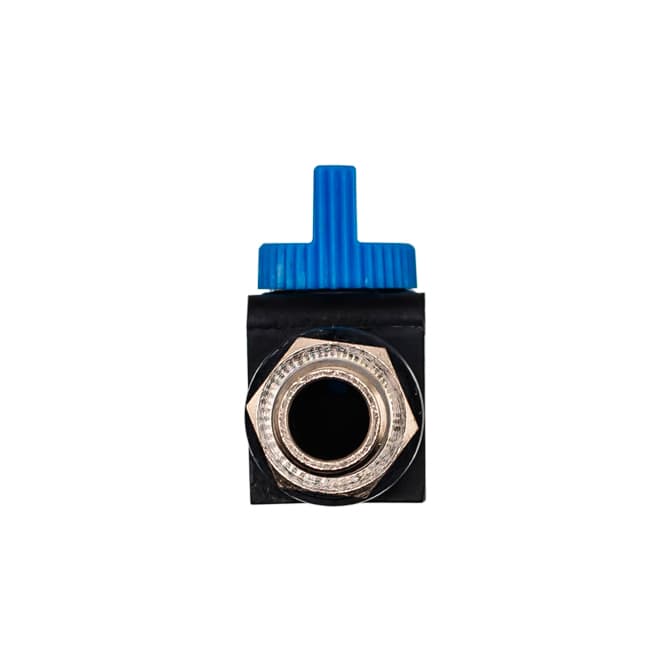

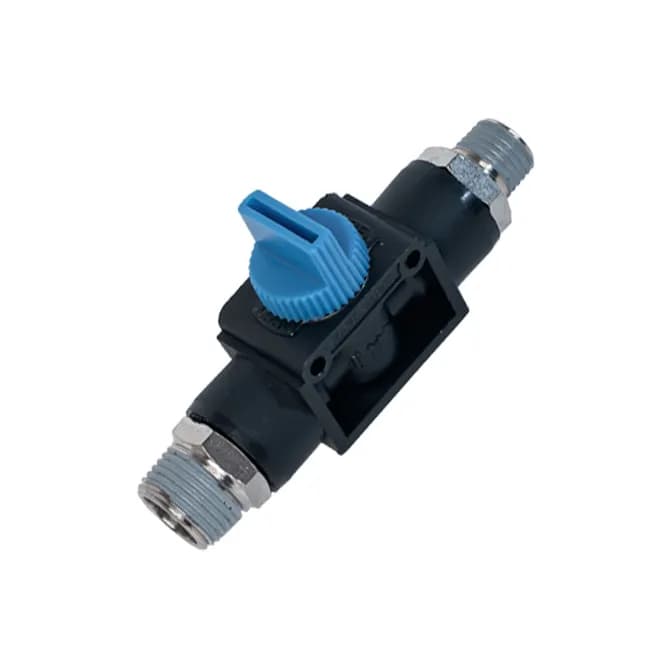

Отсечной клапан резьбовой HVSS
Цена по запросу
Размерный ряд
| МОДЕЛЬ ФИТИНГА | Размер внешней резьбы R1 (дюймы) | Размер внешней резьбы R2 (дюймы) |
|---|---|---|
| HVSS 01-01 | R1/8 | R1/8 |
| HVSS 02-01 | R1/4 | R1/8 |
| HVSS 02-02 | R1/4 | R1/4 |
| HVSS 03-02 | R3/8 | R1/4 |
| HVSS 03-03 | R3/8 | R3/8 |
| HVSS 04-03 | R1/2 | R3/8 |
| HVSS 04-04 | R1/2 | R1/2 |
Описание
Отсечной клапан резьбовой HVSS используется для сброса остаточного давления в пневматической магистрали со стороны выхода клапана, после прекращения подачи воздуха или перекрытии крана клапана.
Клапан имеет два резьбовых порта подключения.
Резьба портов подключения - резьба коническая R.
Пневмофитинги NBPT изготовлены из конструкционного пластика PBT(полибутилентерефталат), что делает их прочнее, а так же увеличивает срок службы, по сравнению с аналогами из обычного ПВХ пластика.
Технические характеристики
Максимально допустимое давление
1,5 МПа (14,0 Атм)
Отрицательное давление
0,1 МПа (1 Атм)
Рабочая температура
от 0 °C до +60 °C
Рабочая среда
воздух
Материал исполнения
корпус - пластик-полибутилентерефталат, нажимная втулка - полиоксиметилен (POM), стопорные зубчатые кольца - нержавеющая сталь AISI 304/316, уплотнение - нитрильный каучук (NBR).
Пример условного обозначения фитинга
HVSS 01-01 , где HVSS - модель, 01-01 – присоединительные резьбы R 1/8.
