МОДЕЛЬ ФИТИНГА	Внутренний диаметр цанги D1 (⁠мм⁠)	Внутренний диаметр цанги D2 (⁠мм⁠)
BVU 4	4	4
BVU 6	6	6
BVU 8	8	8
BVU 10	10	10
BVU 12	12	12
BVU 6-4	6	4
BVU 8-4	8	4
BVU 8-6	8	6
BVU 10-6	10	6
BVU 10-8	10	8
BVU 12-8	12	8
BVU 12-10	12	10

Описание

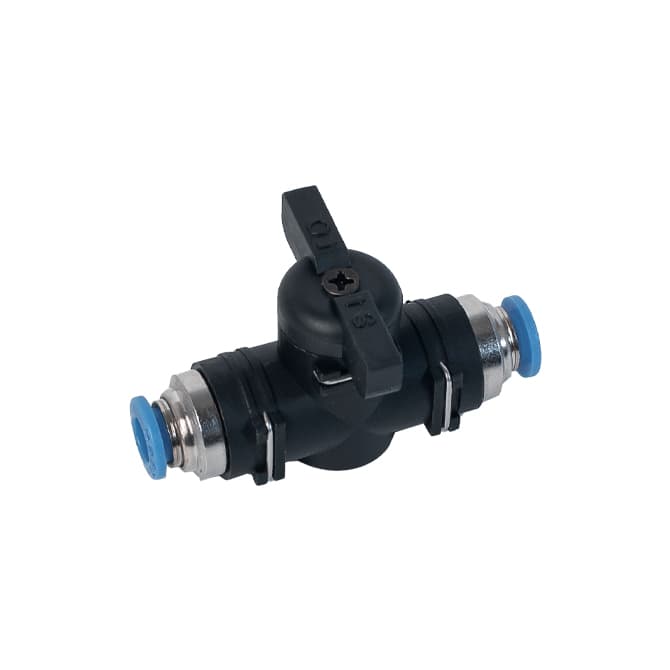

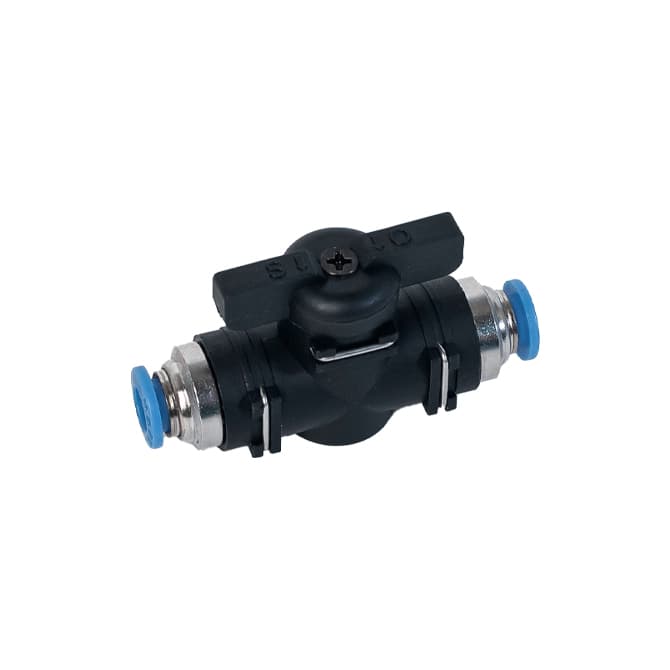

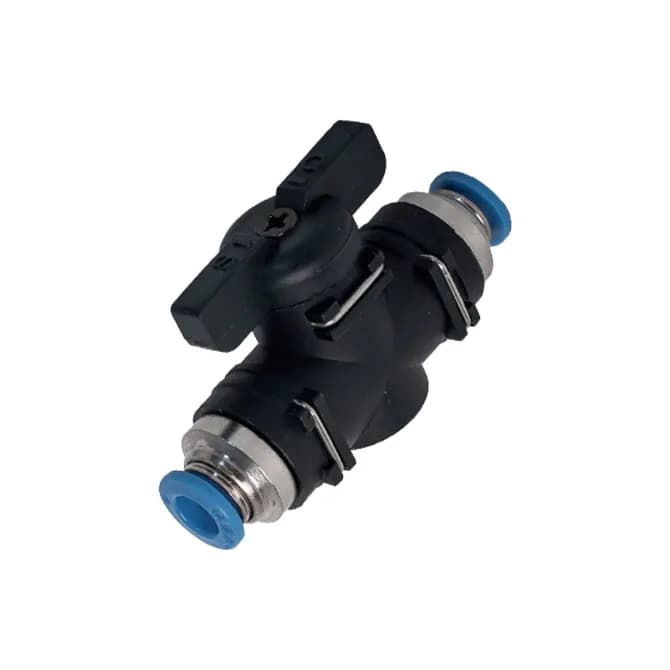

Шаровый кран BVU предназначен для полного перекрытия воздушного потока в обе стороны.

Кран имеет два цанговых порта подключения.

Размеры цанг в миллиметрах (мм), соответствуют наружным диаметрам присоединяемых пневматических трубок в (мм).

Пневмофитинги NBPT изготовлены из конструкционного пластика PBT(полибутилентерефталат), что делает их прочнее, а так же увеличивает срок службы, по сравнению с аналогами из обычного ПВХ пластика. Фитинги имеют усиленные цанговые зажимы, которые образуют равномерное уплотнение вокруг трубки, обеспечивая высокую надежность и длительный срок службы,позволяя многократно подсоединять и отсоединять трубку (более 1000 циклов)

Технические характеристики

Рабочее давление

0 – 1 МПа (⁠10 Атм⁠)

Максимально допустимое давление

1,5 МПа (⁠14,0 Атм⁠)

Отрицательное давление

0,1 МПа (⁠1 Атм⁠)

Рабочая температура

от 0 °C до +60 °C

Рабочая среда

воздух

Материал исполнения

корпус - пластик-полибутилентерефталат, нажимная втулка - полиоксиметилен (⁠POM⁠), стопорные зубчатые кольца - нержавеющая сталь AISI 304/316, уплотнение - нитрильный каучук (⁠NBR⁠).

Пример условного обозначения фитинга

BVU 6-4 , где BVU - модель, 6-4 – внутренний диаметр цанг 6 мм, 4мм.
