Рабочее давление
0 – 1 МПа (10 Атм)
Дроссели и клапаны

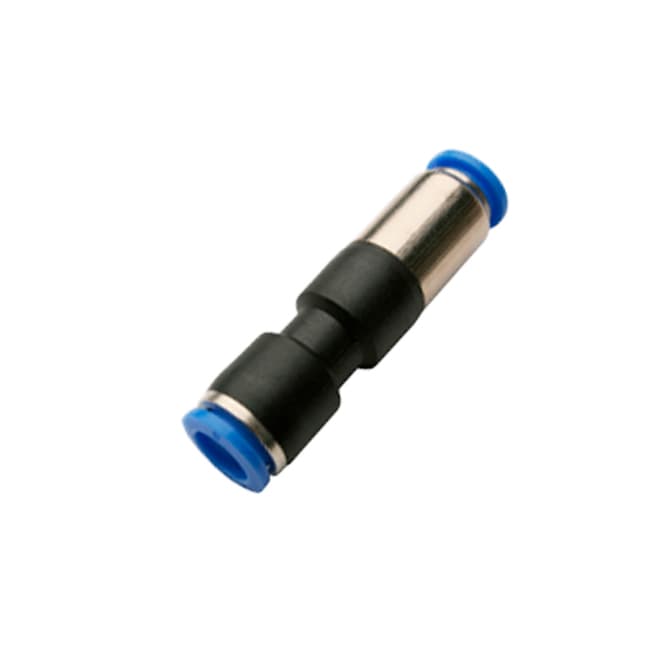

Стоп-фитинг комбинированный цанговый SPU
Цена по запросу
Размерный ряд фитинга
| МОДЕЛЬ ФИТИНГА | Внутренний диаметр цанги D (мм) |
|---|---|
| SPU 4 | 4 |
| SPU 6 | 6 |
| SPU 8 | 8 |
| SPU 10 | 10 |
| SPU 12 | 12 |
Описание
Стоп-фитинг SPU предназначен для остановки потока воздуха в пневматической линии. Фитинг пропускают воздух в обоих направлениях, только тогда когда в фитинги вставлена пневмотрубка. Перекрытие потока воздуха происходит при разрыве пневматической линии (трубка удалена из фитинга).
Предназначен для монтажа пневматических линий.
Клапан имеет два цанговых порта подключения одного размера.
Размеры цанг в миллиметрах (мм), соответствуют наружным диаметрам присоединяемых пневматических трубок в (мм).
Пневматические клапаны NBPT имеют усиленные цанговые зажимы, которые образуют равномерное уплотнение вокруг трубки, обеспечивая высокую надежность и длительный срок службы, позволяя многократно подсоединять и отсоединять трубку (более 1000 циклов).
Технические характеристики
Максимально допустимое давление
1,5 МПа (14,0 Атм)
Отрицательное давление
0,1 МПа (1 Атм)
Рабочая температура
от -20 °C до +60 °C
Рабочая среда
воздух
Материал исполнения
корпус (комбинированный) - латунь и PBT(полибутилентерефталат). Латунь марки ЛС59-1(многокомпонентный медный сплав, содержание меди:57-60%, цинк:37,5-42,2%, свинец:0,8-1,9%) с никелевым покрытием, нажимная втулка - полиоксиметилен (POM), стопорные зубчатые кольца - нержавеющая сталь AISI 304/316, уплотнение - нитрильный каучук (NBR).
Пример условного обозначения фитинга
SPU 6 , где S PU - модель, 6 - внутренний диаметр цанг 6мм
