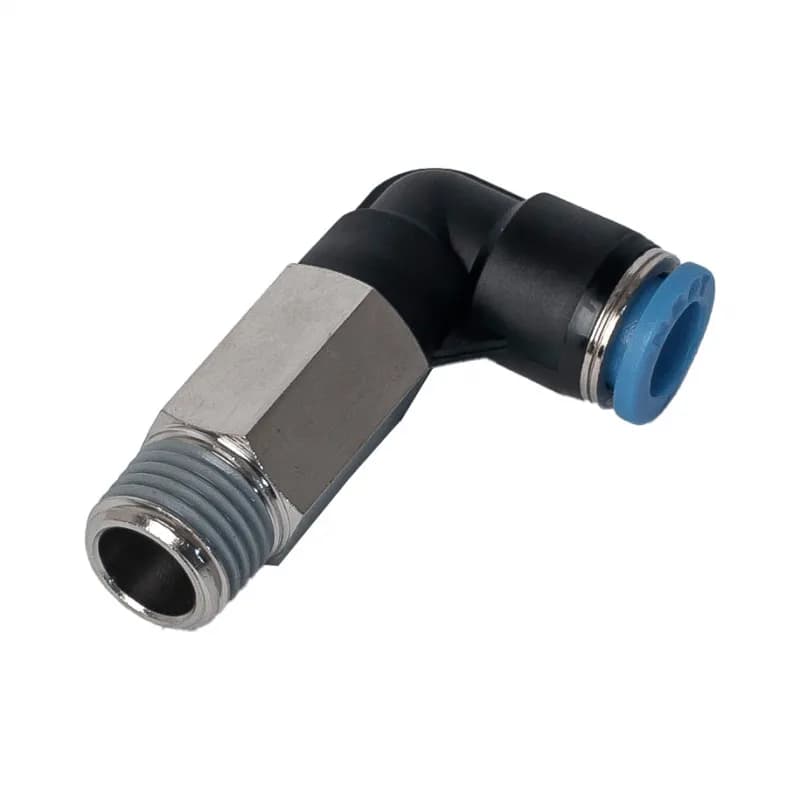

Фитинг комбинированный цанговый угловой PLL

Цена по запросу

Размерный ряд фитинга (⁠цанга - резьба⁠)

4-M5*0,8	6-M5*0,8	8-01	10-01	12-01
4-M6*1	6-M6*1	8-02	10-02	12-02
4-01	6-01	8-03	10-03	12-03
4-02	6-02	8-04	10-04	12-04
4-03	6-03	—	—	—
—	6-04	—	—	—

Описание

Фитинг PLL удлиненный, предназначен для монтажа пневматических линий и обеспечивает надёжное герметичное соединение.

Отличается повышенной надёжностью, устойчивостью к агрессивным средам, разницам температур, нефтепродуктам, скачкам давления и высоким сроком эксплуатации.

Имеет два порта подключения - цанговый и резьбовой (резьба R или М) .

Фитинг PLL является поворотным.

кодировка резьбы конической

Технические характеристики

Рабочее давление

0 – 1 МПа (⁠10 Атм⁠)

Максимально допустимое давление

1,5 МПа (⁠14,0 Атм⁠)

Отрицательное давление

0,1 МПа (⁠1 Атм⁠)

Рабочая температура

от -20 °C до +60 °C

Рабочая среда

воздух

Материал исполнения

корпус - пластик-полибутилентерефталат, латунь марки ЛС59-1(⁠многокомпонентный медный сплав, содержание меди:57-60%, цинк:37,5-42,2%, свинец:0,8-1,9%⁠) с никелевым покрытием, нажимная втулка - полиоксиметилен (⁠POM⁠), стопорные зубчатые кольца - нержавеющая сталь AISI 304/316, уплотнение - нитрильный каучук (⁠NBR⁠).

Пример условного обозначения фитинга

PLL 4-M6 , где PLL - модель, 4 - ø цанги 4мм , M6 - резьба метрическая М6
