Фитинг комбинированный цанговый Т-образный PT

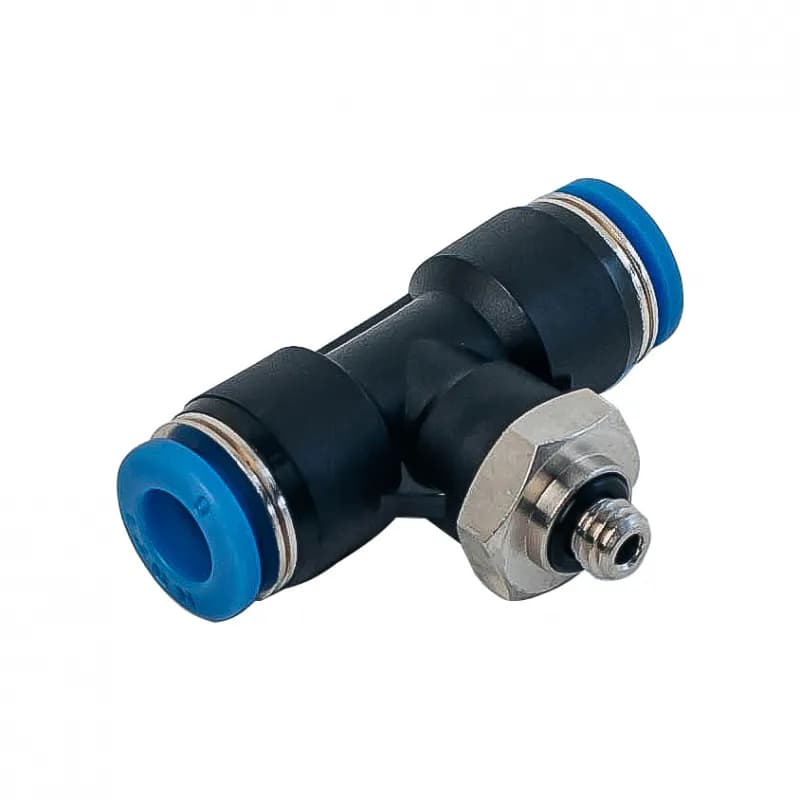

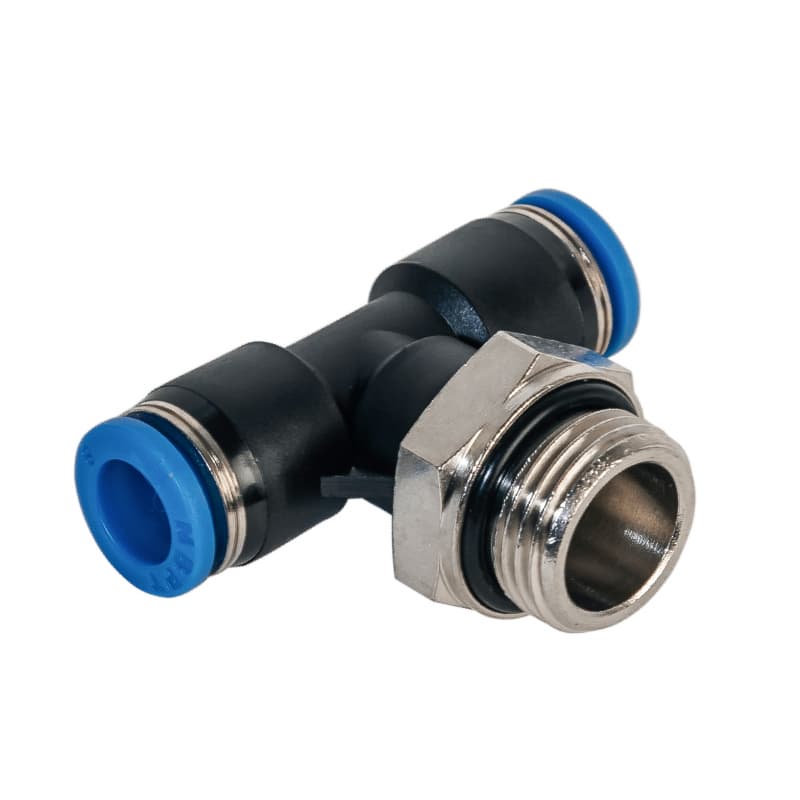

Фитинг комбинированный цанговый Т-образный PT — фото 3

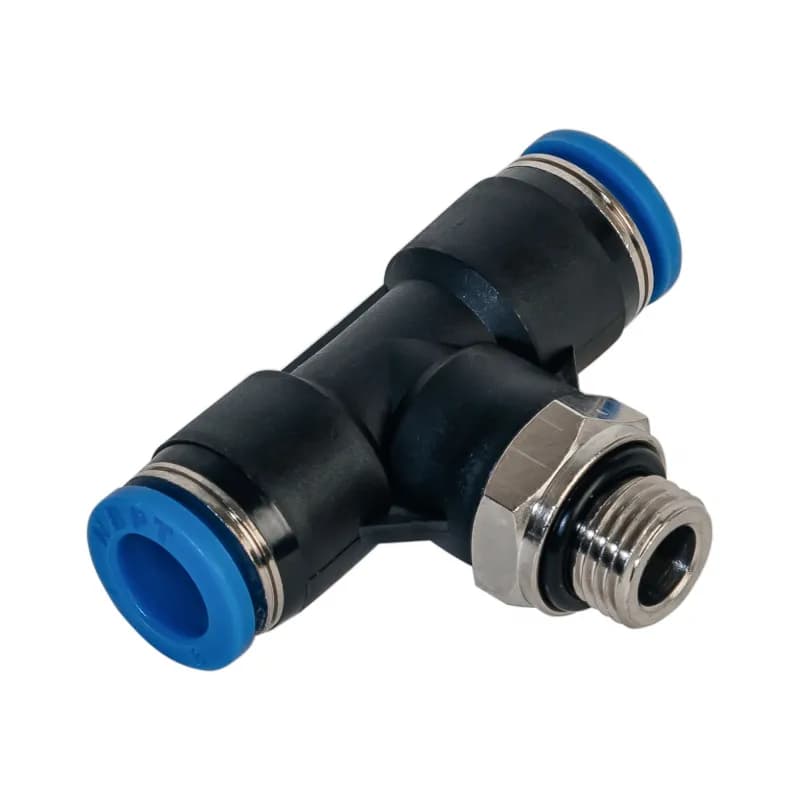

Фитинг комбинированный цанговый Т-образный PT — фото 4

Цена по запросу

Размерный ряд фитинга

4-01	6-01	8-01	10-01	12-01	14-03	16-03
4-02	6-02	8-02	10-02	12-02	14-04	16-04
4-03	6-03	8-03	10-03	12-03	—	16-06
4-G01	6-04	8-04	10-04	12-04	—	—
4-G02	6-G01	8-G01	10-G01	12-G01	—	—
4-G03	6-G02	8-G02	10-G02	12-G02	—	—
4-M5*0,8	6-G03	8-G03	10-G03	12-G03	—	—
4-M6*1	6-G04	8-G04	10-G04	12-G04	—	—
4-M8*1	6-M5*0,8	8-M6*1	10-M6*1	12-M10*1	—	—
—	6-M6*1	8-M8*1	10-M8*1	12-M10*1.5	—	—
—	6-M8*1	8-M10*1	10-M10*1	12-M12*1,25	—	—
—	6-M10*1	8-M10*1,5	10-M10*1,5	12-M12*1,5	—	—
—	6-M10*1,5	8-M12*1,25	10-M12*1,25	12-M14*1,5	—	—
—	6-M12*1,25	8-M12*1,5	10-M12*1,5	12-M16*1,5	—	—
—	6-M12*1,5	8-M14*1,5	10-M14*1,5	12-M20*1,5	—	—
—	6-M14*1,5	8-M16*1,5	10-M16*1,5	12-M22*1,5	—	—
—	6-M16*1,5	8-M20*1,5	10-M20*1,5	—	—	—
—	6-M20*1,5	8-M22*1,5	10-M22*1,5	—	—	—
—	6-M22*1,5	—	—	—	—	—

Описание

Фитинг PT предназначен для монтажа пневматических линий и обеспечивает надёжное герметичное соединение.

Отличается повышенной надёжностью, устойчивостью к агрессивным средам, разницам температур, нефтепродуктам, скачкам давления и высоким сроком эксплуатации.

Имеет три порта подключения - два цанговых (одного размера) и один резьбовой (наружная резьба М,R,G).

Фитинги PT c конической резьбой R имеют самоуплотняющееся тефлоновое напыление, фитинги с цилиндрической резьбой G – уплотнительное кольцо из NBR.

Размеры цанг в миллиметрах (мм), соответствуют наружным диаметрам соединяемых пневматических трубок в (мм).

резьбы

Технические характеристики

Рабочее давление

0 – 1 МПа (⁠10 Атм⁠)

Максимально допустимое давление

1,5 МПа (⁠14,0 Атм⁠)

Отрицательное давление

0,1 МПа (⁠1 Атм⁠)

Рабочая температура

от -20 °C до +60 °C

Рабочая среда

воздух

Материал исполнения

корпус - пластик-полибутилентерефталат, латунь марки ЛС59-1(⁠многокомпонентный медный сплав, содержание меди:57-60%, цинк:37,5-42,2%, свинец:0,8-1,9%⁠) с никелевым покрытием, нажимная втулка - полиоксиметилен (⁠POM⁠), стопорные зубчатые кольца - нержавеющая сталь AISI 304/316, уплотнение - нитрильный каучук (⁠NBR⁠).

Пример условного обозначения фитинга

PT 6-G02 , где PT - модель, 6 - ø цанги 6мм , G02 - наружная резьба G 1/4 дюйма
