Фитинг комбинированный цанговый прямой PMF

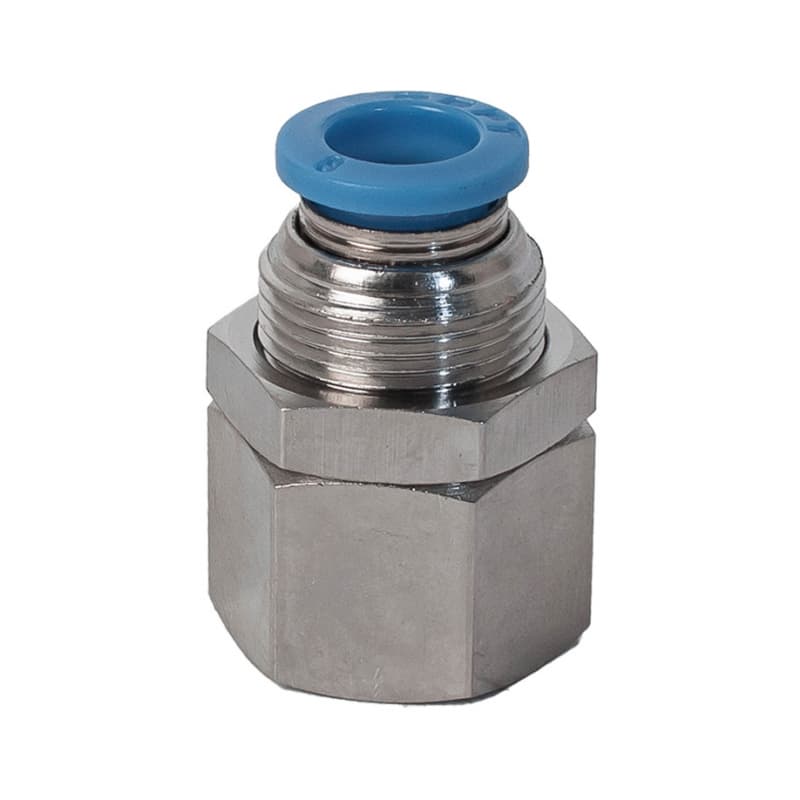

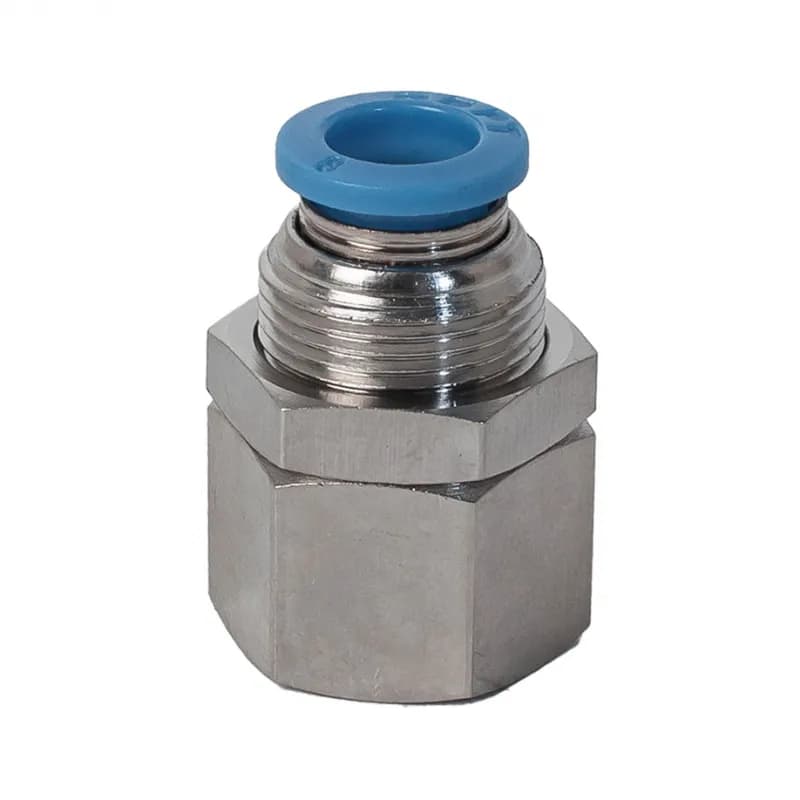

Фитинг комбинированный цанговый прямой PMF — фото 3

Цена по запросу

Размерный ряд фитинга

4-01	6-01	8-01	10-01	12-01
4-02	6-02	8-02	10-02	12-02
4-M5*0,8	6-03	8-03	10-03	12-03
—	6-04	8-04	10-04	12-04
—	6-M5*0,8	—	—	—

Описание

Предназначен для монтажа пневматических линий и обеспечивает надёжное герметичное соединение.

Отличается повышенной надёжностью, устойчивостью к агрессивным средам, разницам температур, нефтепродуктам, скачкам давления и высоким сроком эксплуатации.

Имеет два порта подключения - цанговый и резьбовой (внутренняя резьба M или R).

код

Технические характеристики

Рабочее давление

0 – 1 МПа (⁠10 Атм⁠)

Максимально допустимое давление

1,5 МПа (⁠14,0 Атм⁠)

Отрицательное давление

0,1 МПа (⁠1 Атм⁠)

Рабочая температура

от -20 °C до +60 °C

Рабочая среда

воздух

Материал исполнения

корпус - латунь марки ЛС59-1(⁠многокомпонентный медный сплав, содержание меди:57-60%, цинк:37,5-42,2%, свинец:0,8-1,9%⁠) никелевым покрытием, нажимная втулка - полиоксиметилен (⁠POM⁠), стопорные зубчатые кольца - нержавеющая сталь AISI 304/316, уплотнение - нитрильный каучук (⁠NBR⁠).

Пример условного обозначения фитинга

PMF 6-02 , где PMF - модель, 6 - ø цанги 6мм , 02 - резьба R 1/4 дюйма
