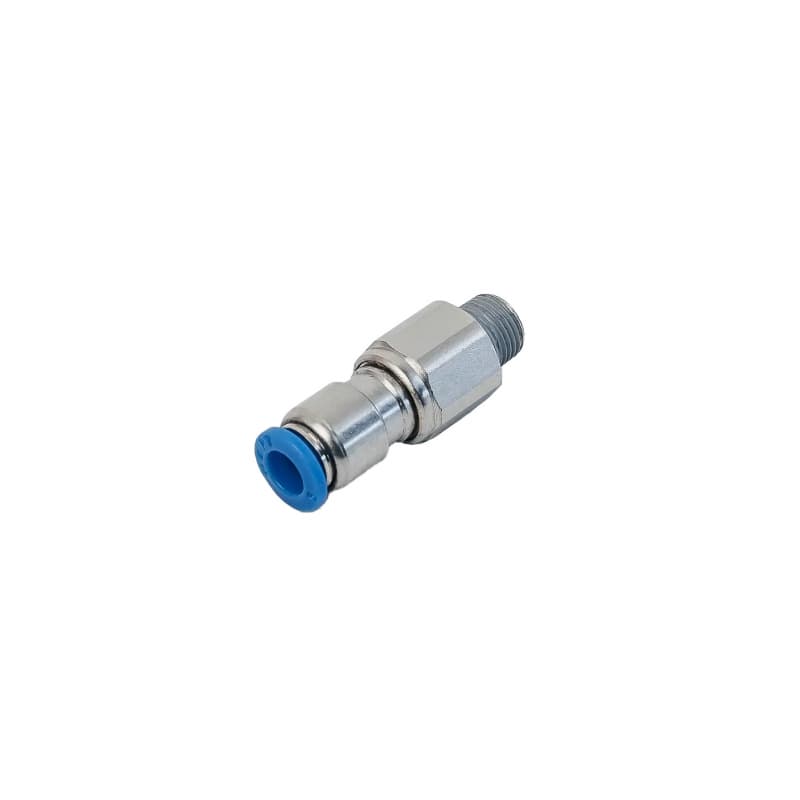

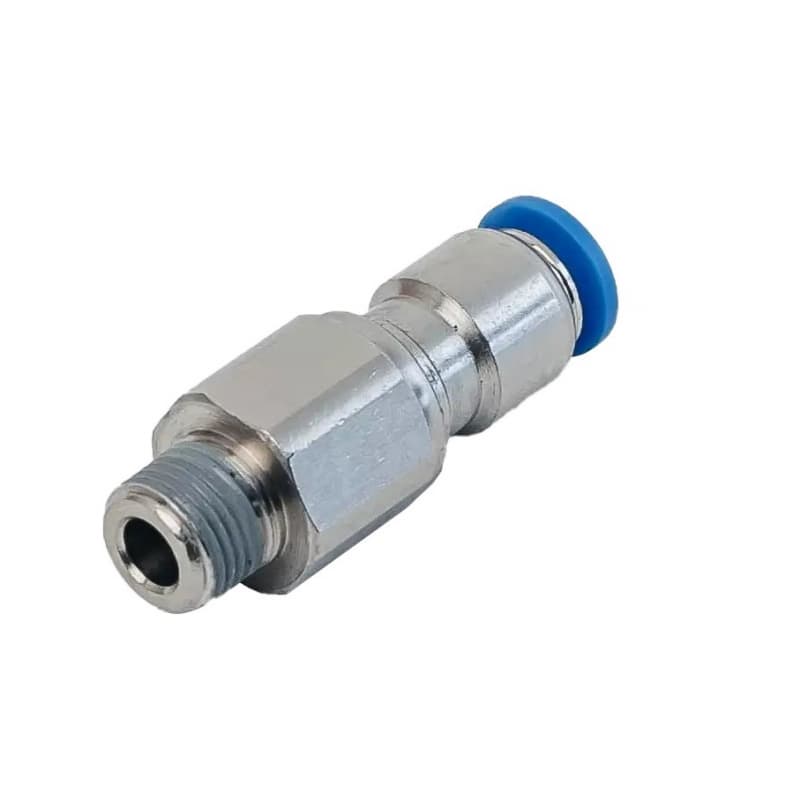

Фитинг комбинированный цанговый прямой RC

Цена по запросу

Размерный ряд фитинга (⁠цанга - резьба⁠)

4-01	6-01	8-01	10-02	12-02
4-02	6-02	8-02	10-03	12-03
—	—	8-03	—	12-04
—	—	—	—	—

Описание

Фитинг цанговый с шарикоподшипником RС предназначен для монтажа пневматических линий и обеспечивает надёжное герметичное соединение.

Отличается повышенной надёжностью, устойчивостью к агрессивным средам, разницам температур, нефтепродуктам, скачкам давления и высоким сроком эксплуатации.

Имеет два порта подключения - цанговый и резьбовой (резьба наружная коническая R).

Вращение цанговой части фитинга 360 °.

кодировка резьб

Технические характеристики

Скорость вращения в зависимости от размера цангового соединения

4-6 мм - 500 об/мин, 8 мм - 400 об/м, 10 мм - 300 об/м, 12 мм- 250 об/мин/.

Рабочее давление

0 – 1 Мпа (⁠10 Атм⁠)

Максимально допустимое давление

1,5 Мпа (⁠14,0 Атм⁠).

Рабочая температура

от -20 °C до +60 °C.

Материал исполнения

корпус - латунь марки ЛС59-1(⁠многокомпонентный медный сплав, содержание меди:57-60%, цинк:37,5-42,2%, свинец:0,8-1,9%⁠) с никелевым покрытием, нажимная втулка - полиоксиметилен (⁠POM⁠), стопорные зубчатые кольца - нержавеющая сталь AISI 304/316, уплотнение - нитрильный каучук (⁠NBR⁠).

Пример условного обозначения фитинга

RС 6-02 , где RС - модель, 6 - ø цанг 6мм , 02 - размер резьбы R 1/4 дюйма
