Особенности
возможность монтажа с использованием трубок с любой толщиной стенки (удаление втулки позволяет использовать трубку с любой толщиной стенки).
Фитинги

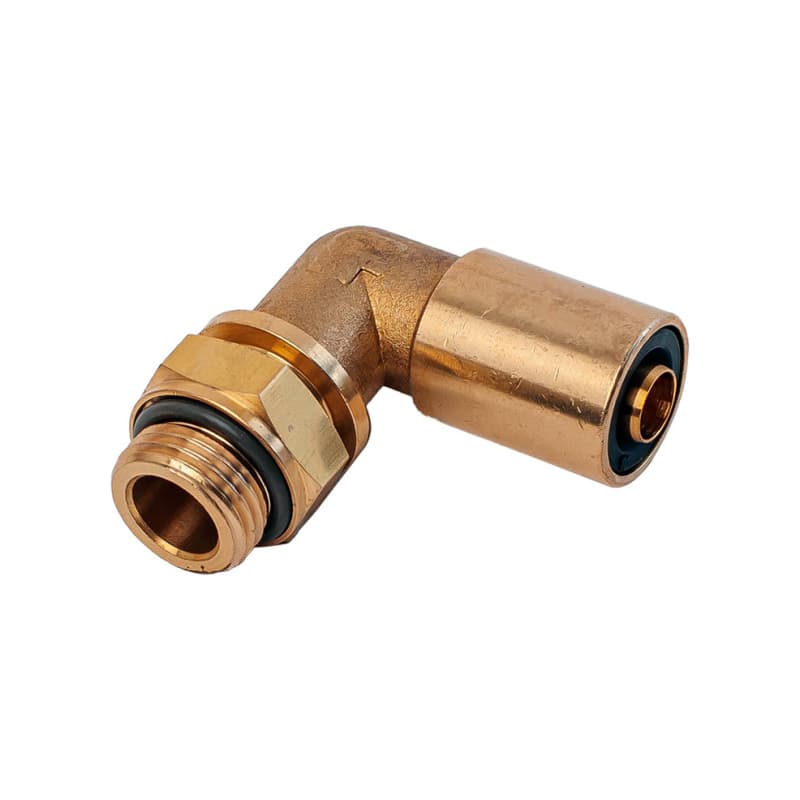

Фитинг латунный цанговый L-образный с наружной резьбой GPLT
Цена по запросу
Размерный ряд фитинга (цанга - резьба)
| 8-M12*1,5 | 8-M16*1,5 | 8-M22*1,5 |
|---|---|---|
| 10-M12*1,5 | 10-M16*1,5 | 10-M22*1,5 |
| 12-M16*1,5 | 12-M22*1,5 | 15-M22*1,5 |
Описание
Фитинг угловой GPLT с закрытой цангой и резьбовым метрическим подключением предназначен для монтажа пневматических контуров тормозных систем. Отличается высокой надёжностью, устойчивостью к колебанию температур, нефтепродуктам, пыли, влаги и грязи. Утопленные цанги обеспечивают свободный демонтаж после длительного срока эксплуатации.
Установленная латунная втулка внутри цанги позволяет использовать трубку с тонкой стенкой.
Корпус фитинга изготовлен путём литья под давлением, что исключает наличие раковин и микротрещин.
Размеры цанги в миллиметрах (мм), соответствуют наружному диаметру присоединяемой трубки в (мм).
- Материал - латунь марки ЛС59 в чушках без добавления вторичного сырья
Технические характеристики
Примечание
демонтаж трубки осуществляется специальным пластиковым ключом DRK.
Портов подключения
3
Рабочее давление
до 10 Атм
Макс. давление
16 Атм
Рабочая температура
-40°C +80°C
Материал уплотнительного кольца
бутадиен-нитрильный каучук NBP, устойчивый к перепадам температур и нефтепродуктам
Пример условного обозначения фитинга
GPLT 12-М22*1,5, где GPLT - модель, 12 – наружный диаметр присоединяемой пневмотрубки (12 мм), M22*1,5 – наружная резьба М 22*1,5 с уплотнительным кольцом
