Имеет два цанговых порта подключения. Существует две модификации фитинга
прямого и переходного соединения.
Фитинги

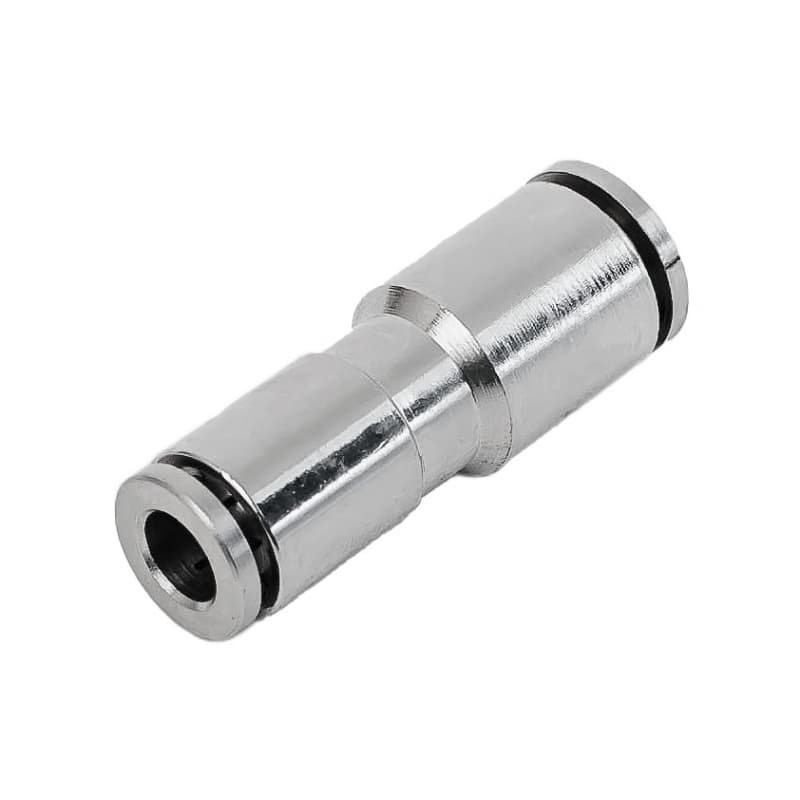

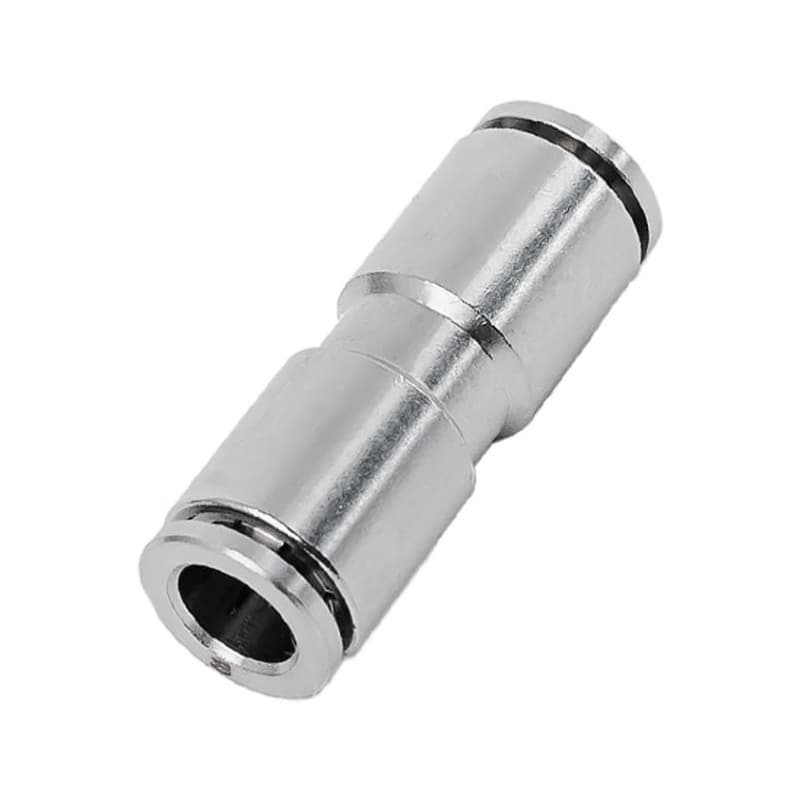

Фитинг латунный цанговый прямой IPUT (NPUT)
Цена по запросу
Размерный ряд фитинга
| МОДЕЛЬ ФИТИНГА | D1(mm) | D2(mm) |
|---|---|---|
| IPUT 4 | 4 | 4 |
| IPUT 6 | 6 | 6 |
| IPUT 8 | 8 | 8 |
| IPUT 10 | 10 | 10 |
| IPUT 12 | 12 | 12 |
| IPUT 6-4 | 6 | 4 |
| IPUT 8-6 | 8 | 6 |
| IPUT 10-8 | 10 | 8 |
| IPUT 12-10 | 12 | 10 |
Описание
Фитинг латунный цанговый прямой IPUT (NPUT) используется для монтажа пневматических линий работающих в условиях повышенных температур и слабоагрессивных сред.
В отличии от пластиковых фитингов аналогичной конфигурации латунные фитинги более устойчивы к механическим воздействиям и имеют более длительный срок службы.
Размеры цанг в миллиметрах (мм), соответствуют наружным диаметрам соединяемых пневматических трубок в (мм).
Технические характеристики
Рабочая среда
воздух, вакуум, вода, технические жидкости.
Рабочее давление
0 - 1,0 МПа (10 Бар)
Максимально допустимое давление
3,0 МПа (30 Бар)
Отрицательное давление
-100 кПа
Рабочая температура
от - 30 °C до + 140 °C
Материал исполнения
корпус -латунь марки ЛС59-1(многокомпонентный медный сплав, содержание меди: 57-60%, цинк: 37,5-42,2%, свинец: 0,8-1,9%), покрытие корпуса - никель, стопорное зубчатое кольцо - нержавеющая сталь AISI 316 (08Х16Н11М3), уплотнение- FKM (фторкаучук).
Пример условного обозначения фитинга
IPUT 6 , где IPUT - модель, 6 – наружные диаметры соединяемых пневмотрубок (мм).
