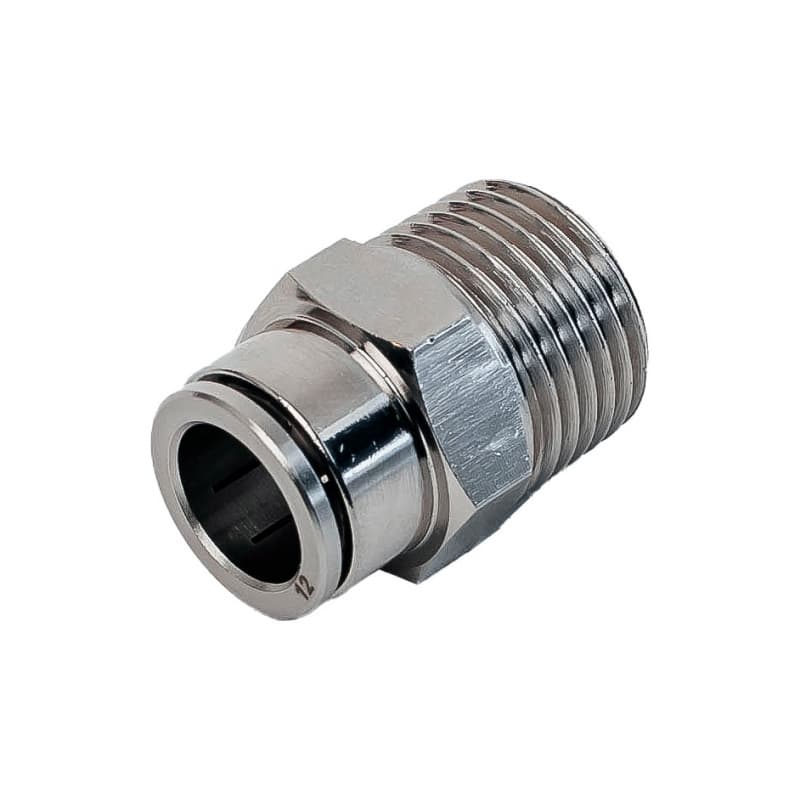

Фитинг латунный цанговый с резьбой NPCT

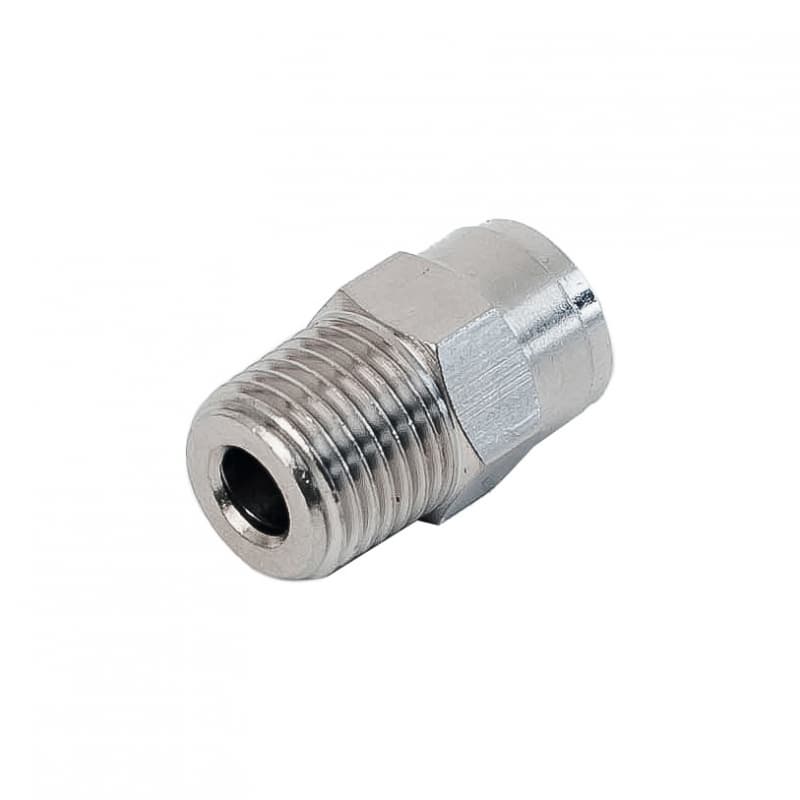

Фитинг латунный цанговый с резьбой NPCT — фото 3

Фитинг латунный цанговый с резьбой NPCT — фото 4

Цена по запросу

Размерный ряд фитинга

04-01	06-01	08-01	10-01	12-02
4-02	06-02	08-02	10-02	12-03
4-03	06-03	08-03	10-03	12-04
04-G01	06-04	08-04	10-04	12-G02
04-G02	6-G01	8-G01	10-G01	12-G03
4-M5*0,8	6-G02	8-G02	10-G02	12-G04
4-M6*1	6-G03	8-G03	10-G03	12-M12*1,25
4-M8*1	6-G04	8-G04	10-G04	12-M12*1,5
4-M10*1	6-M5*0,8	8-M8*1	10-M8*1	12-M14*1,5
4-M12*1,25	6-M6*1	8-M10*1	10-M10*1	12-M16*1,5
—	6-M8*1	8-M12*1,25	10-M12*1,25	12-M20*1,5
—	6-M10*1	8-M12*1,5	10-M12*1,5	12-M22*1,5
—	6-M12*1,25	8-M14*1,5	10-M14*1,5	—
—	6-M12*1,5	8-M16*1,5	10-M16*1,5	—
—	6-M14*1,5	8-M20*1,5	10-M20*1,5	—
—	6-M16*1,5	8-M22*1,5	10-M22*1,5	—
—	6-M20*1,5	—	—	—
—	6-M22*1,5	—	—	—

Описание

Фитинг прямой латунный NPCT c цанговым подключением и наружной резьбой, используется для монтажа пневматических линий работающих в условиях повышенных температур и слабоагрессивных сред.

В отличии от пластиковых фитингов аналогичной конфигурации фитинги NPCT более устойчивы к механическим воздействиям и имеют более длительный срок службы.

Размеры цанг в миллиметрах (мм), соответствуют наружным диаметрам соединяемых пневматических трубок в (мм).

кодировка

Технические характеристики

Фитинг NPCT имеет два порта подключения

цанговый и резьбовой.

Резьбовой порт имеет три модификации

наружная метрическая резьба М(⁠в мм⁠), наружная трубная коническая R(⁠в дюймах⁠), внешняя трубная цилиндрическая G(⁠в дюймах⁠)

Рабочая среда

воздух, вакуум, вода, технические жидкости.

Рабочее давление

0 - 1,0 МПа (⁠10 Бар⁠)

Максимально допустимое давление

3,0 МПа (⁠30 Бар⁠)

Отрицательное давление

-100 кПа

Рабочая температура

от - 30 °C до + 140 °C

Материал исполнения

корпус -латунь марки ЛС59-1(⁠многокомпонентный медный сплав, содержание меди: 57-60%, цинк: 37,5-42,2%, свинец: 0,8-1,9%⁠), покрытие корпуса - никель, стопорное зубчатое кольцо - нержавеющая сталь AISI 316 (⁠08Х16Н11М3⁠), уплотнение цанги- FKM (⁠фторкаучук⁠), уплотнительное кольцо- нитрильный каучук (⁠NBR⁠).

Пример условного обозначения фитинга

NPCT 6-02 , где NPCT - модель, 6 – внутренний диаметр цанги 6 мм, 02 - резьба коническая R 1/4 дюйма.
