Размерный ряд фитинга

МОДЕЛЬ ФИТИНГА	Внешний диаметр присоединяемой трубки, (⁠мм⁠)
GPUT 06	6
GPUT 08	8
GPUT 10	10
GPUT 12	12

Описание

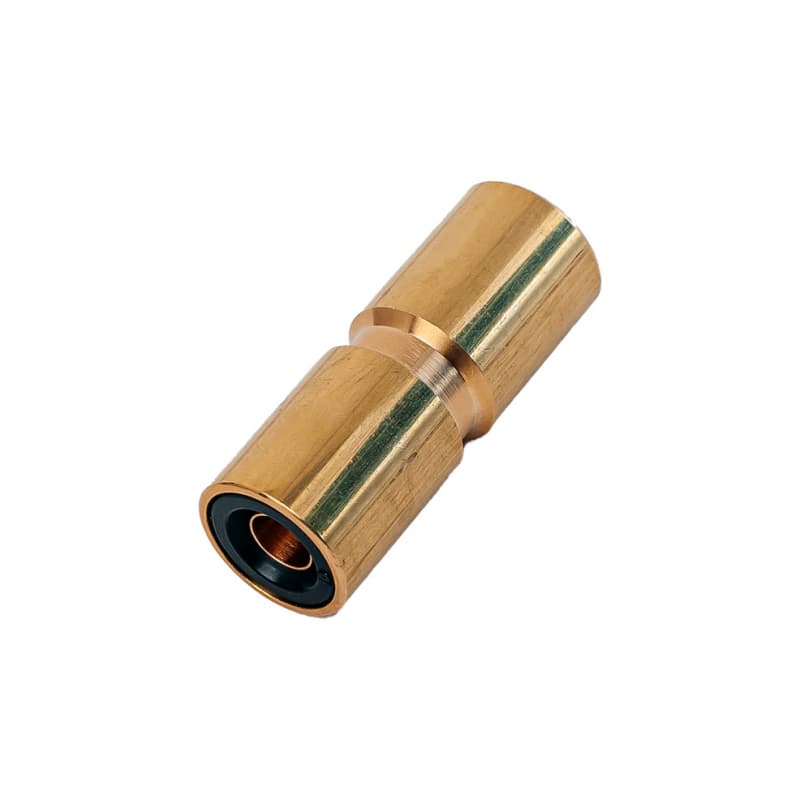

Фитинг прямой с закрытыми цангами предназначен для монтажа пневматических контуров тормозных систем. Отличается высокой надёжностью, устойчивостью к колебанию температур, нефтепродуктам, пыли, влаги и грязи. Утопленные цанги обеспечивают свободный демонтаж после длительного срока эксплуатации.

Корпус фитинга изготовлен путём литья под давлением, что исключает наличие раковин и микротрещин.

Размеры цанг в миллиметрах (мм), соответствуют наружным диаметрам соединяемых пневматических трубок в (мм).

Материал - латунь марки ЛС59 в чушках без добавления вторичного сырья.

Демонтаж трубки осуществляется специальным пластиковым ключом-съемником DRK.

Технические характеристики

Отличие от аналогов

Возможность монтажа с использованием трубок с любой толщиной стенки. Установленная латунная втулка внутри цанги позволяет использовать трубку с тонкой стенкой. Удаление втулки позволяет использовать трубку с любой толщиной стенки.

Портов подключения

2

Рабочее давление

до 10 Атм.

Макс. давление

16 Атм.

Рабочая температура

-40°C +80°C

Материал уплотнительного кольца

бутадиен-нитрильный каучук NBP, устойчивый к перепадам температур и нефтепродуктам.
