Фитинг KIM имеет два компрессионных порта подключения
компрессионный и резьбовой.
Фитинги

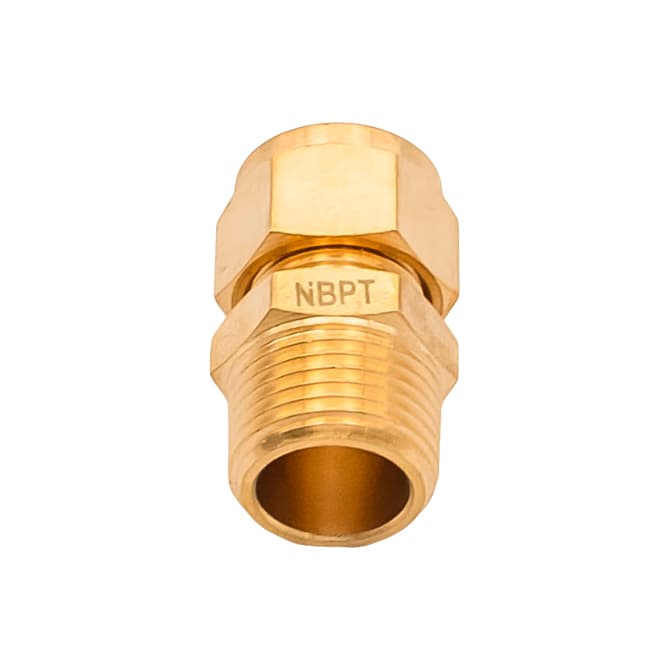

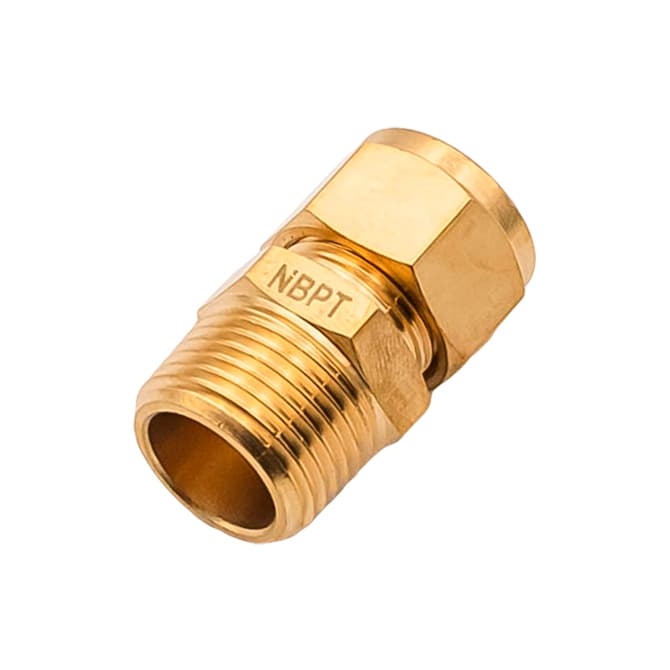

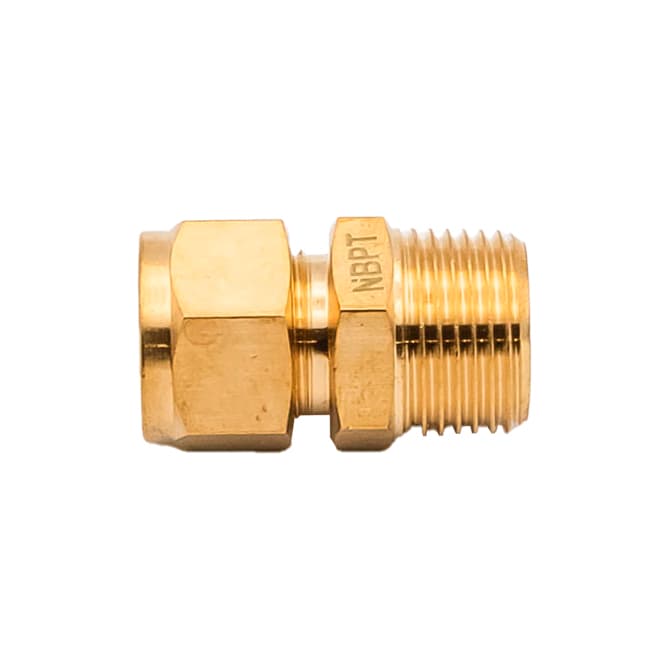

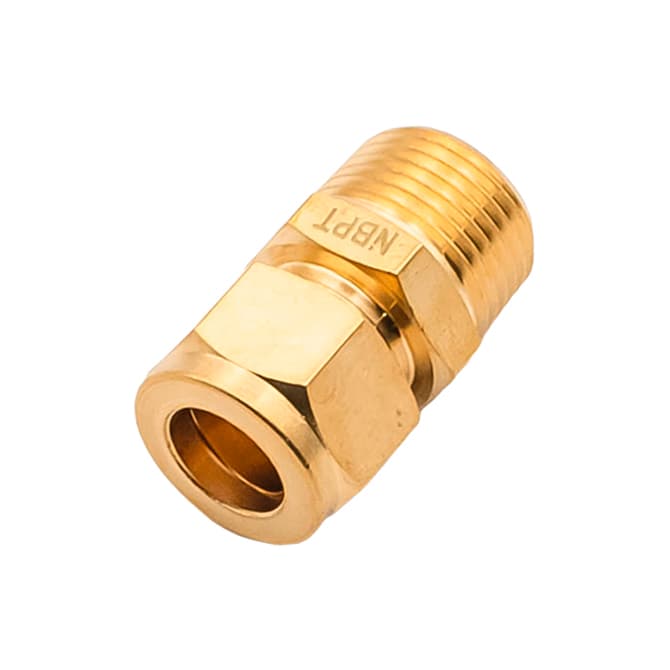

Фитинг латунный компрессионный KIM
Цена по запросу
Размерный ряд фитинга
| МОДЕЛЬ ФИТИНГА | Внешний диаметр трубки, (мм) | Размер наружной резьбы R (дюймы) |
|---|---|---|
| KIM 4-01 | 4 | R1/8 |
| KIM 4-02 | 4 | R1/4 |
| KIM 6-01 | 6 | R1/8 |
| KIM 6-02 | 6 | R1/4 |
| KIM 6-03 | 6 | R3/8 |
| KIM 8-01 | 8 | R1/8 |
| KIM 8-02 | 8 | R1/4 |
| KIM 8-03 | 8 | R3/8 |
| KIM 10-02 | 10 | R1/4 |
| KIM 10-03 | 10 | R3/8 |
| KIM 10-04 | 10 | R1/2 |
| KIM 12-02 | 12 | R1/4 |
| KIM 12-03 | 12 | R3/8 |
| KIM 12-04 | 12 | R1/2 |
Описание
Фитинг компрессионный прямой KIM используется для монтажа пневматических и гидравлических линий в условиях слабоагрессивных сред. Фитинги из латуни устойчивы к механическим воздействиям и имеют длительный срок службы.
Технические характеристики
Область применения фитинга KIM
магистрали сжатого воздуха, магистрали холодильных установок и систем кондиционирования, гидравлические тормозные и трансмиссионные системы.
Особенности
фитинг может использоваться для соединения металлических трубок .
Рабочая среда
воздух, вакуум, вода, технические жидкости
Рабочее давление
соответствует рабочему давлению применяемой трубки
Максимально допустимое давление
соответствует макс. давлению применяемой трубки
Отрицательное давление
-100 кПа
Рабочая температура
соответствует макс.температуре применяемой трубки
Материал исполнения
корпус -латунь марки ЛС59-1(многокомпонентный медный сплав, содержание меди: 57-60%, цинк: 37,5-42,2%, свинец: 0,8-1,9%), покрытие корпуса - никель/без покрытия (два варианта исполнения), зажимная втулка - латунь
Пример условного обозначения фитинга
KIM 8-01, где KIM - модель фитинга, 8 - внешний диаметр трубки 8мм, 01 - размер присоединительной резьбы R1/8
