Рабочая среда
воздух, вакуум, вода, технические жидкости.
Фитинги

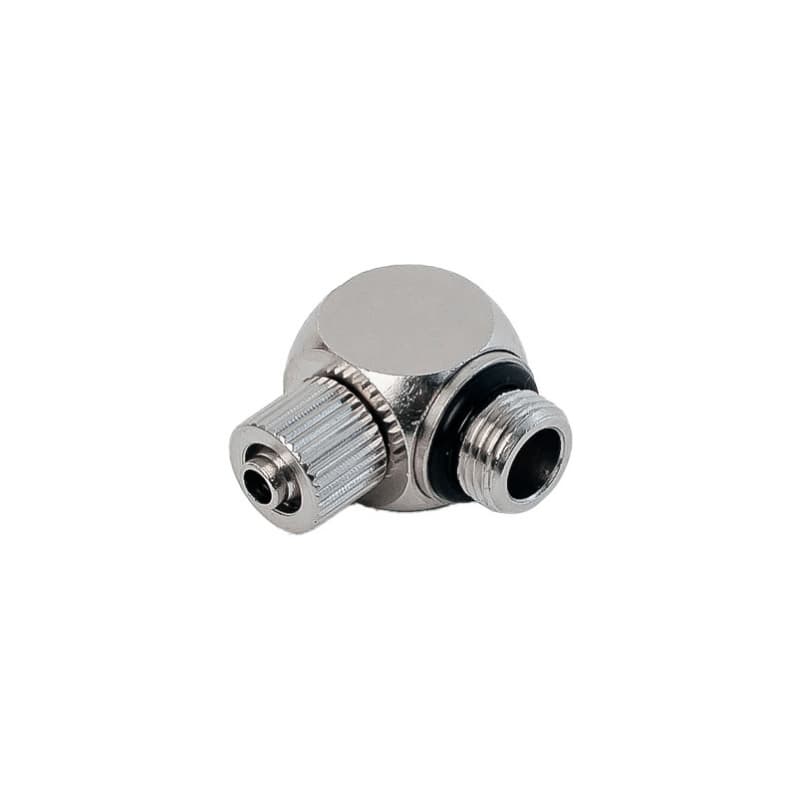

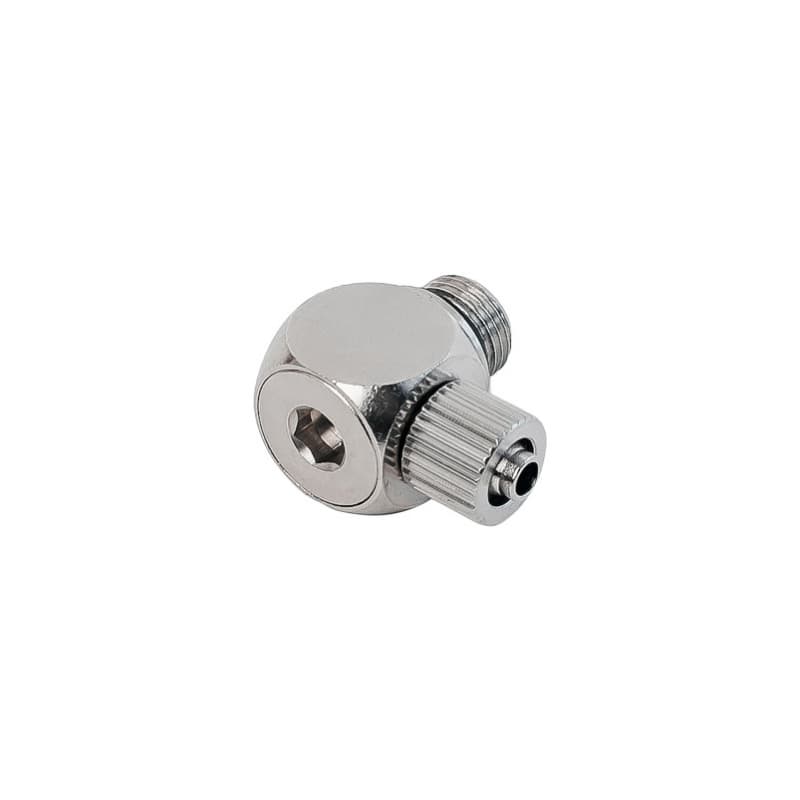

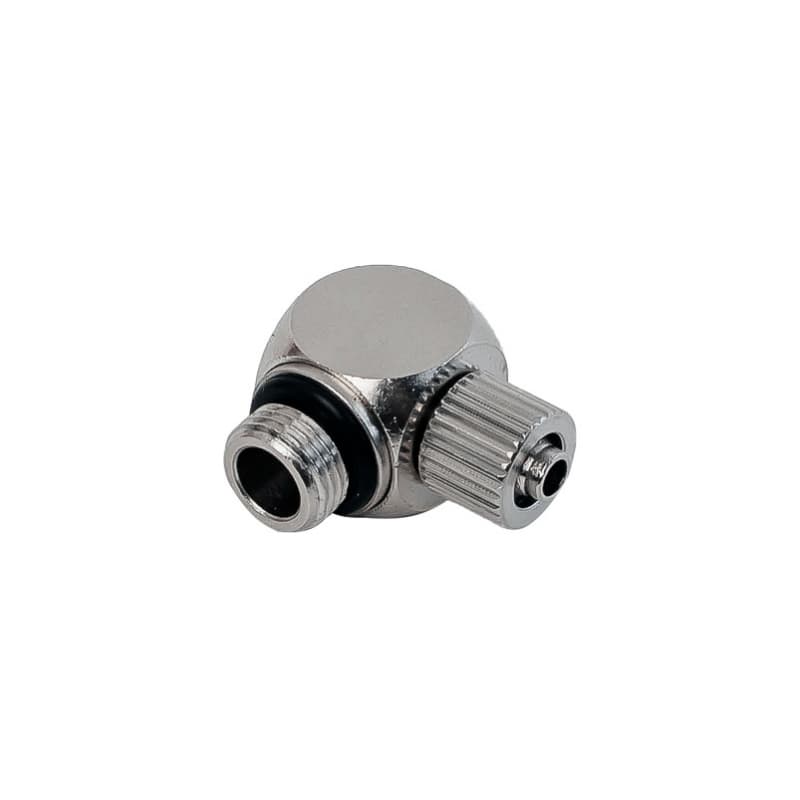

Фитинг латунный компрессионный мини TL
Цена по запросу
Размерный ряд фитинга
| МОДЕЛЬ ФИТИНГА | Внешний диаметр трубки, (мм) | Размер наружной резьбы G (дюймы) | Размер наружной резьбы М (mm) |
|---|---|---|---|
| TL 4-01G | 4 | G1/8 | — |
| TL 6-01G | 6 | G1/8 | — |
| TL 4-M5 | 4 | — | M5*08 |
| TL 6-M5 | 6 | — | M5*08 |
Описание
Фитинг латунный компрессионный L-образный TL используется для монтажа пневматических линий работающих в условиях слабоагрессивных сред. Фитинги из латуни устойчивы к механическим воздействиям и имеют длительный срок службы.
Фитинг TL имеет два порта подключения - компрессионный с накидной гайкой одного размера, резьбовой (внешняя резьба - трубная цилиндрическая G).
Технические характеристики
Рабочее давление
соответствует рабочему давлению применяемой трубки
Максимально допустимое давление
соответствует макс. давлению применяемой трубки
Отрицательное давление
-100 кПа
Рабочая температура
соответствует макс.температуре применяемой трубки.
Материал исполнения
корпус -латунь марки ЛС59-1(многокомпонентный медный сплав, содержание меди: 57-60%, цинк: 37,5-42,2%, свинец: 0,8-1,9%), покрытие корпуса - никель.
Пример условного обозначения фитинга
TL 04-01G , где TL - модель, 04 - нар.ø трубки (4mm), 01G - резьба G1/8
