Рабочая среда
воздух, вакуум, вода, технические жидкости.
Фитинги

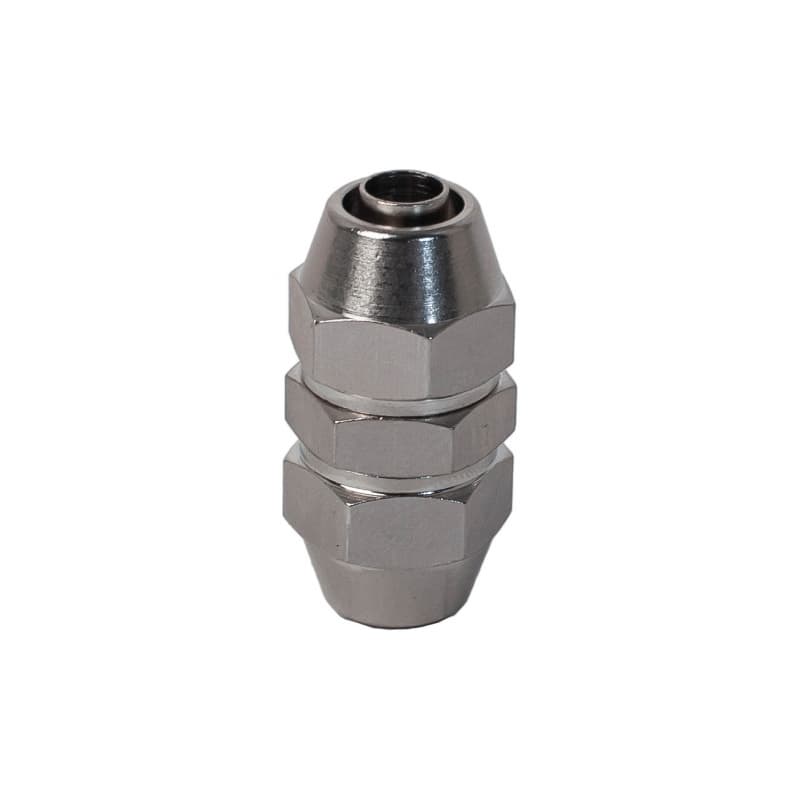

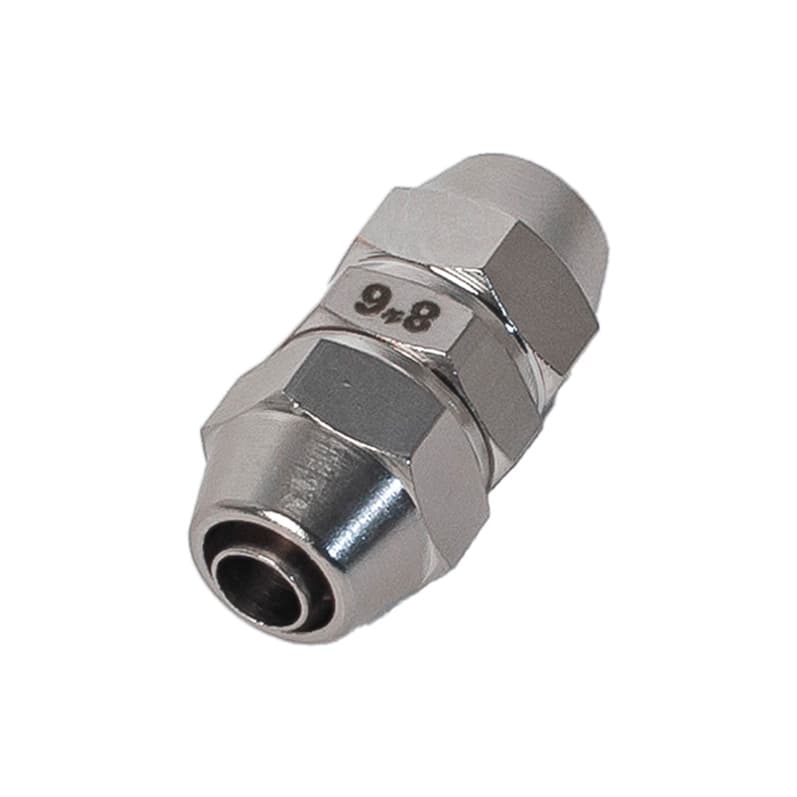

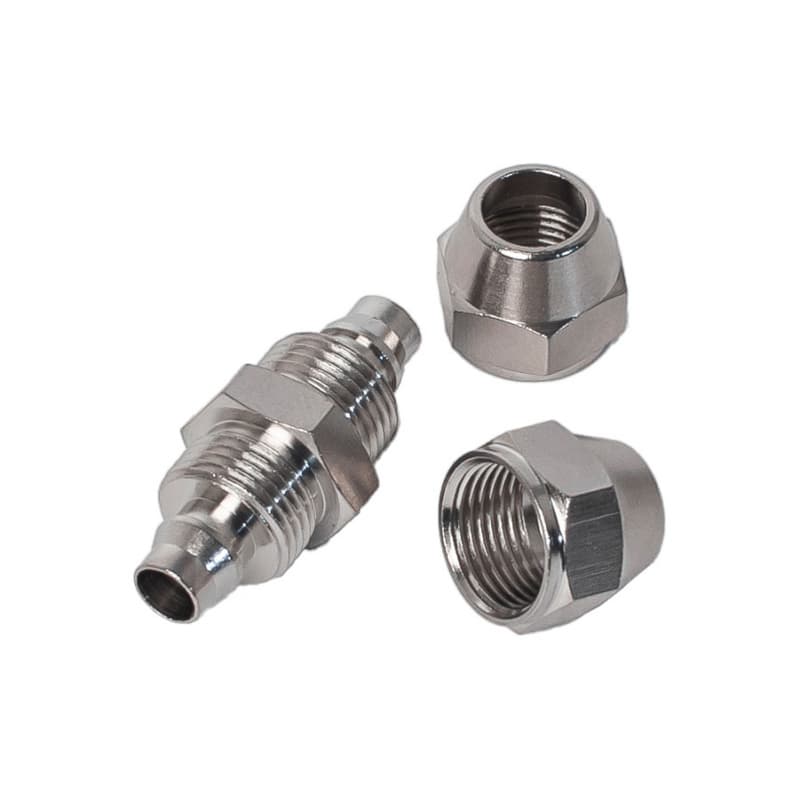

Фитинг латунный компрессионный SM-S-0
Цена по запросу
Размерный ряд фитинга
| МОДЕЛЬ ФИТИНГА | Внешний диаметр трубки, (мм) | Внутренний диаметр трубки, (мм) |
|---|---|---|
| SM-S0425-0 | 4 | 2,5 |
| SM-S0604-0 | 6 | 4 |
| SM-S0805-0 | 8 | 5 |
| SM-S0806-0 | 8 | 6 |
| SM-S1065-0 | 10 | 6,5 |
| SM-S1008-0 | 10 | 8 |
| SM-S1208-0 | 12 | 8 |
| SM-S1209-0 | 12 | 9 |
| SM-S1210-0 | 12 | 10 |
Описание
Фитинг компрессионный прямой SM-S-0 используется для монтажа пневматических линий работающих в условиях слабоагрессивных сред. Фитинги из латуни устойчивы к механическим воздействиям и имеют длительный срок службы.
Фитинг SM-S-0 имеет два компрессионных порта подключения одного размера.
Технические характеристики
Рабочее давление
соответствует рабочему давлению применяемой трубки
Максимально допустимое давление
соответствует макс. давлению применяемой трубки
Отрицательное давление
-100 кПа
Рабочая температура
соответствует макс.температуре применяемой трубки.
Материал исполнения
корпус -латунь марки ЛС59-1(многокомпонентный медный сплав, содержание меди: 57-60%, цинк: 37,5-42,2%, свинец: 0,8-1,9%), покрытие корпуса - никель.
Пример условного обозначения
SM-S0425-0, где SM-S-0- модель, 04 (4mm) - нар.ø трубки, 25 (2,5mm) внутр.ø трубки,
