Варианты резьб портов подключения
резьба внутренняя коническая (R), резьба внутренняя метрическая М.
Фитинги

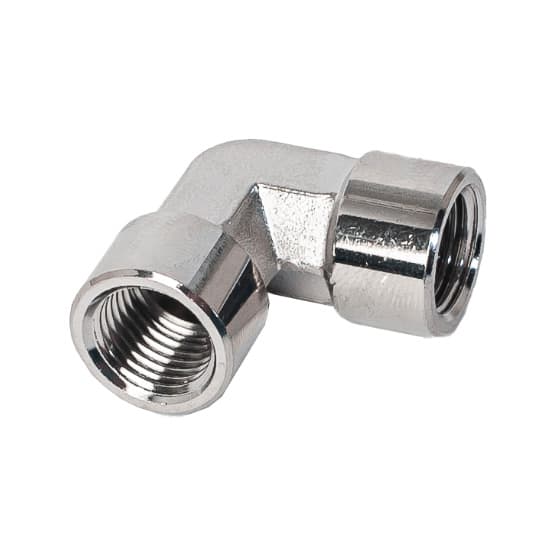

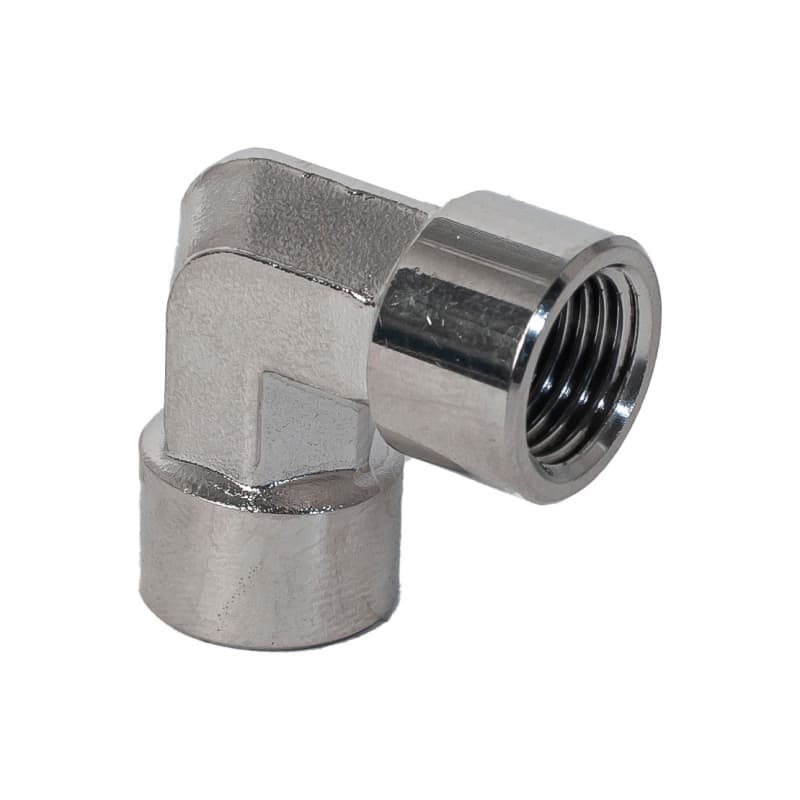

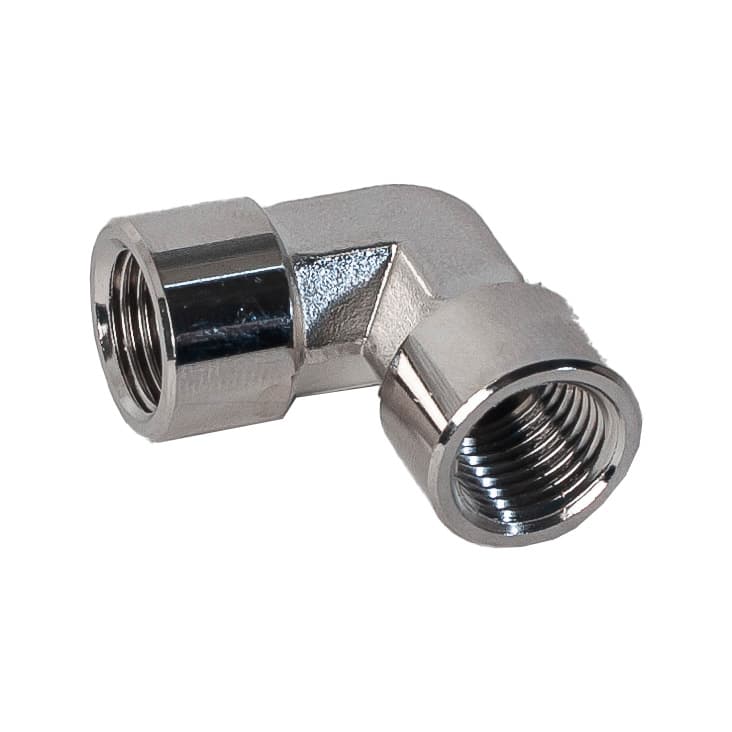

Фитинг латунный резьбовой L-образный JNU
Цена по запросу
Размерный ряд фитинга
| МОДЕЛЬ | Резьба R(дюймы) | Резьба М(мм*шаг) |
|---|---|---|
| JNU 01 | R1/8 | — |
| JNU 02 | R1/4 | — |
| JNU 03 | R3/8 | — |
| JNU 04 | R1/2 | — |
| JNU М8 | — | М8*1 |
| JNU М10 | — | M10*1,5 |
| JNU М12 | — | M12*1,25/M12*1,5 |
| JNU М14 | — | M14*1,5 |
| JNU М16 | — | M16*1,5 |
| JNU М18 | — | M18*1,5 |
| JNU М20 | — | M20*1,5 |
| JNU М22 | — | M22*1,5 |
Описание
Фитинг латунный резьбовой L-образный JNU используется для монтажа пневматических линий работающих в условиях повышенных температур и слабоагрессивных сред.
В отличии от пластиковых фитингов аналогичной конфигурации фитинги JNU более устойчивы к механическим воздействиям и имеют более длительный срок службы.
Фитинг JNU имеет два резьбовых порта подключения одного размера.
Технические характеристики
Рабочая среда
воздух, вакуум, вода, технические жидкости.
Рабочее давление
0 - 1,0 МПа (10 Бар)
Максимально допустимое давление
3,0 МПа (30 Бар)
Отрицательное давление
-100 кПа
Рабочая температура
от - 30 °C до + 140 °C
Материал исполнения
корпус -латунь марки ЛС59-1(многокомпонентный медный сплав, содержание меди: 57-60%, цинк: 37,5-42,2%, свинец: 0,8-1,9%), покрытие корпуса - никель.
Пример условного обозначения фитинга
JNU 04 где JNU - модель, 04 – резьба внутренняя коническая (R) 1/ 2 дюйма.
