Размерный ряд фитинга (⁠цанга - резьба⁠)

МОДЕЛЬ ФИТИНГА	Размер наружной резьбы М (⁠мм*шаг⁠)	Размер внутренней резьбы M (⁠мм*шаг⁠)
JNWM-M16*1,5	M16*1,5	M16*1,5
JNWM-M22*1,5	M22*1,5	M22*1,5

Описание

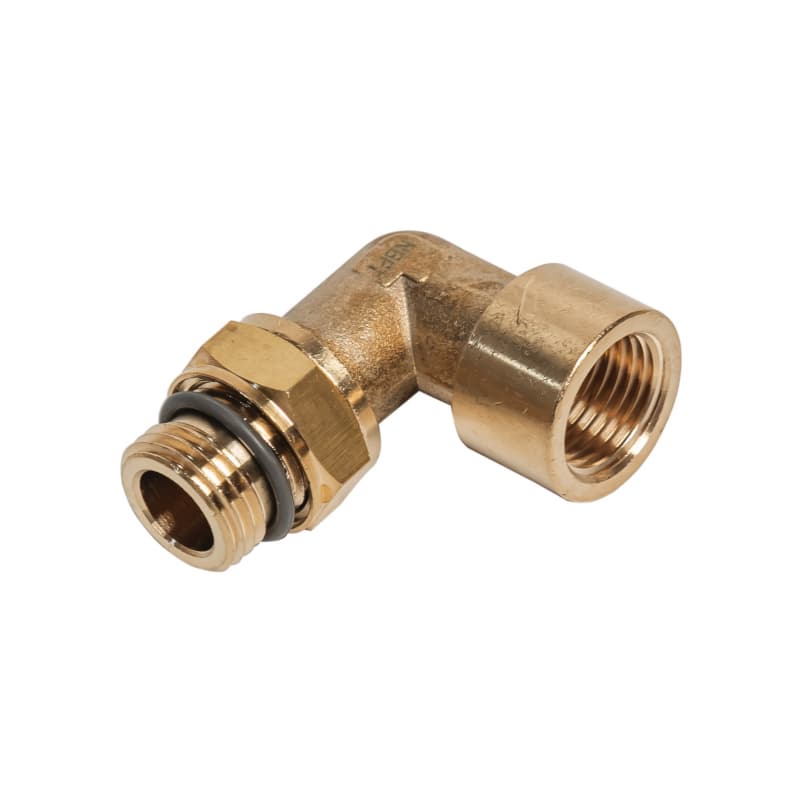

Фитинг угловой JNWM с резьбовым метрическим подключением предназначен для монтажа пневматических контуров тормозных систем. Отличается высокой надёжностью, устойчивостью к колебанию температур, нефтепродуктам, пыли, влаги и грязи. Утопленные цанги обеспечивают свободный демонтаж после длительного срока эксплуатации.

Корпус фитинга изготовлен путём литья под давлением, что исключает наличие раковин и микротрещин.

Фитинг имеет два порта подключения с метрической резьбой.

Материал - латунь марки ЛС59 в чушках без добавления вторичного сырья

Технические характеристики

Особенности

возможность монтажа с использованием трубок с любой толщиной стенки (⁠удаление втулки позволяет использовать трубку с любой толщиной стенки⁠).

Портов подключения

2

Рабочее давление

до 10 Атм

Макс. давление

16 Атм

Рабочая температура

-40°C +80°C

Материал уплотнительного кольца

бутадиен-нитрильный каучук NBP, устойчивый к перепадам температур и нефтепродуктам

Пример условного обозначения фитинга

JNWM М16*1,5, где JNWM - модель, M16*1,5 – наружная резьба М 16*1,5 с уплотнительным кольцом
