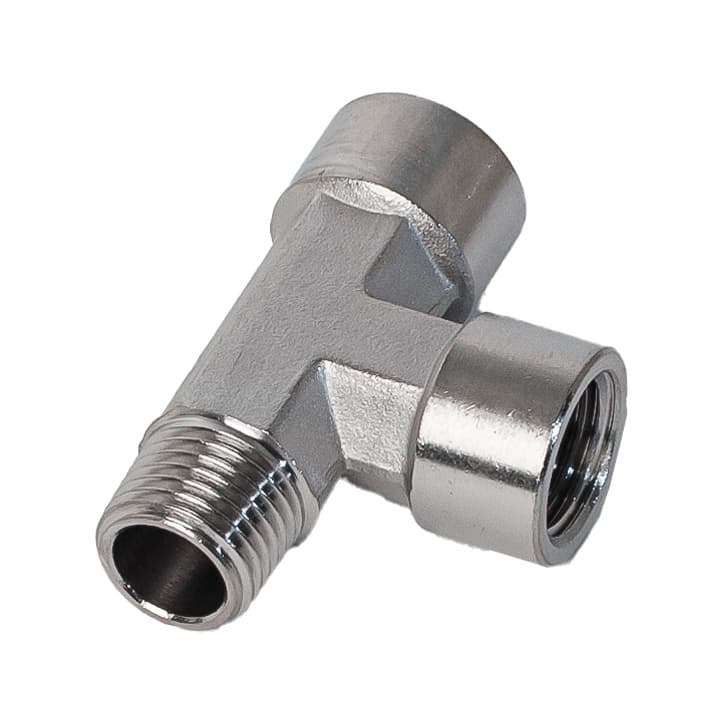

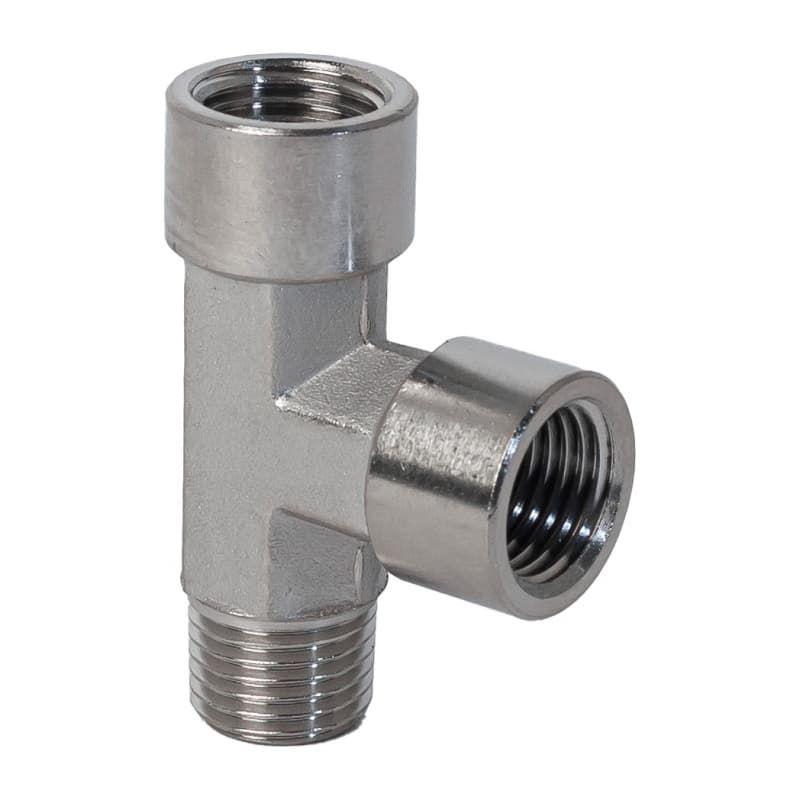

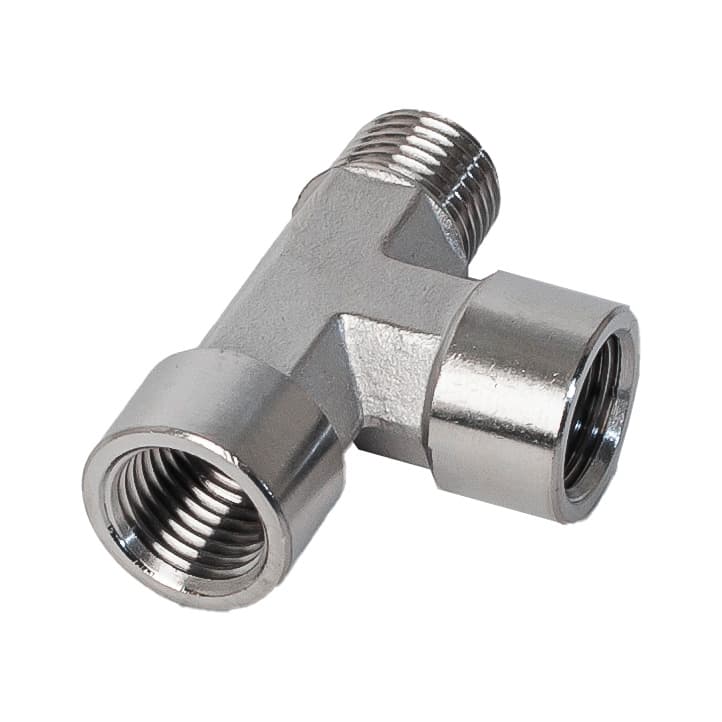

Фитинг латунный резьбовой T-образный JNNW

Фитинг латунный резьбовой T-образный JNNW — фото 3

Цена по запросу

Размерный ряд фитинга

МОДЕЛЬ	Резьба внутренняя/внешняя R(⁠дюймы⁠)
JNNW 01	R1/8
JNNW 02	R1/4
JNNW 03	R3/8
JNNW 04	R1/2

Описание

Фитинг латунный резьбовой T-образный JNNW используется для монтажа пневматических линий работающих в условиях повышенных температур и слабоагрессивных сред. Фитинги из латуни устойчивы к механическим воздействиям и имеют длительный срок службы.

Фитинг JNNW имеет три резьбовых порта подключения.

Внутренняя и внешняя резьбы портов подключения - резьба трубная коническая (R).

кодировка

Технические характеристики

Рабочая среда

воздух, вакуум, вода, технические жидкости.

Рабочее давление

0 - 1,0 МПа (⁠10 Бар⁠)

Максимально допустимое давление

3,0 МПа (⁠30 Бар⁠)

Отрицательное давление

-100 кПа

Рабочая температура

от - 30 °C до + 140 °C

Материал исполнения

корпус -латунь марки ЛС59-1(⁠многокомпонентный медный сплав, содержание меди: 57-60%, цинк: 37,5-42,2%, свинец: 0,8-1,9%⁠), покрытие корпуса - никель.

Пример условного обозначения фитинга

JNNW 04 , где JNNW - модель, 04 – резьба всех портов подключения трубная коническая (⁠R⁠) 1/ 2 дюйма.
