Рабочая среда
воздух, вакуум, вода, технические жидкости.
Фитинги

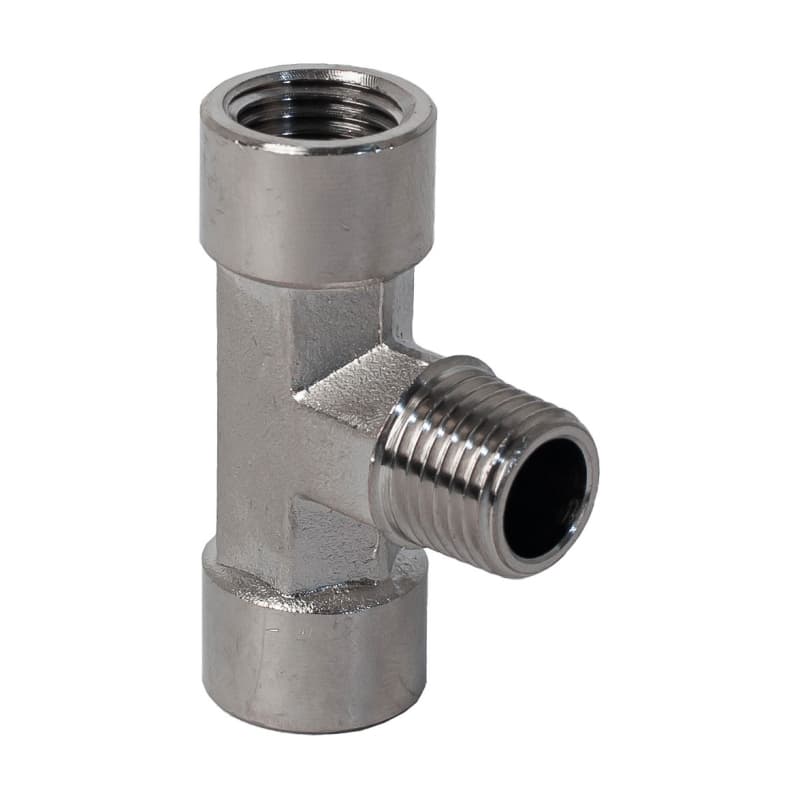

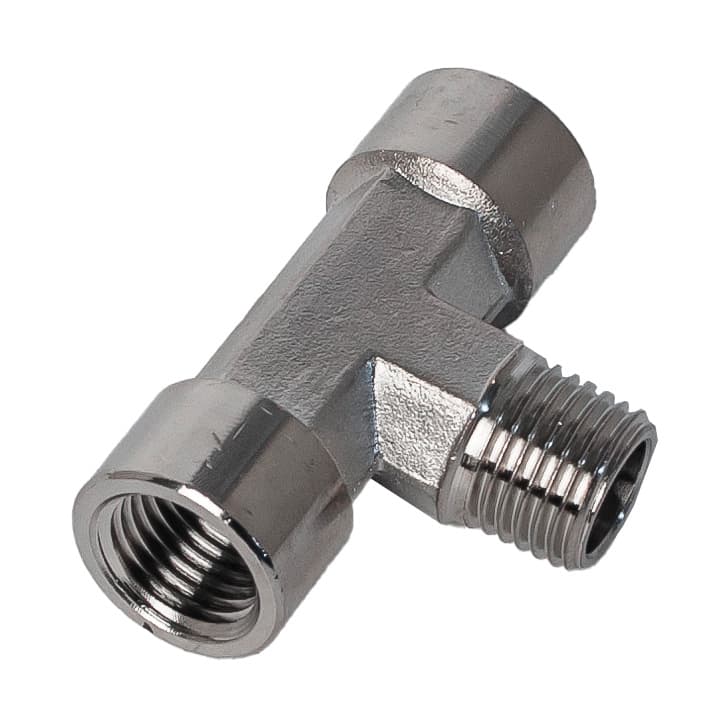

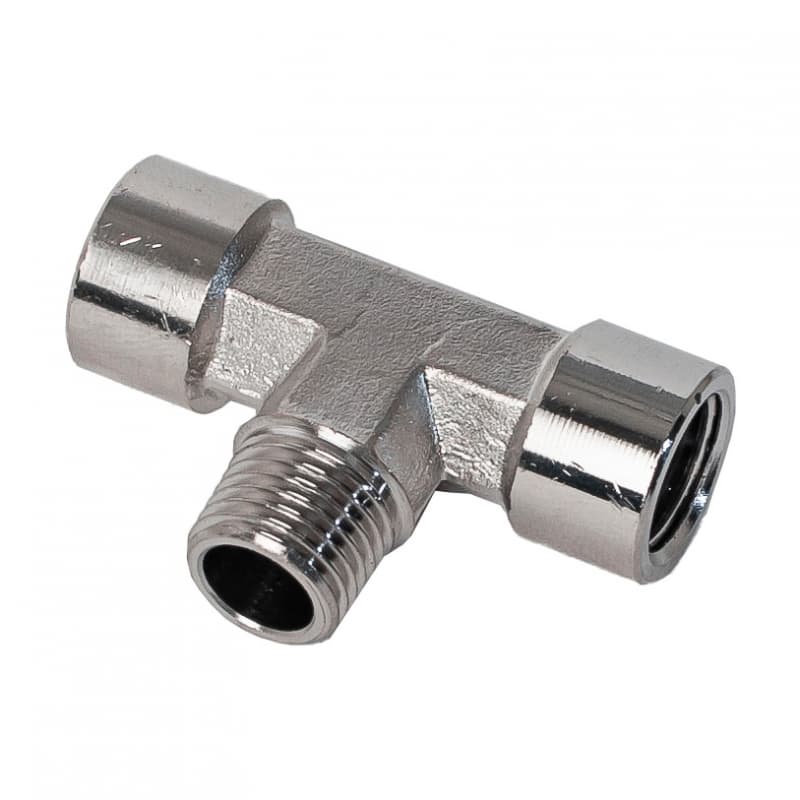

Фитинг латунный резьбовой T-образный JNWN
Цена по запросу
Размерный ряд фитинга
| МОДЕЛЬ | Размер внутренней/наружной резьбы R (дюймы) |
|---|---|
| JNWN 01 | R1/8 |
| JNWN 02 | R1/4 |
| JNWN 03 | R3/8 |
| JNWN 04 | R1/2 |
Описание
Фитинг латунный резьбовой T-образный JNWN используется для монтажа пневматических линий работающих в условиях повышенных температур и слабоагрессивных сред.
В отличии от пластиковых фитингов аналогичной конфигурации фитинги JNWN более устойчивы к механическим воздействиям и имеют более длительный срок службы.
Фитинг JNWN имеет три резьбовых порта подключения.
Внутренняя и внешняя резьбы портов подключения - резьба трубная коническая (R).
Технические характеристики
Рабочее давление
0 - 1,0 МПа (10 Бар)
Максимально допустимое давление
3,0 МПа (30 Бар)
Отрицательное давление
-100 кПа
Рабочая температура
от - 30 °C до + 140 °C
Материал исполнения
корпус -латунь марки ЛС59-1(многокомпонентный медный сплав, содержание меди: 57-60%, цинк: 37,5-42,2%, свинец: 0,8-1,9%), покрытие корпуса - никель.
Пример условного обозначения фитинга
JNWN 04 где JNWN - модель, 04 – резьба коническая (R) 1/ 2 дюйма.
