Рабочая среда
воздух, вакуум, вода, технические жидкости.
Фитинги

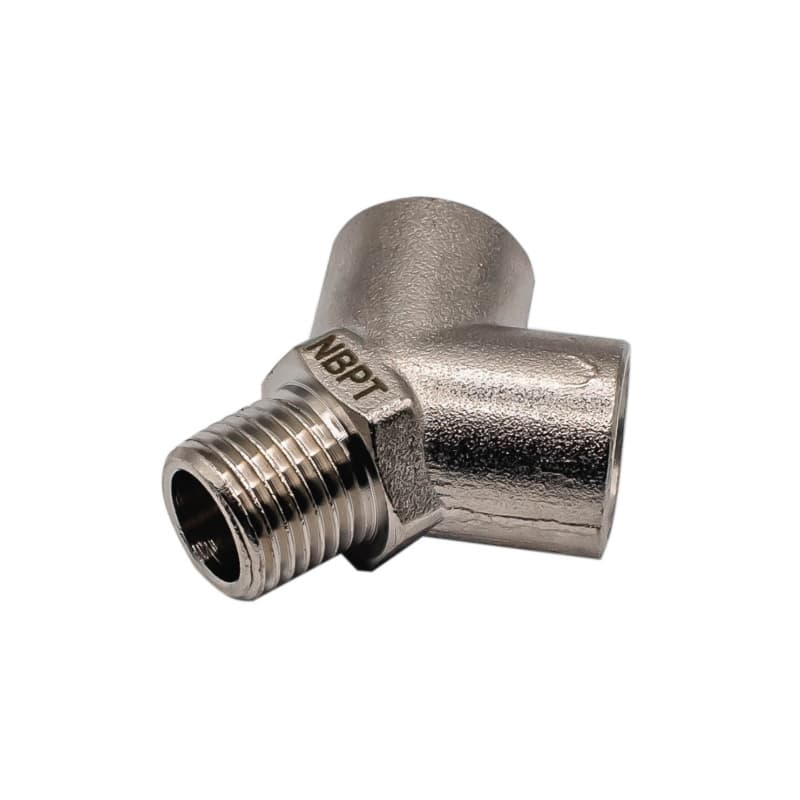

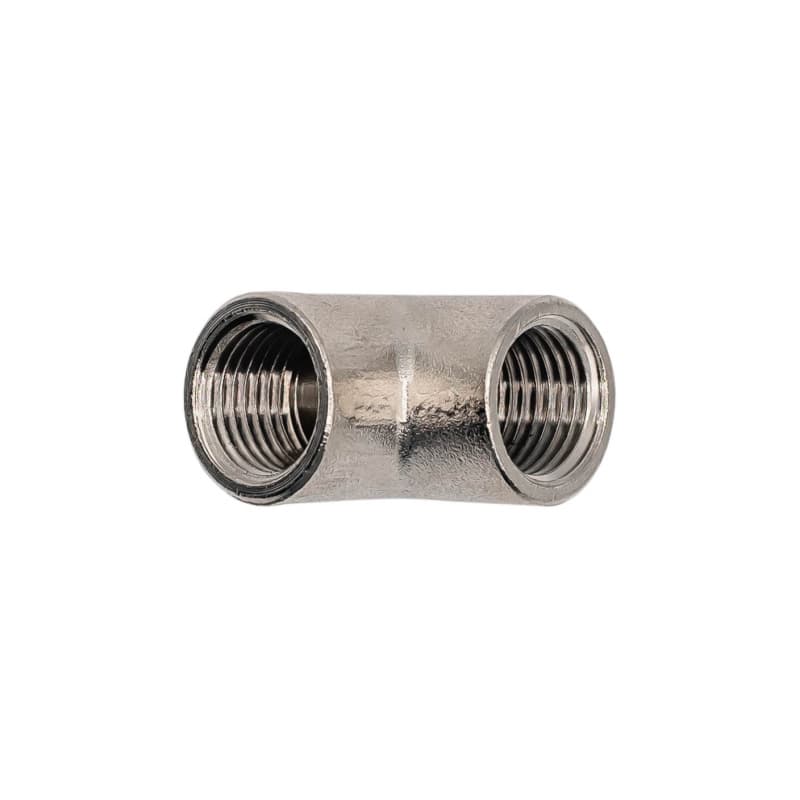

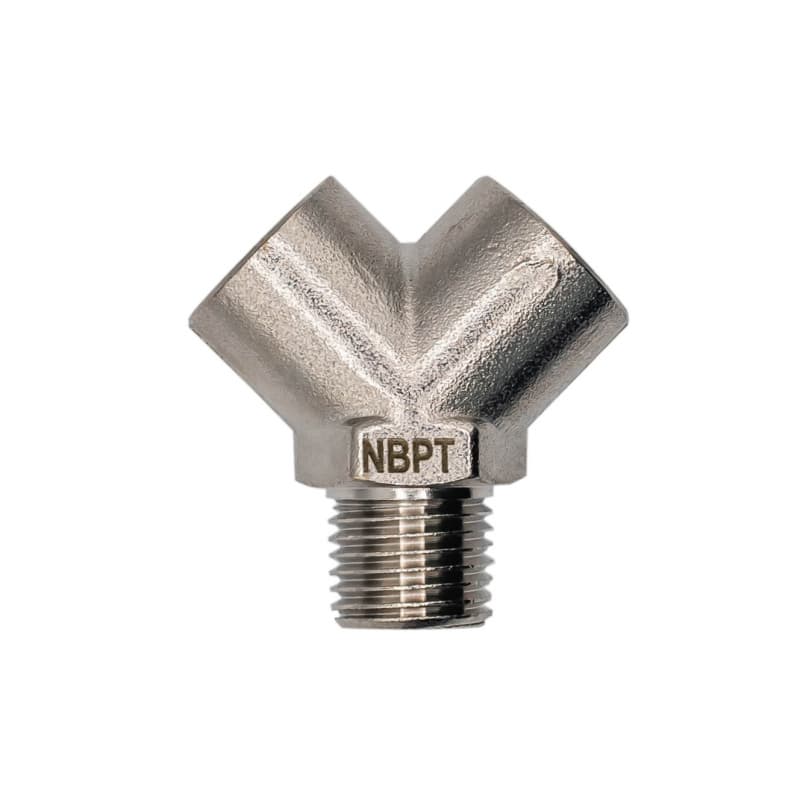

Фитинг латунный резьбовой Y-образный YWN
Цена по запросу
Размерный ряд фитинга
| МОДЕЛЬ ФИТИНГА | Размер внутренней/наружной резьбы G (дюймы) |
|---|---|
| YWN G02 | G1/4 |
Описание
Фитинг латунный резьбовой Y-образный YWN используется для монтажа пневматических линий работающих в условиях повышенных температур и слабоагрессивных сред.
В основном используется для подключения быстроразъёмных соединений.
Имеет усиленную конструкцию, отличается надёжностью и длительным сроком эксплуатации.
Фитинг YWN имеет три резьбовых порта подключения.
Внутренняя и внешняя резьбы портов подключения - резьба трубная цилиндрическая(G).
Технические характеристики
Рабочее давление
0 - 1,0 МПа (10 Бар)
Максимально допустимое давление
3,0 МПа (30 Бар)
Отрицательное давление
-100 кПа
Рабочая температура
от - 30 °C до + 140 °C
Материал исполнения
корпус -латунь марки ЛС59-1(многокомпонентный медный сплав, содержание меди: 57-60%, цинк: 37,5-42,2%, свинец: 0,8-1,9%), покрытие корпуса - никель.
Пример условного обозначения фитинга
YWN G02, где YWN - модель, G 02 – внутренняя/наружная резьба трубная цилиндрическая (G) 1/ 4 дюйма.
