Рабочее давление
0 – 1 МПа (10 Атм)
Фитинги

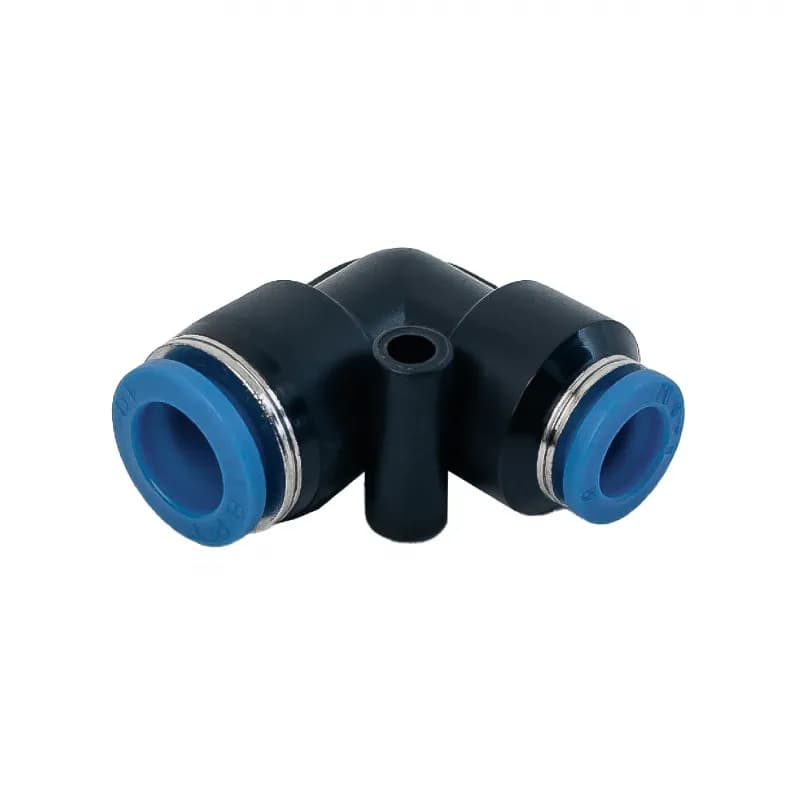

Фитинг пластиковый цанговый переходной L-образный PUL
Цена по запросу
Размерный ряд фитинга
| МОДЕЛЬ | D1(mm) | D2(mm) |
|---|---|---|
| PUL 6-4 | 6 | 4 |
| PUL 8-6 | 8 | 6 |
| PUL 10-6 | 10 | 6 |
| PUL 10-8 | 10 | 8 |
| PUL 12-10 | 12 | 10 |
Описание
Переходной цанговый фитинг PUL предназначен для соединения двух пневматических трубок разного диаметра.
Фитинг имеет два цанговых порта подключения разного диаметра.
Размеры цанг в миллиметрах (мм), соответствуют наружным диаметрам соединяемых пневматических трубок в (мм).
Пневматические фитинги NBPT имеют усиленные цанговые зажимы, которые образуют равномерное уплотнение вокруг трубки, обеспечивая высокую надежность и длительный срок службы,позволяя многократно подсоединять и отсоединять трубку (более 1000 циклов). Применяется для труб из полиуретана и нейлона.
Технические характеристики
Максимально допустимое давление
1,5 МПа (14,0 Атм)
Отрицательное давление
0,1 МПа (1 Атм)
Рабочая температура
от -20 °C до +60 °C
Рабочая среда
воздух
Материал исполнения
корпус - пластик-полибутилентерефталат, нажимная втулка - полиоксиметилен (POM), стопорные зубчатые кольца - нержавеющая сталь AISI 304/316, уплотнение - нитрильный каучук (NBR).
Пример условного обозначения фитинга
PUL 10-6 , где PUL - модель, 10 и 6 – наружные диаметры соединяемых пневмотрубок (мм)
