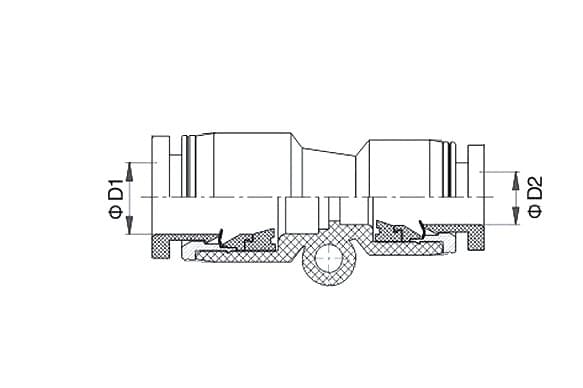

Размерный ряд фитинга, (⁠мм⁠)

МОДЕЛЬ ФИТИНГА	D1(⁠mm⁠)	D2(⁠mm⁠)
PG 4-10	4	10
PG 6-4	6	4
PG 8-4	8	4
PG 8-6	8	6
PG 8-14	8	14
PG 10-6	10	6
PG 10-8	10	8
PG 10-14	10	14
PG 10-16	10	16
PG 12-6	12	6
PG 12-8	12	8
PG 12-10	12	10
PG 14-12	14	12
PG 16-12	16	12
PG 16-14	16	14

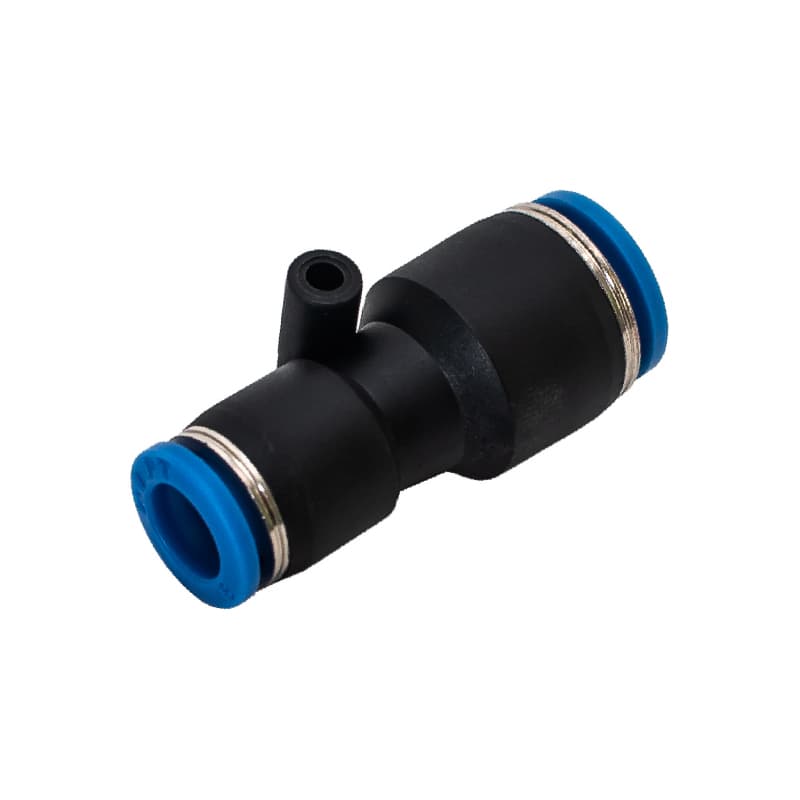

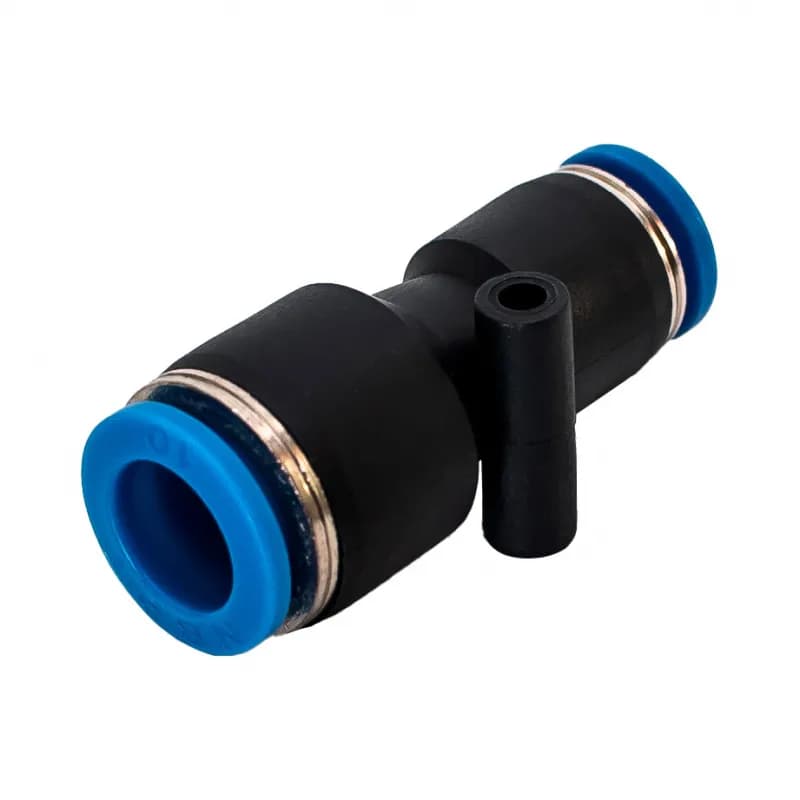

Описание

Переходной цанговый фитинг PG предназначен для соединения двух пневматических трубок разного диаметра.

Фитинг имеет два цанговых порта подключения разного диаметра.

Размеры цанг в миллиметрах (мм), соответствуют наружным диаметрам соединяемых пневматических трубок в (мм).

Пневматические фитинги NBPT имеют усиленные цанговые зажимы, которые образуют равномерное уплотнение вокруг трубки, обеспечивая высокую надежность и длительный срок службы,позволяя многократно подсоединять и отсоединять трубку (более 1000 циклов). Применяется для труб из полиуретана и нейлона.

Технические характеристики

Рабочее давление

0 – 1 МПа (⁠10 Атм⁠)

Максимально допустимое давление

1,5 МПа (⁠14,0 Атм⁠)

Отрицательное давление

0,1 МПа (⁠1 Атм⁠)

Рабочая температура

от -20 °C до +60 °C

Рабочая среда

воздух

Материал исполнения

корпус - пластик-полибутилентерефталат, нажимная втулка - полиоксиметилен (⁠POM⁠), стопорные зубчатые кольца - нержавеющая сталь AISI 304/316, уплотнение - нитрильный каучук (⁠NBR⁠).

Пример условного обозначения фитинга

PG 10-6 , где PG - модель, 10 и 6 – наружные диаметры соединяемых пневмотрубок (⁠мм⁠)
