Фитинг имеет три цанговых порта подключения. Переход у фитинга PUT с больших диаметров на малый
D1>D2.
Фитинги

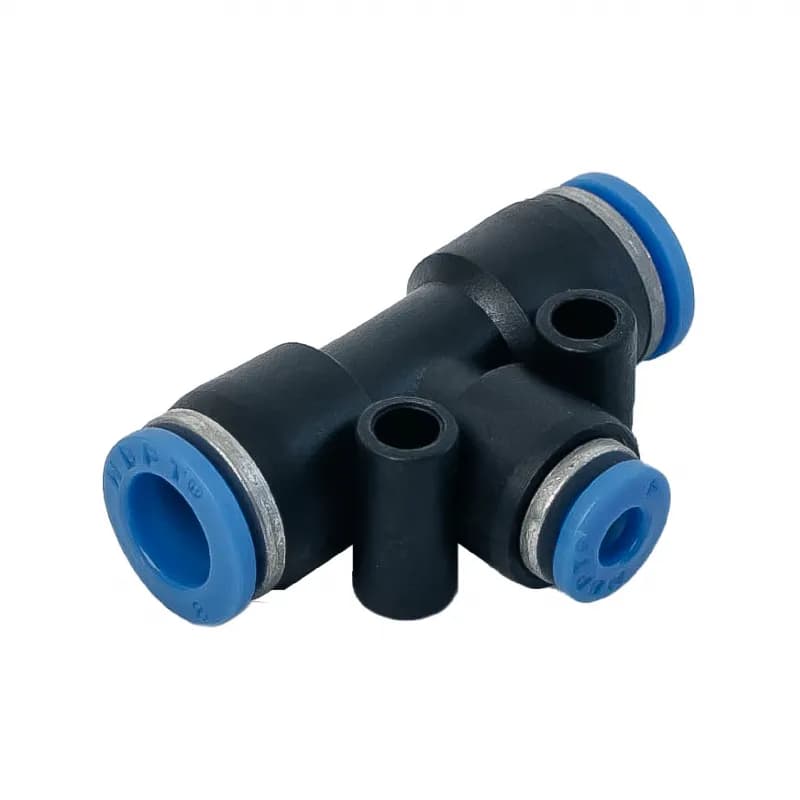

Фитинг пластиковый цанговый переходной T-образный PUT
Цена по запросу
Размерный ряд фитинга
| МОДЕЛЬ | D1(mm) | D2(mm) |
|---|---|---|
| PUT 6-4 | 6 | 4 |
| PUT 8-4 | 8 | 4 |
| PUT 8-6 | 8 | 6 |
| PUT 10-6 | 10 | 6 |
| PUT 10-8 | 10 | 8 |
| PUT 12-6 | 12 | 6 |
| PUT 12-8 | 12 | 8 |
| PUT 12-10 | 12 | 10 |
Описание
Фитинг переходной цанговый PUT предназначен для монтажа пневматических линий.
Размеры цанг в миллиметрах (мм), соответствуют наружным диаметрам соединяемых пневматических трубок в (мм).
Пневматические фитинги NBPT имеют усиленные цанговые зажимы, которые образуют равномерное уплотнение вокруг трубки, обеспечивая высокую надежность и длительный срок службы,позволяя многократно подсоединять и отсоединять трубку (более 1000 циклов). Применяется для труб из полиуретана и нейлона.
Технические характеристики
Рабочее давление
0 – 1 МПа (10 Атм)
Максимально допустимое давление
1,5 МПа (14,0 Атм)
Отрицательное давление
0,1 МПа (1 Атм)
Рабочая температура
от -20 °C до +60 °C
Рабочая среда
воздух
Материал исполнения
корпус - пластик-полибутилентерефталат, нажимная втулка - полиоксиметилен (POM), стопорные зубчатые кольца - нержавеющая сталь AISI 304/316, уплотнение - нитрильный каучук (NBR).
Пример условного обозначения фитинга
PUT 10-6 , где PUL - модель, 10 и 6 – наружные диаметры соединяемых пневмотрубок (мм)
