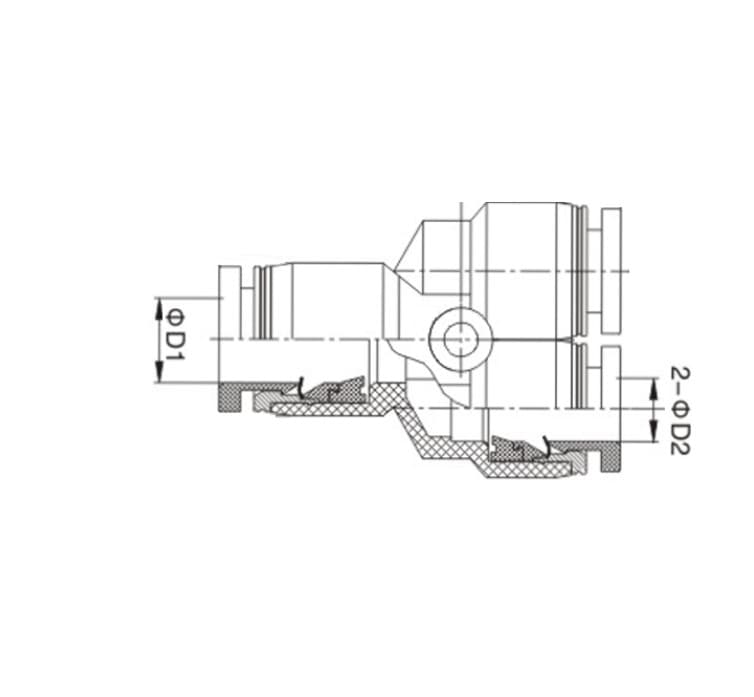

Размерный ряд фитинга

МОДЕЛЬ	D1(⁠mm⁠)	D2(⁠mm⁠)
PW 6-4	6	4
PW 8-4	8	4
PW 8-6	8	6
PW 10-6	10	6
PW 10-8	10	8
PW 12-6	12	6
PW 12-8	12	8
PW 12-10	12	10

Описание

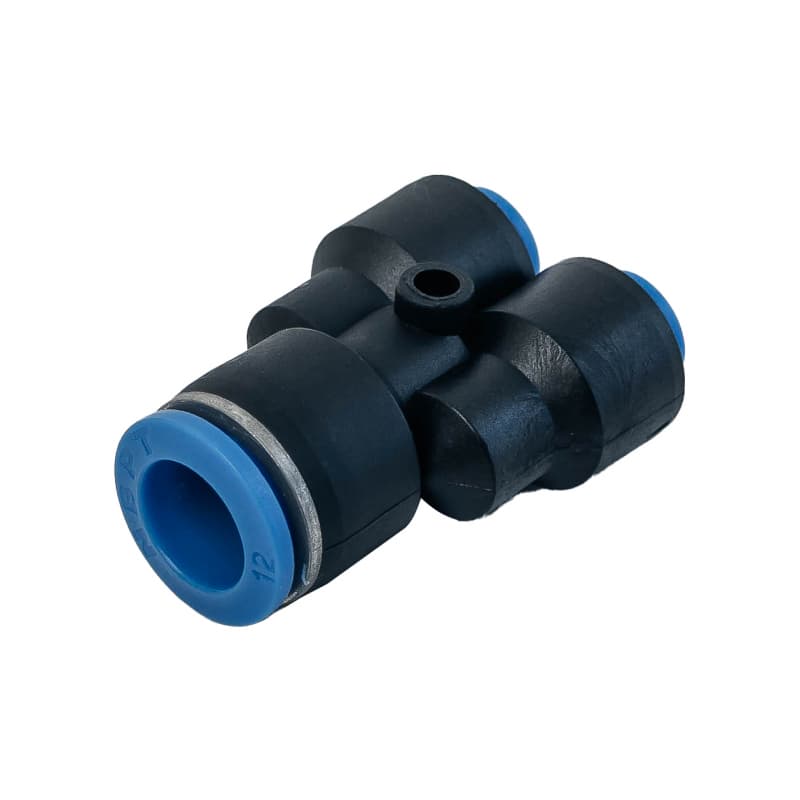

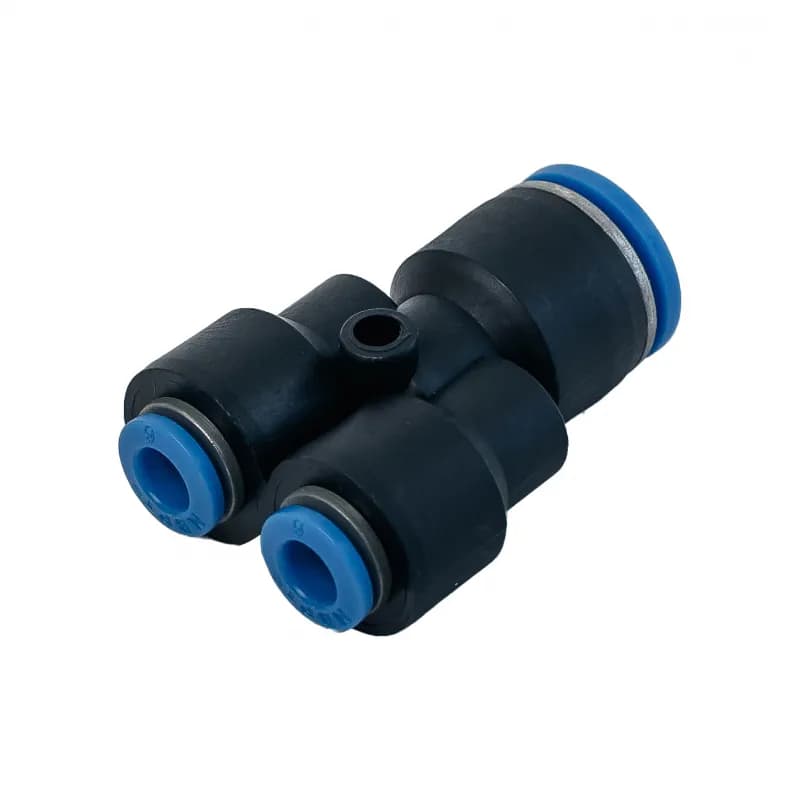

Фитинг переходной цанговый PW предназначен для соединения пневматических трубок разного диаметра.

Фитинг имеет три цанговых порта подключения. Цанги малого диаметры D2 - одного размера.

Размеры цанг в миллиметрах (мм), соответствуют наружным диаметрам соединяемых пневматических трубок в (мм).

Пневматические фитинги NBPT имеют усиленные цанговые зажимы, которые образуют равномерное уплотнение вокруг трубки, обеспечивая высокую надежность и длительный срок службы,позволяя многократно подсоединять и отсоединять трубку (более 1000 циклов). Применяется для труб из полиуретана и нейлона.

Технические характеристики

Рабочее давление

0 – 1 МПа (⁠10 Атм⁠)

Максимально допустимое давление

1,5 МПа (⁠14,0 Атм⁠)

Отрицательное давление

0,1 МПа (⁠1 Атм⁠)

Рабочая температура

от -20 °C до +60 °C

Рабочая среда

воздух

Материал исполнения

корпус - пластик-полибутилентерефталат, нажимная втулка - полиоксиметилен (⁠POM⁠), стопорные зубчатые кольца - нержавеющая сталь AISI 304/316, уплотнение - нитрильный каучук (⁠NBR⁠).

Пример условного обозначения фитинга

PW 10-6 , где PW - модель, 10 и 6 – наружные диаметры соединяемых пневмотрубок (⁠мм⁠)
