Имеет три порта подключения
два цанговых(одного диаметра), один - штуцер.
Фитинги

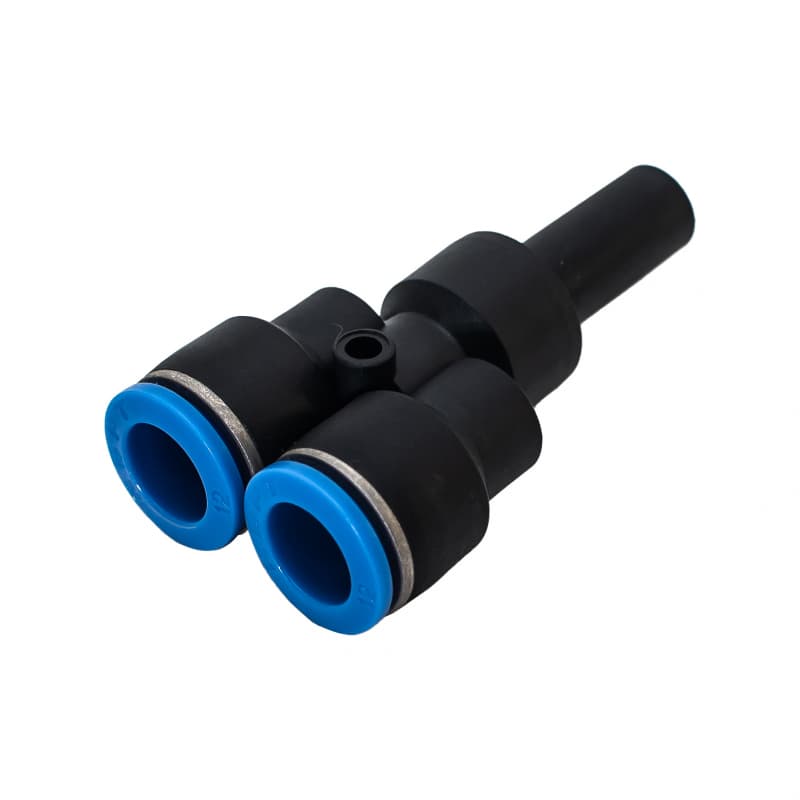

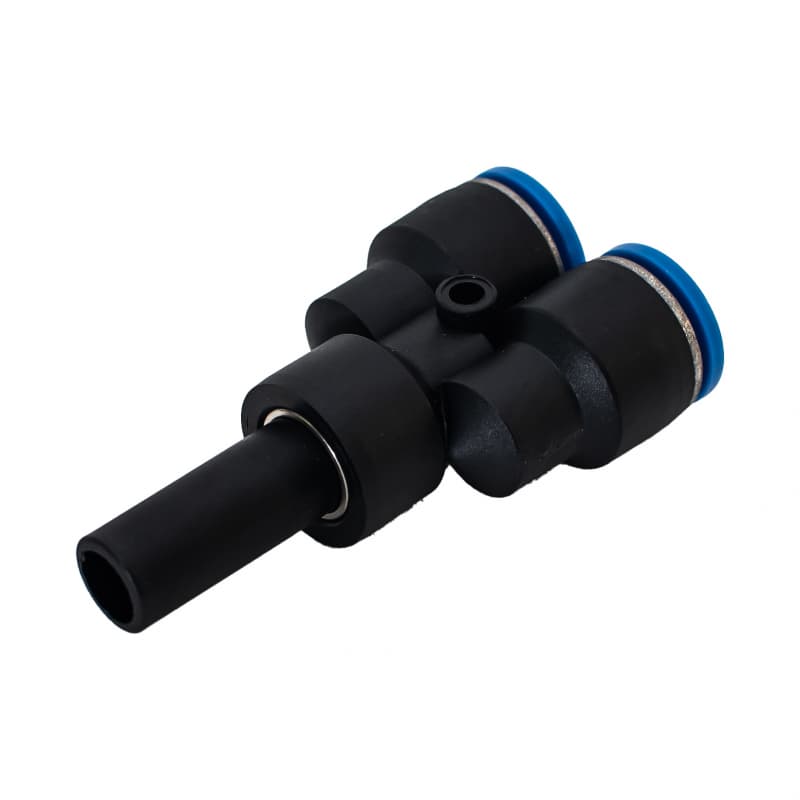

Фитинг пластиковый цанговый переходной Y-образный PWJ
Цена по запросу
Размерный ряд фитинга
| МОДЕЛЬ | D1(mm) | D2(mm) |
|---|---|---|
| PWJ 6-4 | 6 | 4 |
| PWJ 8-4 | 8 | 4 |
| PWJ 8-6 | 8 | 6 |
| PWJ 10-6 | 10 | 6 |
| PWJ 10-8 | 10 | 8 |
| PWJ 12-6 | 12 | 6 |
| PWJ 12-8 | 12 | 8 |
| PWJ 12-10 | 12 | 10 |
Описание
Фитинг цанговый PWJ предназначен для монтажа пневматических линий, используется для соединения пневматических трубок и фитингов разных диаметров.
Наружный диаметр штуцера D1 больше внутреннего диаметра цанг D2.
Отличается надёжностью и высоким сроком эксплуатации. Пневматические фитинги NBPT имеют усиленные цанговые зажимы, которые образуют равномерное уплотнение вокруг трубки, обеспечивая высокую надежность и длительный срок службы,позволяя многократно подсоединять и отсоединять трубку (более 1000 циклов). Применяется для труб из полиуретана и нейлона.
.
Технические характеристики
Рабочее давление
0 – 1 МПа (10 Атм)
Максимально допустимое давление
1,5 МПа (14,0 Атм)
Отрицательное давление
0,1 МПа (1 Атм)
Рабочая температура
от -20 °C до +60 °C
Рабочая среда
воздух
Материал исполнения
корпус - пластик-полибутилентерефталат (материал устойчив к плесени, ультрафиолету, озону, нефтепродуктам и спиртам), нажимная втулка - полиоксиметилен (POM), стопорные зубчатые кольца - нержавеющая сталь AISI 304/316, уплотнение - нитрильный каучук (NBR).
Пример условного обозначения фитинга
PWJ 6-4 , где PWJ - модель, 6 – наружный диаметр штуцера (мм), 4 - внутренний диаметр цанги (мм).
