Размерный ряд фитинга

Модель фитинга	Внутренний диаметр цанги D, (⁠mm⁠)
PUC 4	4
PUC 5	5
PUC 6	6
PUC 7	7
PUC 8	8
PUC 9	9
PUC 10	10
PUC 11	11
PUC 12	12
PUC 14	14
PUC 15	15
PUC 16	16

Описание

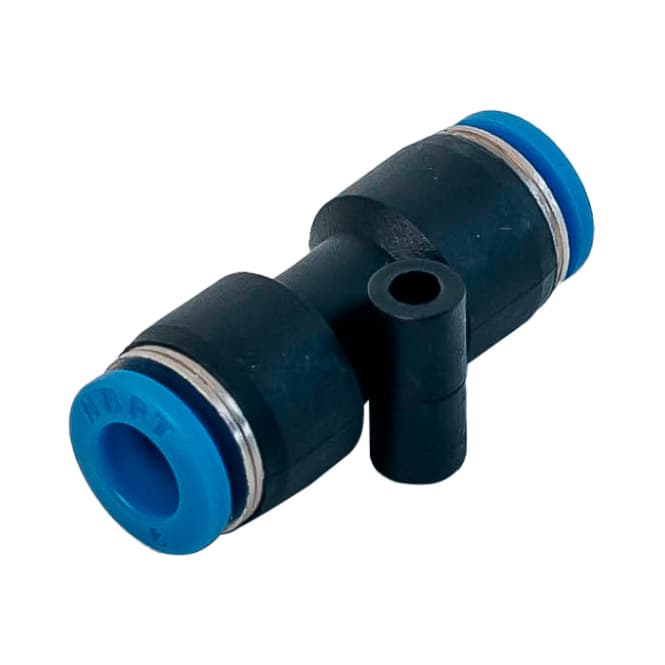

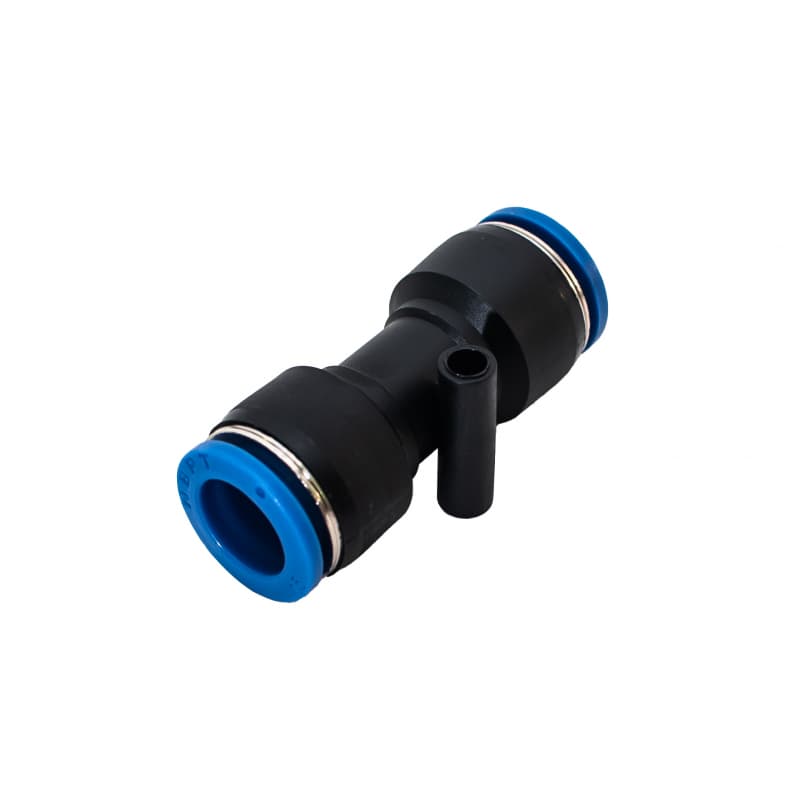

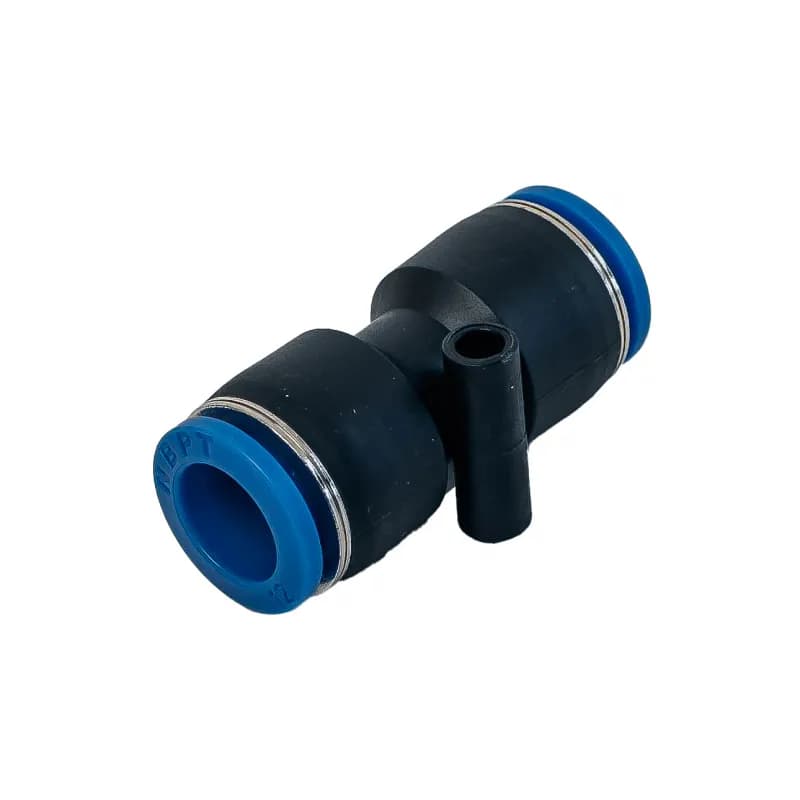

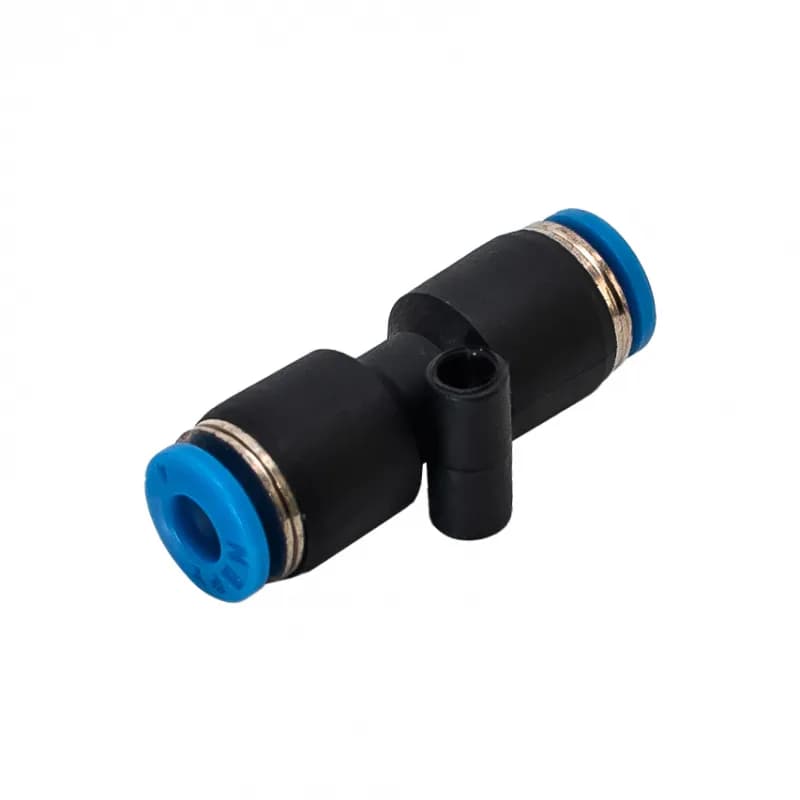

Цанговый фитинг PUC предназначен для соединения двух пневматических трубок одинакового диаметра.

Фитинг имеет два цанговых порта подключения одинакового диаметра.

Размеры цанг в миллиметрах (мм), соответствуют наружным диаметрам соединяемых пневматических трубок в (мм).

Пневматические фитинги NBPT имеют усиленные цанговые зажимы, которые образуют равномерное уплотнение вокруг трубки, обеспечивая высокую надежность и длительный срок службы,позволяя многократно подсоединять и отсоединять трубку (более 1000 циклов). Применяется для труб из полиуретана и нейлона.

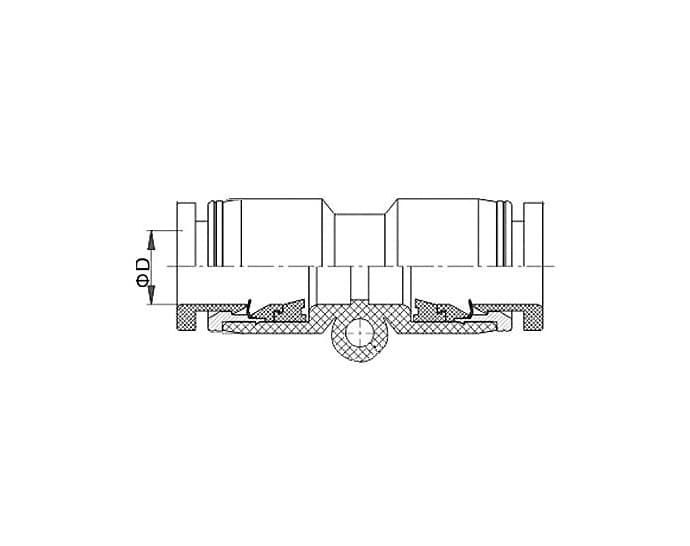

схема в разрезе — схема фитинга в разрезе

Технические характеристики

Рабочее давление

0 – 1 МПа (⁠10 Атм⁠)

Максимально допустимое давление

1,5 МПа (⁠14,0 Атм⁠)

Отрицательное давление

0,1 МПа (⁠1 Атм⁠)

Рабочая температура

от -20 °C до +60 °C

Рабочая среда

воздух

Материал исполнения

корпус - пластик-полибутилентерефталат, нажимная втулка - полиоксиметилен (⁠POM⁠), стопорные зубчатые кольца - нержавеющая сталь AISI 304/316, уплотнение - нитрильный каучук (⁠NBR⁠).

Пример условного обозначения фитинга

PUC 12 , где PUC - модель, 12 – наружный диаметр соединяемых пневмотрубок (⁠мм⁠)
