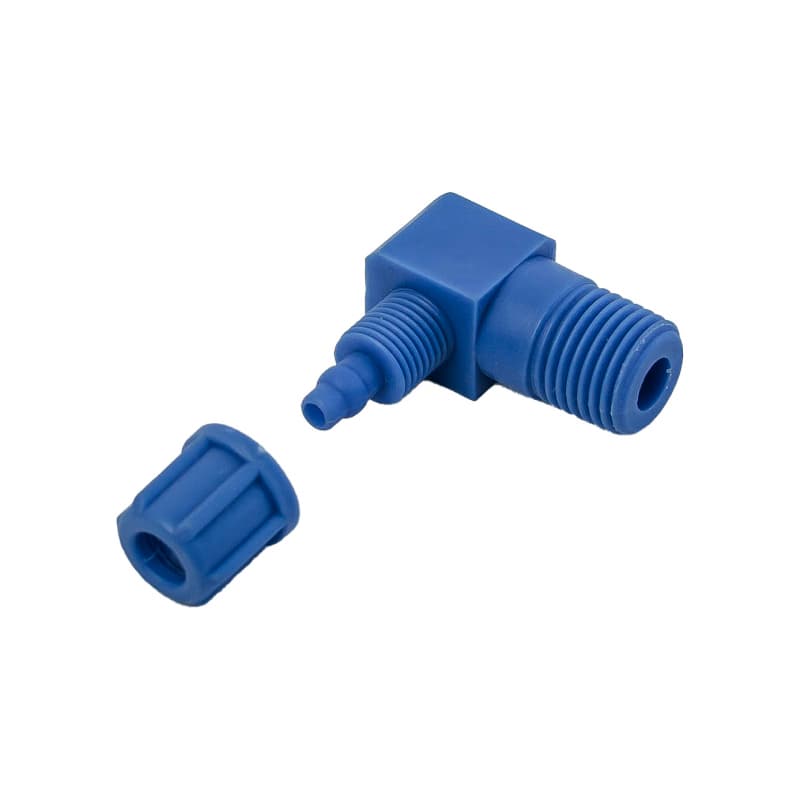

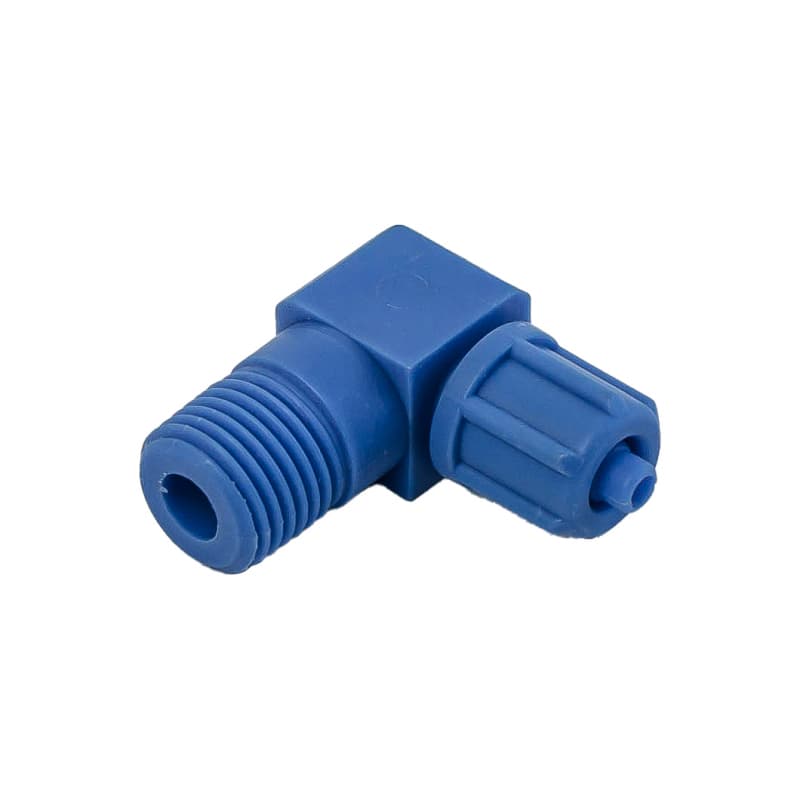

Фитинг пластиковый компрессионный L-образный GCK
Цена по запросу
Размерный ряд фитинга
| МОДЕЛЬ | Внешний диаметр трубки, D (мм) | Размер внешней резьбы R (дюймы) |
|---|---|---|
| GCK 6-01 | 6 | R1/8 |
| GCK 6-02 | 6 | R1/4 |
| GCK 6-03 | 6 | R3/8 |
| GCK 8-01 | 8 | R1/8 |
| GCK 8-02 | 8 | R1/4 |
| GCK 8-03 | 8 | R3/8 |
| GCK 8-04 | 8 | R1/2 |
| GCK 10-01 | 10 | R1/8 |
| GCK 10-02 | 10 | R1/4 |
| GCK 10-03 | 10 | R3/8 |
| GCK 10-04 | 10 | R1/2 |
| GCK 12-02 | 12 | R1/4 |
| GCK 12-03 | 12 | R3/8 |
| GCK 12-04 | 12 | R1/2 |
Описание
Пневматические фитинг угловой GCK предназначен для монтажа пневматических линий.
Фитинги серии CK используются там, где требуется отсутствие ионов металлов внутри пневматической линии.
Данные требования применимы для производства элементов радиоэлектроники, приборостроения, лекарств и химических реактивов.
Также фитинги серии CK могут быть использованы для монтажа линий по передаче различных жидкостей, таких как вода, нефтепродукты и спирты.

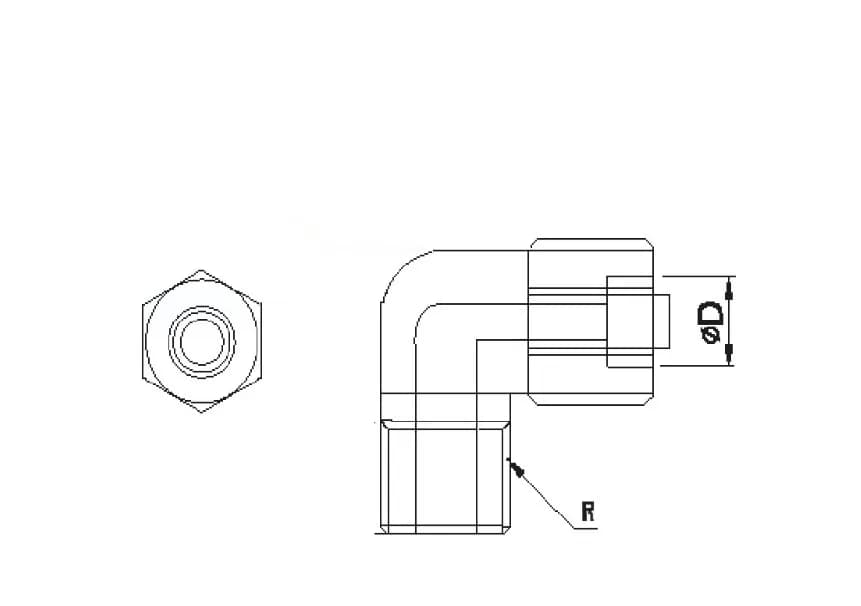

Размер диаметра D(мм) фитинга GCK соответствует внешнему диаметру подключаемой пневматической трубки (мм).
Технические характеристики
Рабочее давление
0 – 1 МПа (10 Атм)
Максимально допустимое давление
1,5 МПа (14,0 Атм)
Отрицательное давление
0,1 МПа (1 Атм)
Рабочая температура
от -20 °C до +60 °C
Рабочая среда
воздух
Материал исполнения
корпус - пластик-полибутилентерефталат
Пример условного обозначения фитинга
GCK 6-02 , где GCK - модель, 6 – внешний диаметр подключаемой пневмотрубки (мм), 02 - резьба внешняя трубная коническая R (1/4 дюйма)
