Порты подключения
компрессионные (с накидной гайкой) одного размера.
Фитинги

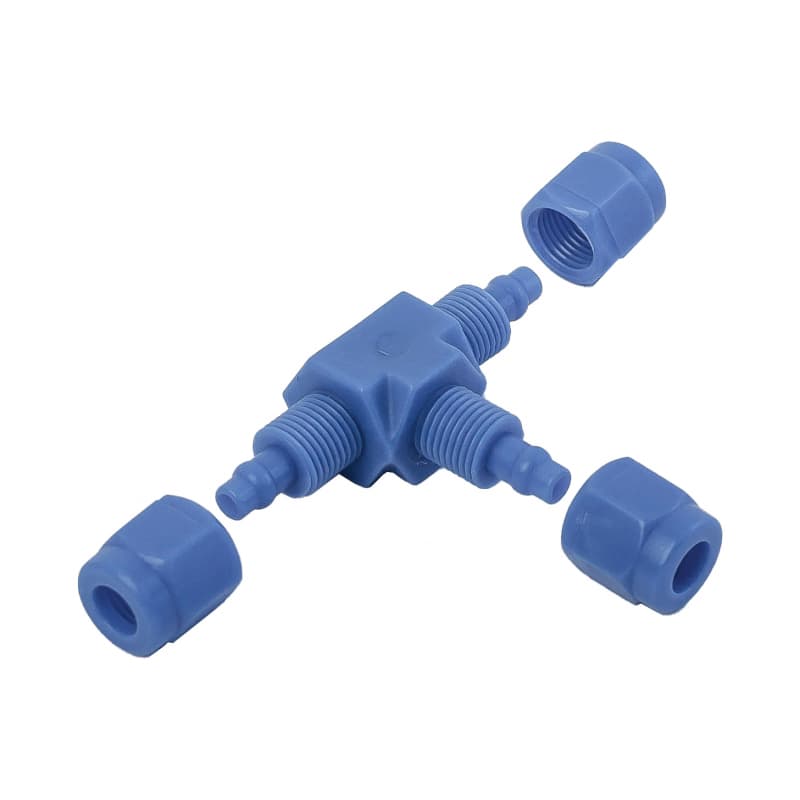

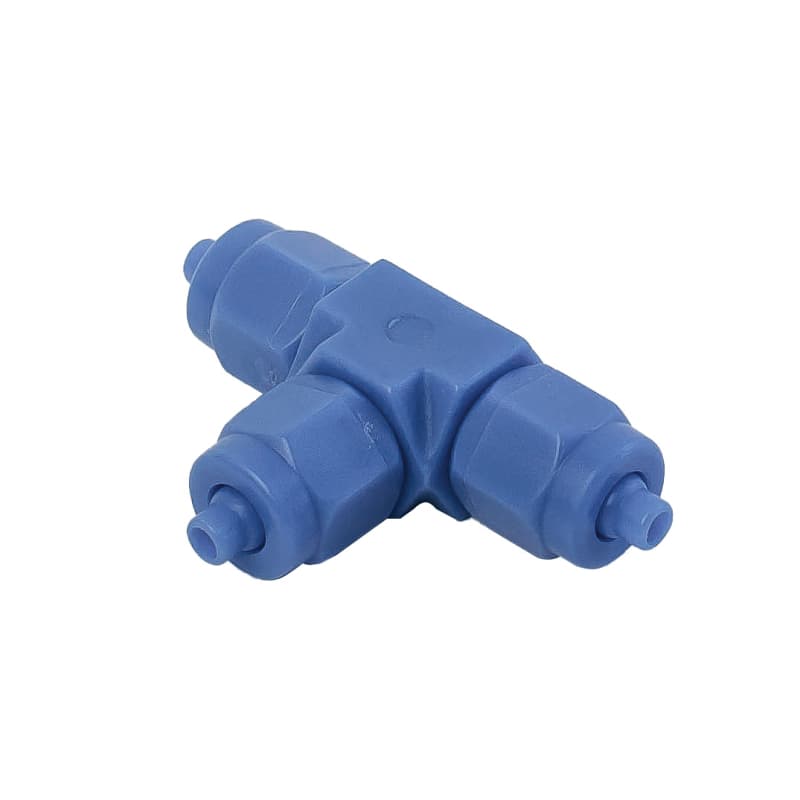

Фитинг пластиковый компрессионный T-образный FCK
Цена по запросу
Размерный ряд фитинга
| МОДЕЛЬ ФИТИНГА | Внешний диаметр трубки, D (мм) |
|---|---|
| FCK 6 | 6 |
| FCK 8 | 8 |
| FCK 10 | 10 |
| FCK 12 | 12 |
Описание
Пневматические фитинги FCK предназначены для соединения пневматических трубок одного внешнего диаметра.
Фитинги серии CK используются там, где требуется отсутствие ионов металлов внутри пневматической линии.
Данные требования применимы для производства элементов радиоэлектроники, приборостроения, лекарств и химических реактивов.
Также фитинги серии CK могут быть использованы для монтажа линий по передаче различных жидкостей, таких как вода, нефтепродукты и спирты.

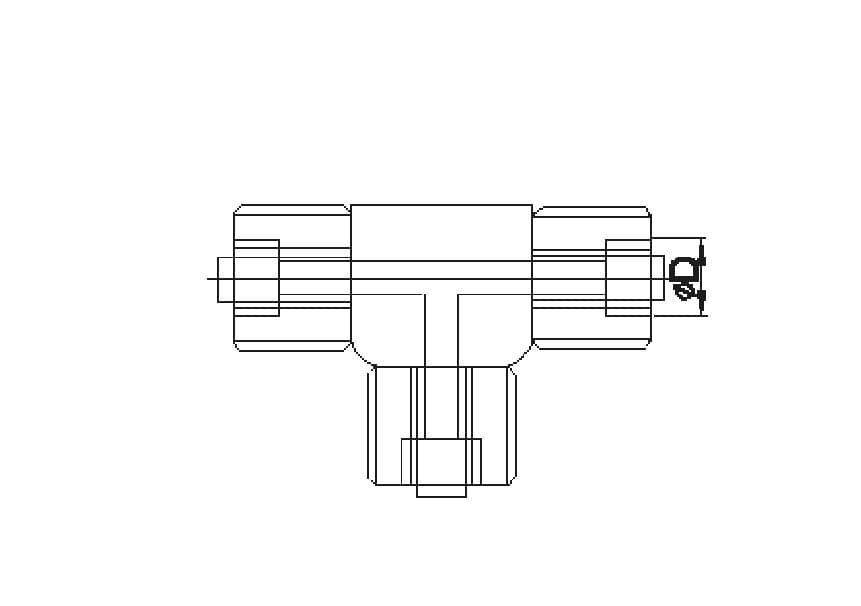

Размер диаметра D(мм) фитинга FCK соответствует внешнему диаметру подключаемой пневматической трубки (мм).
Технические характеристики
Рабочее давление
0 – 1 МПа (10 Атм)
Максимально допустимое давление
1,5 МПа (14,0 Атм)
Отрицательное давление
0,1 МПа (1 Атм)
Рабочая температура
от -20 °C до +60 °C
Рабочая среда
воздух
Материал исполнения
корпус - пластик-полибутилентерефталат
Пример условного обозначения фитинга
FCK 6 , где FCK - модель, 6 – внешний диаметр соединяемых пневмотрубок (мм).
