Рабочая среда
воздух, вакуум, вода, технические жидкости, химические среды совместимые с нержавеющей сталью AISI 316
Фитинги

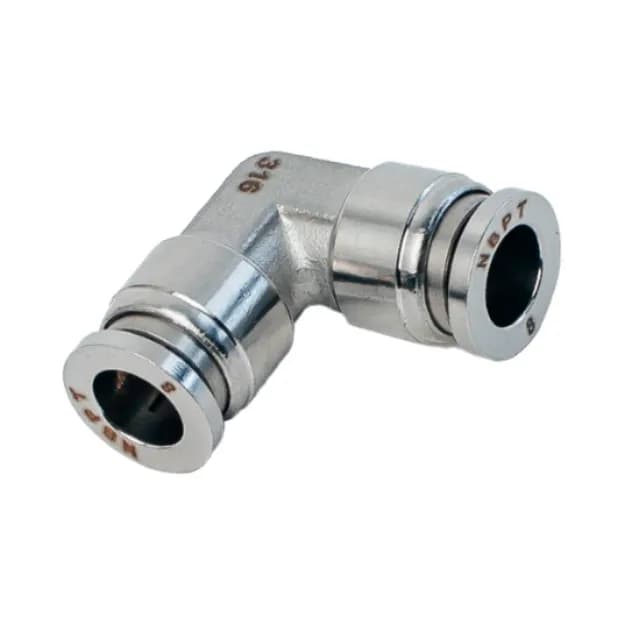

Фитинг стальной цанговый L-образный SSV
Цена по запросу
Размерный ряд фитинга
| Внутренний диаметр цанги, D (мм) | 4 | 6 | 8 | 10 | 12 | 16 |
|---|---|---|---|---|---|---|
| Внутренний диаметр цанги, D (мм) | 4 | 6 | 8 | 10 | 12 | 16 |
Описание
Фитинг пневматический L-образный SSV из нержавеющей стали AISI316 с цанговым подключением предназначен для монтажа пневматических линий.
Фитинги из нержавеющей стали устанавливаются на оборудовании, работающем в контакте с химическим реагентом или находящимся в агрессивных условиях окружающей среды.
Применяются в химической, фармацевтической и пищевой промышленности.
Фитинг SSV имеет два цанговых порта подключения одного размера.
Размеры цанг в миллиметрах (мм), соответствуют наружным диаметрам присоединяемых пневматических трубок в (мм).
Технические характеристики
Рабочее давление
0 - 1,0 МПа (10 Бар)
Максимально допустимое давление
3,0 МПа (30 Бар)
Отрицательное давление
-100 кПа
Рабочая температура
от - 30 °C до + 140 °C
Материал исполнения
нержавеющая сталь AISI 316 (08Х16Н11М
Материал уплотнения
FKM (фторкаучук)
Пример условного обозначения фитинга
SSV 6 , где SSV - модель, 6 – наружные диаметры соединяемых пневмотрубок (мм).
