Фитинг имеет два порта подключения
цанговый и резьбовой.
Фитинги

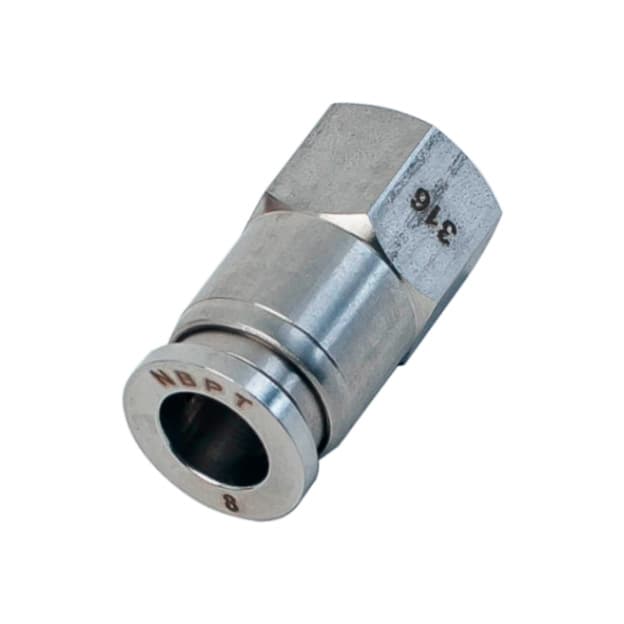

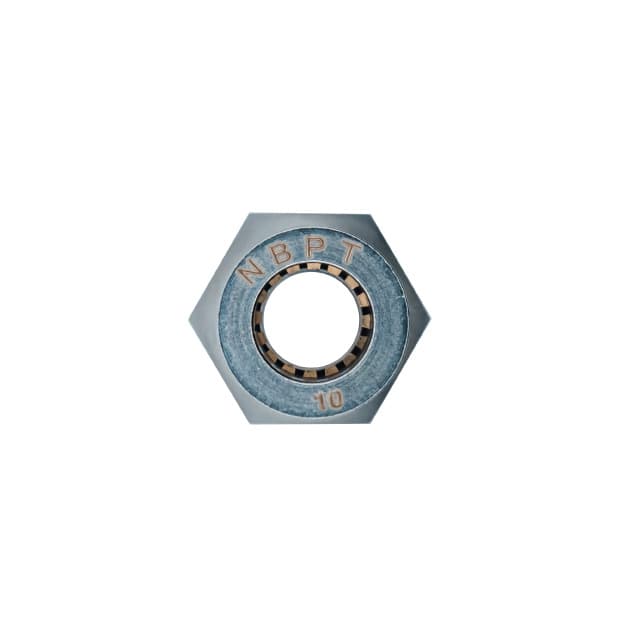

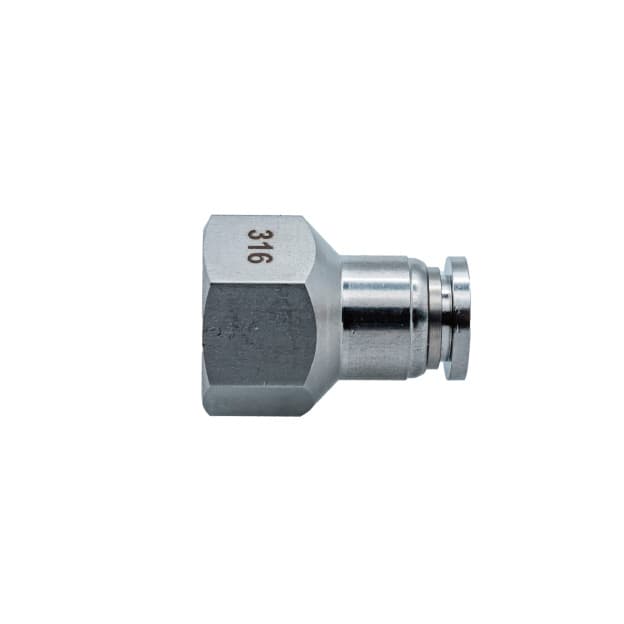

Фитинг стальной цанговый прямой SSF
Цена по запросу
Размерный ряд фитинга
| МОДЕЛЬ ФИТИНГА | Внутренний диаметр цанги, D (мм) | Резьба внутренняя R (дюймы) | Резьба внутренняя М (мм*шаг) |
|---|---|---|---|
| SSF 4-M5 | 4 | — | M5*0.8 |
| SSF 6-M5 | 6 | — | M5*0.8 |
| SSF 4-01 | 4 | R1/8 | — |
| SSF 4-02 | 6 | R1/4 | — |
| SSF 6-01 | 6 | R 1/8 | — |
| SSF 6-02 | 6 | R1/4 | — |
| SSF 6-03 | 6 | R 3/8 | — |
| SSF 6-04 | 6 | R1/2 | — |
| SSF 8-01 | 8 | R1/8 | — |
| SSF 8-02 | 8 | R1/4 | — |
| SSF 8-03 | 8 | R 3/8 | — |
| SSF 8-04 | 8 | R1/2 | — |
| SSF 10-01 | 10 | R1/8 | — |
| SSF 10-02 | 10 | R1/4 | — |
| SSF 10-03 | 10 | R 3/8 | — |
| SSF 10-04 | 10 | R1/2 | — |
| SSF 12-02 | 12 | R1/4 | — |
| SSF 12-03 | 12 | R 3/8 | — |
| SSF 12-04 | 12 | R1/2 | — |
Описание
Фитинг пневматический прямой SSF из нержавеющей стали AISI316 с цанговым подключением предназначен для монтажа пневматических линий.
Фитинги из нержавеющей стали устанавливаются на оборудовании, работающем в контакте с химическим реагентом или находящимся в агрессивных условиях окружающей среды.
Применяются в химической, фармацевтической и пищевой промышленности.
Размеры цанг в миллиметрах (мм), соответствуют наружным диаметрам присоединяемых пневматических трубок в (мм).
Технические характеристики
Резьбовой порт имеет две модификации
внутренняя метрическая резьба М (в мм), внутренняя трубная коническая R (в дюймах).
Рабочая среда
воздух, вакуум, вода, технические жидкости, химические среды совместимые с нержавеющей сталью AISI 316
Рабочее давление
0 - 1,0 МПа (10 Бар)
Максимально допустимое давление
3,0 МПа (30 Бар)
Отрицательное давление
-100 кПа
Рабочая температура
от - 30 °C до + 140 °C
Материал исполнения
нержавеющая сталь AISI 316 (08Х16Н11М3).
Материал уплотнения
FKM (фторкаучук)
