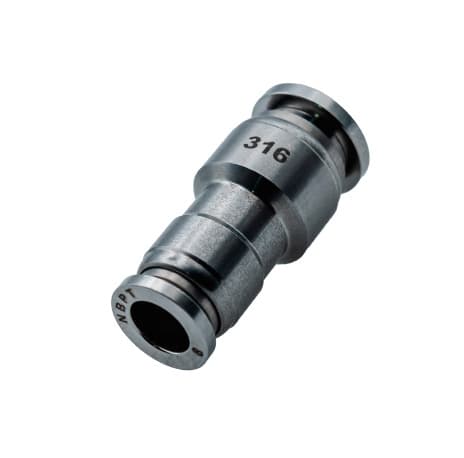

Фитинг SSU имеет два цанговых порта подключения. Существует две модификации фитинга
прямого и переходного соединения.
Фитинги

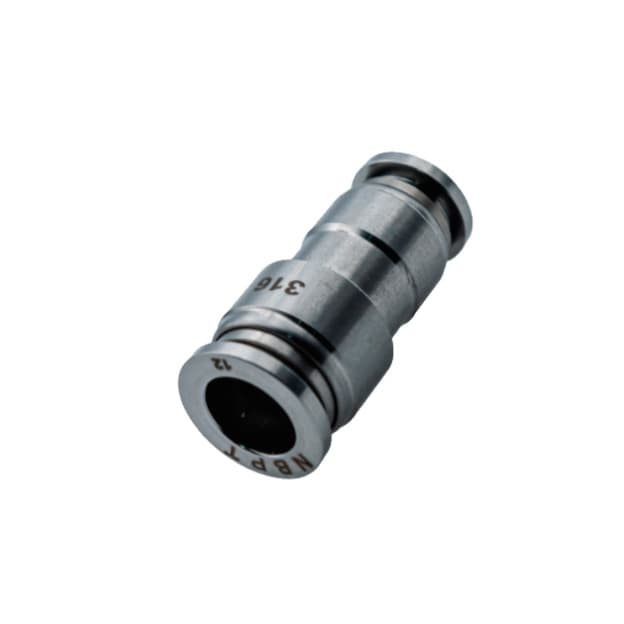

Фитинг стальной цанговый прямой SSU
Цена по запросу
Размерный ряд фитинга
| МОДЕЛЬ ФИТИНГА | Внутренний диаметр цанги D1,(mm) | Внутренний диаметр цанги D2,(mm) |
|---|---|---|
| SSU 4 | 4 | 4 |
| SSU 6 | 6 | 6 |
| SSU 8 | 8 | 8 |
| SSU 10 | 10 | 10 |
| SSU 12 | 12 | 12 |
| SSU 16 | 16 | 16 |
| SSU 6-4 | 6 | 4 |
| SSU 8-6 | 8 | 6 |
| SSU 10-6 | 10 | 6 |
| SSU 10-8 | 10 | 8 |
| SSU 12-8 | 12 | 8 |
| SSU 12-10 | 12 | 10 |
| SSU 16-12 | 16 | 12 |
Описание
Фитинг пневматический прямой SSU из нержавеющей стали AISI316 с цанговым подключением предназначен для монтажа пневматических линий.
Фитинги из нержавеющей стали устанавливаются на оборудовании, работающем в контакте с химическим реагентом или находящимся в агрессивных условиях окружающей среды.
Применяются в химической, фармацевтической и пищевой промышленности.
Размеры цанг в миллиметрах (мм), соответствуют наружным диаметрам присоединяемых пневматических трубок в (мм).
Технические характеристики
Рабочая среда
воздух, вакуум, вода, технические жидкости, химические среды совместимые с нержавеющей сталью AISI 316
Рабочее давление
0 - 1,0 МПа (10 Бар)
Максимально допустимое давление
3,0 МПа (30 Бар)
Отрицательное давление
-100 кПа
Рабочая температура
от - 30 °C до + 140 °C
Материал исполнения
нержавеющая сталь AISI 316 (08Х16Н11М3).
Пример условного обозначения фитинга
SSU 6 , где SSU - модель, 6 – наружные диаметры соединяемых пневмотрубок (мм).
