Подключение
цанговое-быстроразъёмное.
Фитинги

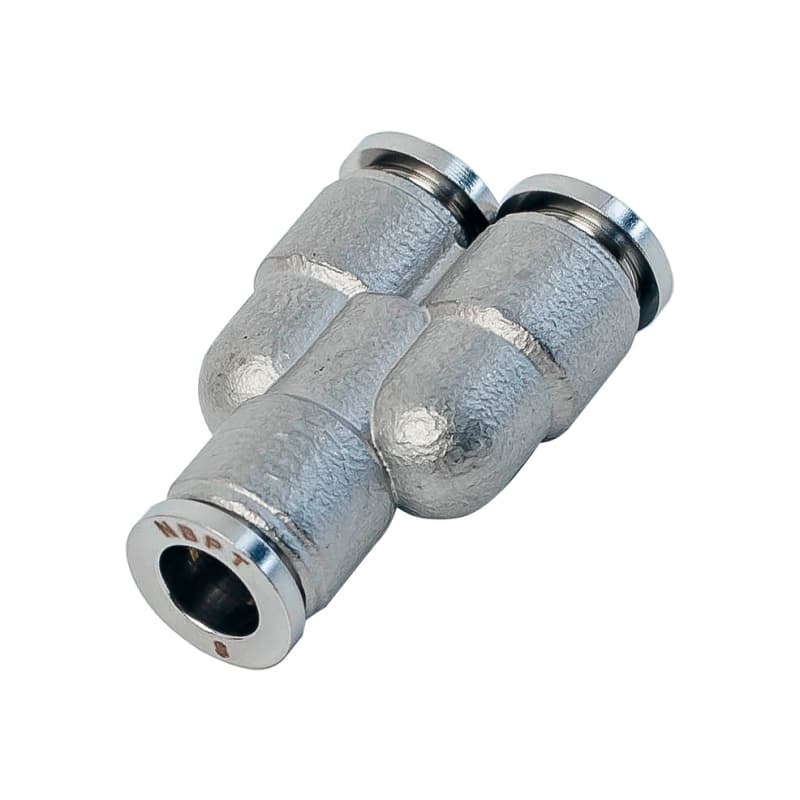

Фитинг стальной цанговый Y-образный SSY
Цена по запросу
Размерный ряд фитинга
| Внутренний диаметр цанги, D (мм) | 4 | 6 | 8 | 12 | 12 | 16 |
|---|---|---|---|---|---|---|
| Внутренний диаметр цанги, D (мм) | 4 | 6 | 8 | 12 | 12 | 16 |
Описание
Фитинг пневматический Y-образный SSY из нержавеющей стали AISI316 с цанговым подключением предназначен для монтажа пневматических линий.
Фитинги из нержавеющей стали устанавливаются на оборудовании, работающем в контакте с химическим реагентом или находящимся в агрессивных условиях окружающей среды.
Применяются в химической, фармацевтической и пищевой промышленности.
Фитинг SSY имеет два цанговых порта подключения одного размера.
Размеры цанг в миллиметрах (мм), соответствуют наружным диаметрам присоединяемых пневматических трубок в (мм).
Технические характеристики
Рабочая среда
воздух, вакуум, вода, технические жидкости, химические среды совместимые с нержавеющей сталью AISI 316
Рабочее давление
0 - 1,0 МПа (10 Бар)
Максимально допустимое давление
3,0 МПа (30 Бар)
Отрицательное давление
-100 кПа
Рабочая температура
от - 30 °C до + 140 °C
Материал исполнения
нержавеющая сталь AISI 316 (08Х16Н11М3).
Материал уплотнения
FKM (фторкаучук)
Пример условного обозначения фитинга
SSY 6 , где SSY - модель, 6 – наружные диаметры соединяемых пневмотрубок (мм).
